Bevezetés

Ahogy a globális fotovoltaikus (PV) iparág folyamatosan terjeszkedik, a szoláris kábelek teljesítménye kritikus szerepet játszik a napelemes rendszerek biztonságának, megbízhatóságának és hosszú távú teljesítményének biztosításában.

A modern PV-kábelek várhatóan több mint 25 évig működnek, miközben folyamatosan ki vannak téve:

• UV sugárzás
• Heves esőzés
• Hőmérséklet-ingadozások
• Mechanikai feszültség
• Kültéri időjárási viszonyok

Az elmúlt években AD7 és AD8 általános kifejezésekké váltak az európai napenergia-piacon, különösen a lebegő fotovoltaikus (FPV), a mezőgazdasági fotovoltaikus és a part menti napenergia-projekteknél.

De mit is jelentenek valójában ezek az értékelések? Ezek kábelszabványok, vagy egyszerűen telepítési besorolások?

Ez az útmutató elmagyarázza az AD7 és az AD8 közötti különbségeket az anyagok, a kábelszerkezet, a vízálló teljesítmény és a tipikus alkalmazások szempontjából.

---

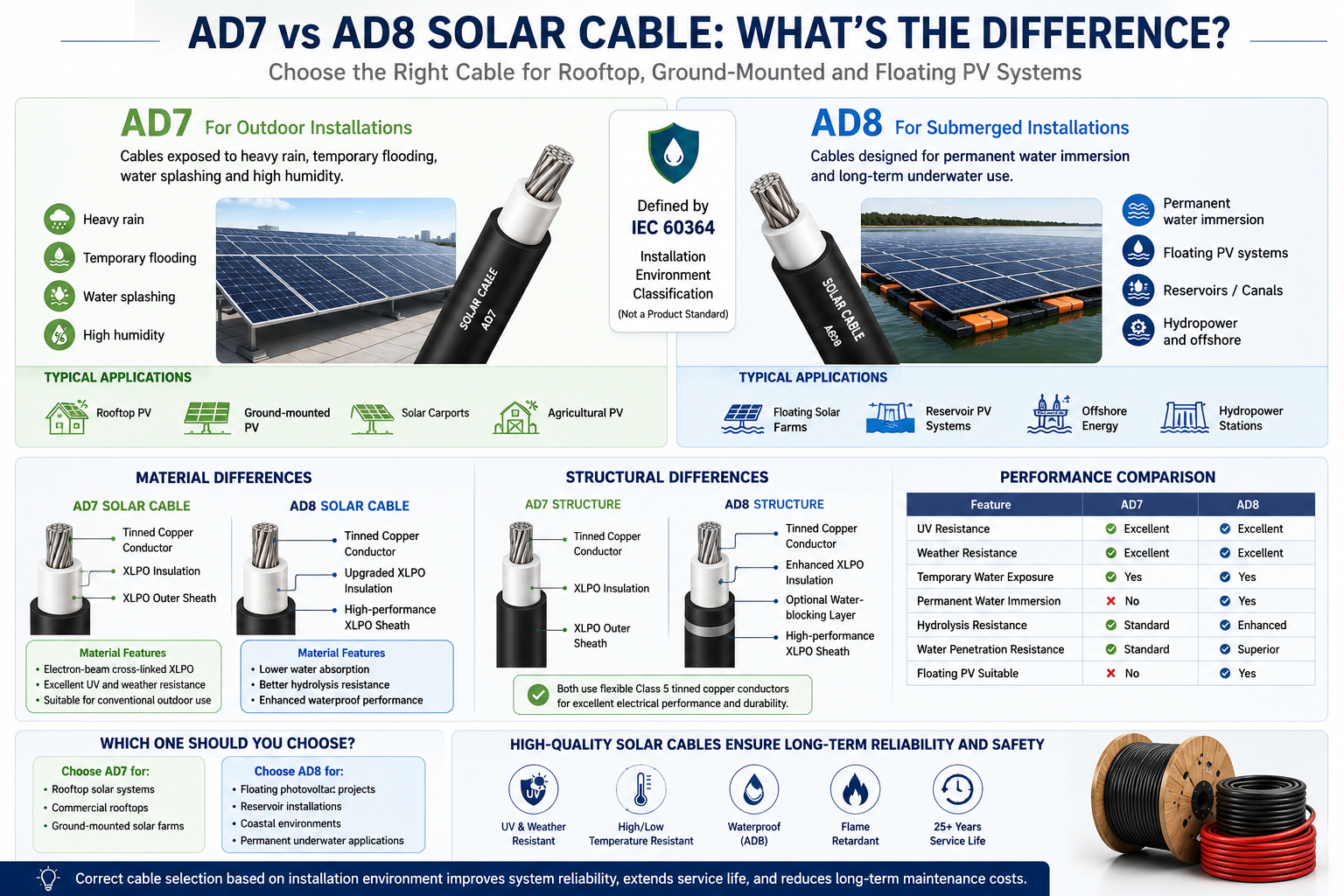

AD7 kontra AD8 egy pillantásra

AD7 és AD8 az IEC 60364 által meghatározott telepítési környezeti besorolások , nem a terméktanúsítási szabványok.

A fő különbség a vízterhelés mértéke.

---

Mi az AD7?

Az AD7 olyan kültéri környezethez készült, ahol a kábelek gyakran vannak kitéve nedvességnek, de igen nincs tartósan víz alá merülve .

Tipikus alkalmazások

• Tetőtéri napelemes rendszerek
• Földre szerelt fotovoltaikus erőművek
• Napelemes autóbeállók
• Mezőgazdasági fotovoltaikus projektek

Környezeti feltételek

• Heves esőzés
• Ideiglenes árvíz
• Víz fröccsenése
• Magas páratartalom

A megfelelően megtervezett AD7 telepítés kibírja a hosszú távú kültéri expozíciót, de nem alkalmas folyamatos víz alatti működésre.

---

Mi az AD8?

Az AD8-at sokkal zordabb környezetekhez tervezték, ahol a kábelek hosszabb ideig érintkezhetnek vízzel.

Tipikus alkalmazások

• Úszó fotovoltaikus (FPV) rendszerek
• Tározós napelemes farmok
• Offshore megújuló energia projektek
• Öntözőcsatornák
• Vízerőművek

Az AD7-től eltérően az AD8-as telepítésekhez olyan kábelekre van szükség, amelyek megőrzik az elektromos teljesítményt még hosszú távú vízterhelés után is.

---

Miért nem mindig felelnek meg a szabványos szolárkábelek az AD8 követelményeinek?

Számos szabványos PV kábel megfelel a nemzetközileg elismert szabványoknak, mint például:

• EN 50618
• IEC 62930
• TÜV PV minősítés

Ezek a kábelek már kiválóak:

• UV ellenállás
• Időjárásállóság
• Ózon ellenállás
• Lángállóság
• Magas hőmérsékletű teljesítmény

Ezeknek a szabványoknak való megfelelés azonban igen nem garantálja automatikusan a hosszú távú víz alatti teljesítményt .

A folyamatos merítés további kihívásokat vet fel, többek között:

• Víz behatolása a polimer anyagokba
• Gyorsított szigetelésöregedés
• Csökkentett dielektromos szilárdság
• Fém alkatrészek korróziója
• Mechanikai degradáció

Emiatt az AD8 alkalmazások további tervezést igényelnek a hagyományos PV-kábeleken túl.

---

Anyagi különbségek

AD7 napelemes kábel

A legtöbb AD7 szolárkábel elektronsugaras térhálós XLPO szigetelést használ.

A legfontosabb jellemzők a következők:

• Kiváló UV ellenállás
• Magas hőmérsékleti ellenállás
• Jó rugalmasság
• Hosszú kültéri élettartam

Ezek az anyagok jól teljesítenek a hagyományos kültéri napelemes rendszerekben.

AD8 napelemes kábel

Az AD7-hez képest az AD8 kábelek jellemzően továbbfejlesztett anyagösszetételt tartalmaznak, beleértve:

• Alacsonyabb vízfelvétel
• Fokozott hidrolízis-ellenállás
• Továbbfejlesztett vízzáró teljesítmény
• Nagyobb sűrűségű térhálósított XLPO vegyületek

Ezek a fejlesztések segítenek megakadályozni a nedvesség hosszú távú behatolását és fenntartják az elektromos megbízhatóságot.

---

A köpeny anyagának összehasonlítása

A külső köpeny a kábel elsődleges környezetvédő rétegeként szolgál.

A továbbfejlesztett köpeny-összetétel az egyik fő oka annak, hogy az AD8 kábelek jobban teljesítenek süllyesztett környezetben.

---

Strukturális különbségek

Bár az AD7 és AD8 kábelek kívülről gyakran hasonlónak tűnnek, belső felépítésük jelentősen eltérhet.

Tipikus AD7 konstrukció

• 5. osztályú ónozott réz vezető
• XLPO szigetelés
• XLPO külső köpeny

Ez a szerkezet kiváló rugalmasságot és időjárásállóságot biztosít.

Tipikus AD8 konstrukció

• 5. osztályú ónozott réz vezető
• Fokozott XLPO szigetelés
• Opcionális vízzáró réteg
• Nagy teljesítményű XLPO külső köpeny
• Továbbfejlesztett tömítőszerkezet

Ezek a tervezési fejlesztések csökkentik a víz behatolását és javítják a hosszú távú tartósságot.

---

Vízálló teljesítményteszt

A szabványos fotovoltaikus kábelek általában:

• Szigetelési ellenállás vizsgálata
• Nagyfeszültségű tesztelés
• UV öregedés
• Időjárásállóság testing
• Termikus kerékpározás

Az AD8 alkalmazások gyakran további tesztelést igényelnek, például:

• Hosszú távú vízbemerítés
• Vízáthatolási vizsgálat
• Nyomás alatti vízvizsgálat
• Merítés után felgyorsult öregedés
• Az elektromos teljesítmény ellenőrzése merülés után

A projekt követelményeitől függően ezek az értékelések több hónapig is eltarthatnak.

---

Teljesítmény-összehasonlítás

---

Melyik kábelt válassza?

Az AD7 a következő esetekben ajánlott:

• Lakossági tetőtéri PV rendszerek
• Kereskedelmi tetőtéri projektek
• Földre szerelt napelemes farmok
• Ipari fotovoltaikus berendezések

Az AD8 a következő esetekben ajánlott:

• Úszó napelemes farmok
• Víztározó PV projektek
• Tengerparti környezetek
• Állandó víz alatti berendezések

Az AD8 kiválasztása standard tetőtéri rendszerekhez általában növeli a projekt költségeit anélkül, hogy jelentős többletértéket biztosítana.

---

Jövőbeli kilátások

Az úszó fotovoltaikus erőművek várhatóan gyorsan növekednek a következő évtizedben a következők miatt:

• Hatékonyabb földhasználat
• Csökkentett vízpárolgás
• A napelem modul hatékonyságának növelése a természetes hűtés révén
• Jobb integráció a vízenergia-infrastruktúrával

Ahogy a lebegő PV tovább terjeszkedik, a nagy teljesítményű vízálló szolárkábelek és a fejlett szigetelőanyagok iránti kereslet is megnő.

---

Következtetés

Az AD7 és AD8 közötti különbség messze túlmutat a vízálló teljesítményen.

Míg mindkettő alkalmas kültéri fotovoltaikus telepítésekhez, az AD8 kábelrendszereket kifejezetten tartós vízbe merítésre tervezték a továbbfejlesztett anyagok, az optimalizált kábelkonstrukció és az igényesebb vízállósági vizsgálatok révén.

A hagyományos tetőre és földre szerelt napelemes rendszerek esetében továbbra is az EN 50618 vagy IEC 62930 szabvány szerinti szolárkábelek az előnyben részesített megoldások. Az úszó fotovoltaikus projektek és más víz alatti környezetek esetében azonban az AD8 besorolású kábelmegoldások biztosítják a hosszú távú megbízhatóságot, amely a több évtizedes biztonságos működéshez szükséges.

A megfelelő kábel kiválasztása a telepítési környezet alapján elengedhetetlen a rendszer megbízhatóságának maximalizálásához, az élettartam meghosszabbításához és a karbantartási költségek csökkentéséhez.
