Az alumíniumhuzal közvetlenül csatlakoztatható a réz aljzatokhoz?

Amikor azzal a kérdéssel foglalkozunk, hogy vajon alumínium huzal közvetlenül csatlakoztatható egy szabványos réz aljzathoz, az anyagtudomány és a jelenlegi National Electrical Code (NEC) szabványok határozott választ adnak: abszolút nem .

Az Egyesült Államok Fogyasztói Termékbiztonsági Bizottsága (CPSC) és a Franklin Research Institute adatai azt mutatják, hogy az 1972 előtti „régi technológiájú” alumíniumhuzallal vezetékezett otthonok 55-ször nagyobb valószínűséggel érnek el „tűzveszélyes körülményeket” a konnektorok és a kapcsolók csatlakozásainál, mint a tiszta rézzel vezetékezett otthonokban. Ez az extrém tűzveszély nem a falakon belüli alumíniumhuzalból ered, hanem az alumíniumhuzal és az adaptálatlan elektromos kapcsok közötti mechanikai csatlakozási pontokon összpontosul.

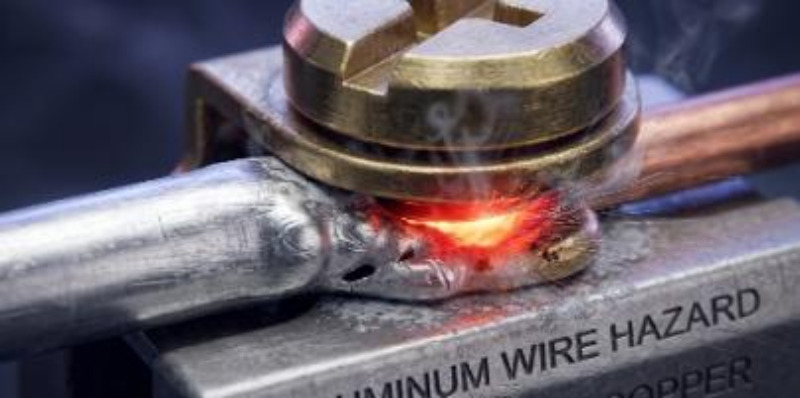

Miért rendkívül veszélyes a közvetlen alumínium-réz kapcsolat?

Az alumínium és a réz összenyomása speciális közegek vagy speciális mechanikai kialakítások nélkül elkerülhetetlenül lassú, de visszafordíthatatlan, pusztító fizikai és kémiai reakciók sorozatát indítja el.

• A hőtágulási eltérés és a "hideg áramlás": Az alumínium hőtágulási együtthatója (~23,1 µm/m·°C) lényegesen magasabb, mint a rézé és az acélé. Amikor az áram felmelegíti a vezetéket a szabványos foglalatcsavar merev korlátai alatt, az alumínium súlyos táguláson és visszafordíthatatlan keresztirányú képlékeny deformáción megy keresztül, amelyet "hideg áramlásnak" vagy mechanikus kúszásnak neveznek. Lehűléskor az alumínium összehúzódik, de elveszti eredeti térfogatát, mikroszkopikus réseket hagyva maga után, amelyek súlyos kilazulást, ívet és esetleges kiégést okoznak több ezer termikus cikluson keresztül.
• Halálos oxid szigetelőréteg: Míg az oxidált réz megtartja bizonyos vezetőképességét, az alumínium azonnal reagál az oxigénnel, és sűrű, rendkívül kemény alumínium-oxid réteget (Al2O3) képez. Ez a réteg kiváló elektromos szigetelő, amely súlyosan akadályozza az áramátvitelt. Ahogy a mechanikai kapcsolat meglazul, az oxidáció felgyorsul, aminek következtében az érintkezési ellenállás exponenciálisan megemelkedik, és hatalmas pusztító hőt termel.
• Galvanikus korrózió: Jelentős potenciálkülönbség van az alumínium és a réz között. Amikor ezek a különböző fémek egy szabványos tartály belsejében érintkeznek, és a környezeti nedvesség hatásának vannak kitéve, mikroszkopikus galvánelemet alkotnak. Az alumíniumhuzal rendkívül aktív anódként gyors galvanikus korrózión megy keresztül, ami rontja fizikai szerkezetét és elektromos keresztmetszetét.

Az egyetlen megfelelő közvetlen csatlakozási megoldás: CO/ALR minősítésű eszközök

A "CU ONLY" jelzésű szabványos aljzatoknál szigorúan tilos az alumíniumhuzal lezárása semmilyen körülmények között. Az alumínium hosszú távú kúszása miatt a korai "AL/CU" eszközök is nagy arányban hibáztak.

A modern elektromos előírások (például a NEC 406.10) törvényi kötelezettséget írnak elő, hogy a nem jelzéssel ellátott eszközöket CO/ALR (Réz-Alumínium Revised) teljes mértékben tilos alumínium vezetékek közvetlen lezárása. A CO/ALR tartályoknak meg kell felelniük a szigorú előírásoknak UL 1567 szabvány. Mély ónozást alkalmaznak a galvánreakciók minimalizálása érdekében, és speciális, keskeny vezetőrésekkel rendelkeznek, amelyek fizikailag rögzítik az alumíniumhuzalt, megakadályozva a hideg áramlást.

A legjobb tartós javítási megoldás: réz "Pigtailing"

Mivel a CO/ALR-aljzatok drágák, és nem tudják kiküszöbölni az elosztódobozban egymáshoz illesztett több alumíniumhuzalból eredő veszélyeket, a CPSC leginkább ajánlott állandó javítása "pigtarakás" . Ez azt jelenti, hogy egy rövid rézhuzaldarabot biztonságosan csatlakoztatnak a meglévő alumíniumhuzalhoz, amelyet azután bármely szabványos modern aljzathoz csatlakoztatnak.

A CPSC hivatalosan csak két állandó copfos módszert hagy jóvá:

1. COPALUM hideghegesztési krimpelő rendszer (optimális állandó megoldás)

A TE Connectivity által kifejlesztett, ez az egyetlen javítási módszer, amelyet a CPSC olyan biztonságosnak minősít, mint egy otthon teljes újrahuzalozása rézzel.

• A mechanizmus: Speciális ónozott réz hüvelyt használ. Egy szabadalmaztatott elektromos szerszám 10 000 font abszolút nyomást fejt ki, hogy "száraz krimpelést" hozzon létre.
• Az eredmény: Ez az extrém nyomás képlékeny áramlásra kényszeríti a fémeket, azonnal elszakítja az oxidréteget, és szobahőmérsékleten összeolvasztja a fémrácsokat, hogy "hideg hegesztést" hozzon létre, véglegesen kiküszöbölve a jövőbeni oxidációt és galvanikus korróziót.

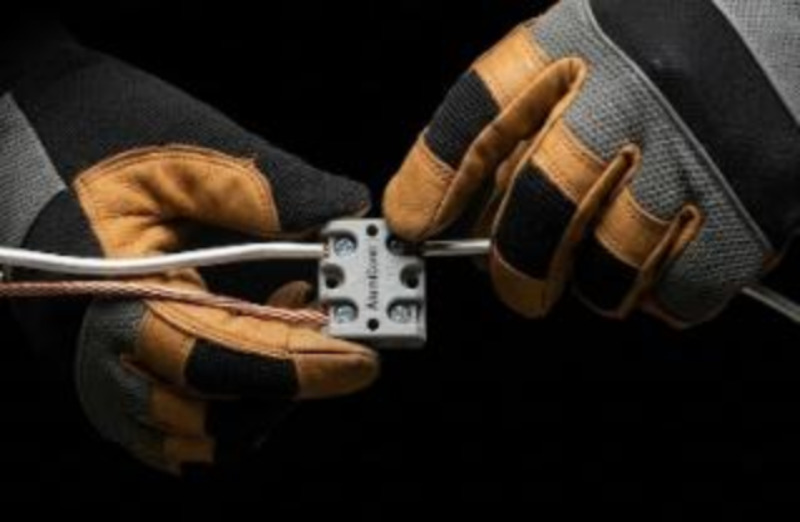

2. AlumiConn dedikált alumínium-réz terminál (jóváhagyott alternatíva)

Azokon a területeken, ahol a COPALUM eszközök nem állnak rendelkezésre, a CPSC jóváhagyja a King Innovation AlumiConn csatlakozóját.

• A mechanizmus: Ez egy kompakt, többportos miniatűr sorkapocs, amelyben alumínium és réz vezetékek vannak behelyezve a teljesen elszigetelt portokba, elvágva a galvanikus korróziós utat a forrásnál.
• Antioxidáns: A belső rész előre meg van töltve antioxidáns pasztával, amely a behelyezéskor azonnal bevonja a csupasz alumíniumkristályokat, blokkolva az oxigént.

Kritikus megfelelőségi figyelmeztetés: Kötelező nyomatékszabályozás (NEC 110.14(D))

AlumiConn csatlakozók használata esetén a NEC 110.14(D) kifejezetten megköveteli a telepítőktől, hogy kalibrált nyomaték szerszám (mint egy nyomatékcsavarhúzó), hogy elérje a gyártó által meghatározott pontos nyomatékot (általában 10-15 hüvelyk font). Az alulfeszítés nagy ellenállású kiégést okoz, míg a túlfeszítés összetöri a puha alumíniumhuzalt. A nyomatékszerszám használatának elmulasztása sérti a NEC-kódokat, és tűz utáni biztosítási igények elutasításához vezethet.

Szigorúan tiltott: A szabványos vagy "lila" huzalanyák biztonságosak?

Nem. Soha ne használjon szabványos csavaros huzalanyákat alumínium-réz csatlakozásokhoz. Még az alumínium-réz csatlakozásokhoz forgalmazott „lila” huzalanyákat (például az Ideal 65-öt, amely antioxidáns pasztát tartalmaz) nem hagyja jóvá a CPSC állandó javításra. A laboratóriumi vizsgálatok azt mutatják, hogy az ezekben a huzalanyákban lévő spirálrugók nem tudják korlátozni az alumínium erős hőtágulását és hidegáramlását. Az alumíniumhuzalon lévő huzalanyák gyakran meghibásodnak, és még gyorsabban is tűzveszélyt jelentenek, mint a kezeletlen, eredeti régi tartályok.

GYIK | Gyakran Ismételt Kérdések

1. kérdés: Csatlakoztathatok alumíniumhuzalt közvetlenül egy szabványos réz aljzathoz?

Egyáltalán nem. A National Electrical Code (NEC) értelmében szigorúan tilos a CO/ALR jelzéssel nem rendelkező, tanúsítvánnyal nem rendelkező eszközök alumínium vezetékek lezárása. Ennek a két fémnek a közvetlen összenyomása speciális mechanikai tervezés nélkül visszafordíthatatlan destruktív reakciókat vált ki.

Q2: Miért okoz tüzet az alumínium és a rézhuzal összekapcsolása? Ennek három alapvető oka van: Először is, az alumínium nagyobb hőtágulása mechanikus kúszást (hideg áramlást) okoz a csatlakozási ponton, ami lazához és ívképződéshez vezet. Másodszor, a szabaddá tett alumínium azonnal nagyon szigetelő oxidréteget (alumínium-oxidot) képez, amely extrém hőt termel. Harmadszor, a két fém érintkezése galvanikus korróziót okoz, ami gyorsan rontja a huzal mechanikai szilárdságát.

3. kérdés: Használhatok "AL/CU" tartályokat vagy "lila" huzalanyákat antioxidáns pasztával?

Nem. A korai "AL/CU" eszközök meghibásodtak, mert nem tudtak ellenállni az alumínium hosszú távú kúszásának. Hasonlóképpen, az antioxidáns pasztával ellátott „lila” drótanyákat a CPSC nem ismeri fel tartós javítás céljából; meghibásodási arányuk és tűzveszélyük még gyorsabb, mint a kezeletlen régi tartályoké.

4. kérdés: Mi a legmegfelelőbb és legbiztonságosabb módja a régi alumínium vezetékek javításának?

Csak két teljesen kompatibilis mód létezik a túlmelegedés kockázatának végleges kiküszöbölésére: vagy teljesen cserélje ki az eszközöket dedikált CO/ALR-aljzatokra, amelyek megfelelnek az UL 1567 szabványnak; vagy használjon réz kötést a COPALUM hideghegesztési rendszerrel vagy az AlumiConn kapcsokkal, biztosítva, hogy precíziós nyomatékszerszámot használjon, hogy megfeleljen az NEC 110.14(D) nyomaték-előírásoknak a telepítés során.
