Mennyi az XLPE szigetelésű kábel élettartama?

A térhálós polietilén (XLPE) szigetelésű kábelek tervezési élettartama általában 20-30 év. Azonban a tényleges működés, a fizikai élettartam a modern XLPE kábelek elérheti a 40-60 évet, feltéve, hogy nincsenek kitéve hosszú távú, maximális terhelési terhelés melletti üzemeltetésnek, és védve vannak a szélsőséges környezeti károktól. 90°C névleges üzemi hőmérsékleten a szigetelőanyag magas dielektromos szilárdságot tart fenn. Ha azonban az üzemi hőmérséklet 95°C és 105°C közé emelkedik, a kábel várható élettartama 7-30 évre csökken.

Az XLPE kábelek kiváló elektromos szigetelési tulajdonságaik, rendkívül alacsony dielektromos veszteségük, kiváló hőállóságuk és nagy mechanikai szilárdságuk miatt a közép-, nagy- és extra-nagyfeszültségű elektromos hálózatok mag gerincévé váltak. A kábel élettartama egy dinamikus leromlási függvény, amelyet a hőmérséklet, az elektromos tér, a páratartalom (vízfásító hatás) és a mechanikai igénybevétel együttesen határoznak meg.

Alapvető élettartam-adatok és nemzetközi szabványok

• Tervezési alap: A nemzetközi szabványok, mint például az IEC 60502 szigorúan előírják, hogy az XLPE kábelek maximálisan megengedhető folyamatos üzemi hőmérséklete 90°C. Ezt a küszöbértéket a nagy molekulatömegű polimerek termikus oxidatív lebomlási sebessége alapján határozzák meg.
• Hőmérséklet határértékek: Az XLPE kábelek megengedett vészhelyzeti túlterhelési hőmérséklete 105°C-tól 130°C-ig terjed, míg a pillanatnyi hőmérséklet, amelyet rövidzárlat során elviselnek, elérheti a 250°C-ot is (legfeljebb 5 másodpercig).
• Tényleges élettartam: Normál 90°C-os üzemi hőmérsékleten az XLPE anyag várható élettartama 40 és 60 év között van. Ha a kábel a valós alkalmazásokban folyamatosan részterhelés mellett működik (például 70°C körüli vezeték hőmérséklet mellett), akkor a tényleges élettartama könnyen meghaladhatja az 50 éves határt.

Az XLPE kábelek fő öregedési mechanizmusai

A kábelek szigetelésének öregedése egy visszafordíthatatlan fizikai és kémiai folyamat, amely a dielektromos szilárdság csökkenéséhez vezet. Az elsődleges mechanizmusokat a következő négy feszültség hajtja:

• Termikus öregedés: A magas hőmérsékletnek való hosszú távú expozíció termikus oxidatív lebomlást okoz. Makroszkóposan ez az anyag ridegségében nyilvánul meg, a szakadási nyúlás (EAB) és a szakítószilárdság jelentős csökkenésével. A műszaki értékelések során, ha az EAB kezdeti értékének 50%-ára esik, az az anyag "fizikai élettartamának végének" minősül.
• Elektromos öregedés: A szigetelőrétegen belüli mikroszkopikus hibák (például üregek vagy szennyeződések) elektromos tértorzulást okoznak, ami részleges kisüléshez (PD) vezet. Idővel az elektromos korrózió "elektromos fát" képez, amely végül behatol a szigetelőrétegbe, és katasztrofális károsodást eredményez. A nagyfeszültségű egyenáramú (HVDC) alkalmazásokban a tértöltés felhalmozódása szintén súlyosbítja az elektromos tér torzítását.
• Vízi faképzés: Ez a "láthatatlan gyilkos" nedves környezetben. Változó elektromos tér hatására a nedvesség behatol a szigetelőn belüli mikroszkopikus hibákba, és vízzel teli mikroüregek faszerű hálózatát alkotja. Ez jelentősen csökkenti a szigetelő általános feszültségtűrő képességét.
• Mechanikai és kémiai igénybevétel: A minimális hajlítási sugárra vonatkozó követelmények be nem tartása a telepítés során (mechanikai kifáradás) a mikroszkopikus méretű üregeket kitágul, ami nagymértékben elősegíti a részleges kibocsátást és a vízfásodást. Ezenkívül az anionok, például a kloridionok tengeri környezetben magas hőmérsékleten kémiai lebomlást válthatnak ki, ami az XLPE térfogati ellenállásának meredek csökkenését okozza.

Élettartam előrejelzése és fejlett diagnosztikai módszerek

A hátralévő hasznos élettartam (RUL) pontos becsléséhez az iparág a következő matematikai modelleket és roncsolásmentes tesztelési technológiákat alkalmazza:

Matematikai modellek

• Termikus élettartam előrejelző modell: Az Arrhenius-egyenlet alapján. Ez a modell exponenciális összefüggést tár fel a hőmérséklet és az élettartam között: minden 10°C-os hőmérséklet-csökkenésnél a termikus öregedés élettartama megduplázódik.
• Elektromos stressz életmodell: Az Inverse Power Model (IPM) alapján. Kulcsparamétere, a feszültségállósági együttható (VEC), az anyag elektromos öregedéssel szembeni ellenállását méri. A kiváló minőségű XLPE anyagok VEC-értéke általában 15 és 30 között van.

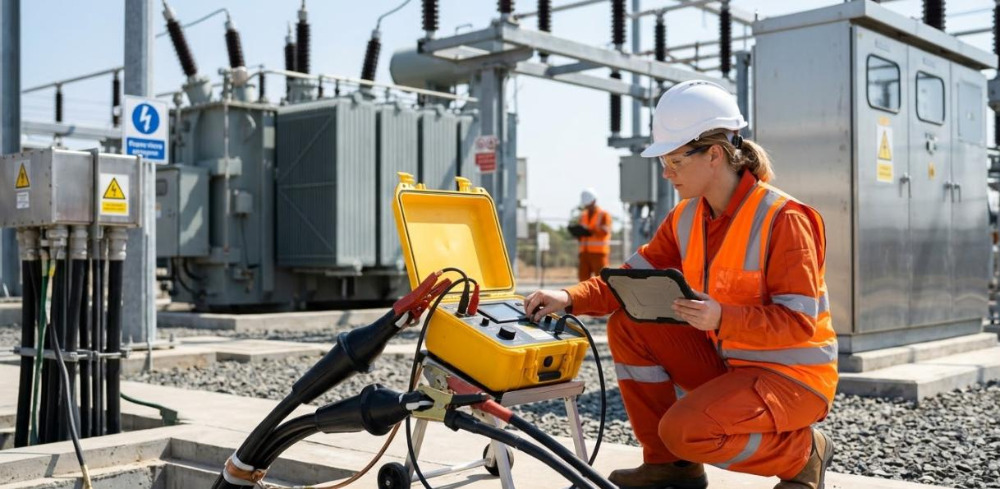

A diagnosztikai módszerek evolúciója

• DC Hipot (egyenáramú nagy potenciálú tesztelés): Ez mára elavult és rendkívül romboló hatású. A nagy DC feszültség "tértöltést" halmoz fel az XLPE szigetelésen belül. Amikor a váltakozó áramú működés újraindul, a rárakódó elektromos mezők azonnal lebonthatják a törékeny szigetelőréteget.
• VLF (nagyon alacsony frekvenciájú) tesztelés: Az iparág által kedvelt alternatíva. Ultra alacsony frekvenciájú (0,1 Hz) váltakozó áramot használ, amely elkerüli a tértöltés hatását, miközben a súlyosan leromlott hibákat biztonságosan lebontja az ellenőrzött tesztelés során.
• Tan Delta (dielektromos veszteségszög érintő) diagnosztika: Az "arany standard" a vízfa öregedésének és az XLPE kábelek nedvességbejutásának értékelésére. Azáltal, hogy méri a veszteségértékek nem lineáris növekedését a tesztelési feszültség emelkedésével (a "Tip-up" effektus), pontosan számszerűsíti az öregedés súlyosságát.
• Részleges kisülés (PD) figyelése: A szigetelőrétegen belüli mikroszkopikus hibák (pl. légrések az illesztésekben vagy sérült árnyékoló rétegek) pontos meghatározására szolgál.

Mérnöki gyakorlat és minőségbiztosítás az XLPE kábel élettartamának meghosszabbításához

Az XLPE kábelek 50 év feletti élettartamának eléréséhez átfogó minőség-ellenőrzésre van szükség a gyártástól a működésig:

• Végső ellenőrzés a gyártásban és a prémium anyagválasztásban

A nagy tisztaságú anyagokat ultratiszta környezetben kell használni és előállítani.

A háromszoros extrudálási eljárás megvalósítása atomi szintű kötést biztosít a vezetőpajzs, az XLPE szigetelőréteg és a szigetelőpajzs között, teljesen kiküszöbölve a rétegek közötti légréseket, amelyek részleges kisülést válthatnak ki.

Tree-Retardant XLPE (TR-XLPE) anyagok és átfogó vízzáró kialakítások (hosszirányú vízzáró fonalak/szalagok, radiális vízzáró burkolatok) használata a külső nedvesség teljes elszigetelésére.

• Megfelelő telepítés és mechanikai védelem

A hajlítási sugarat (a külső átmérő legalább 10-15-szöröse) és a húzófeszültséget szigorúan ellenőrizni kell, hogy elkerüljük a szigetelőréteg mikrorepedéseit.

A csatlakozások és a végződések a kábelvonal legsérülékenyebb részei. Előállításukat viszonylag száraz, pormentes környezetben kell végezni, hogy elkerüljük a szennyeződések bejutását.

• Működési környezet optimalizálása és hőkezelés

Tartson ésszerű távolságot a kábelek között, hogy megkönnyítse a hőelvezetést és megakadályozza a hő felhalmozódását.

Javasoljuk, hogy a csökkentett üzemmódot alkalmazza, megfelelő kapacitási tartalékot hagyva a hosszú távú, teljes terhelésű működés elkerülése érdekében.

Szereljen fel megbízható túlfeszültség-védőket (villámhárítót), hogy elnyelje a kapcsolási túlfeszültségek és villámcsapások okozta nagyfrekvenciás feszültségcsúcsokat.

Gyakran Ismételt Kérdések:

1. kérdés: Miért használnak a modern energiaellátó rendszerek széles körben XLPE kábeleket a hagyományos PVC kábelek helyett?

V: Az XLPE (Cross-Linked Polyethylene) háromdimenziós, hálózatba kapcsolt, hőre keményedő szerkezettel rendelkezik, amely akár 90°C-ig folyamatos üzemi hőmérsékletet tesz lehetővé, ami messze meghaladja a PVC-t (maximum 70°C). Ezenkívül az XLPE nagyobb dielektromos szilárdsággal, kisebb dielektromos veszteséggel büszkélkedhet, és égéskor nem bocsát ki mérgező halogéngázokat. Teljesen felülmúlja a PVC kábeleket mind élettartam, mind elektromos teljesítmény tekintetében.

Q2: Az XLPE kábel maximális üzemi hőmérséklete 90°C. Ha időnként túllépi ezt a hőmérsékletet, akkor a kábel azonnal kiég?

V: Nem ég ki azonnal, de felgyorsítja a termikus öregedést. A nemzetközi szabványok megengedik a rövid távú vészhelyzeti túlterhelést 105°C-ig vagy akár 130°C-ig. Az Arrhenius öregedési modell szerint azonban minden 10°C-on a hőmérséklet meghaladja a névleges értéket, a szigetelőréteg lebomlási sebessége megduplázódik. A hosszú távú túlmelegedés drasztikusan csökkenti a kábel teljes élettartamát.

3. kérdés: Mi az a "Water Treeing" és hogyan előzhető meg?

V: A vízfásítás mikroüregek faszerű hálózata, amely akkor képződik, amikor a nedvesség behatol a szigetelő mikroszkopikus hibáiba, és folyamatosan terjed az XLPE kábelekben váltakozó elektromos mező és nedves környezet együttes hatása alatt. A megelőzési módszerek a következők: vízzáró kialakítások (például radiális vízzáró köpenyek és hosszirányú vízzáró fonalak) alkalmazása, fát gátló anyagok (TR-XLPE) használata, valamint annak biztosítása, hogy a kábel külső burkolata ne karcolódjon meg a telepítés során.

4. kérdés: Szeretném tesztelni a hosszú évek óta üzemelő kábelek szigetelési állapotát. Használhatok szabványos DC Hipot tesztert?

V: Egyáltalán nem. Hagyományos nagyfeszültségű egyenáramú tesztek végrehajtása XLPE kábeleken rendkívül romboló hatású. A nagy DC feszültség "tértöltést" halmoz fel a szigetelésben. Amint a teszt után helyreáll a váltakozó áramú áramellátás, a szigetelőréteg – amely egyébként továbbra is normálisan működhetett volna – nagyon érzékeny az azonnali tönkremenetelre.

5. kérdés: Ha a DC Hipot tesztelést nem szabad használni, hogyan kell tudományosan értékelni az XLPE kábelek öregedési fokát?

V: Az iparági szabványok a nagyon alacsony frekvenciájú (VLF, 0,1 Hz) váltakozóáramú feszültségellenállás tesztelését javasolják Tan Delta (Dielectric Loss Angle Tangent) diagnosztikával kombinálva. A VLF-teszt nem generál káros tértöltést, míg a Tan Delta-teszttel pontosan számszerűsíthető a kábelen belüli vízfakadás súlyossága a szivárgóáram nem-lineáris növekedési jellemzőinek (Tip-up) mérésével különböző feszültségeknél, ezáltal segítve a megelőző cserék megtervezését.
