Miért az SPE az intelligens gyártás jövője?

Az Ipari Dolgok Internete (IIoT) és az intelligens gyártás fejlődése során a vállalkozások folyamatosan szembesültek egy komoly fájdalomponttal: a felső szintű hálózatok (például a vezérlőtermek és a szerverek) nagy sebességű Ethernetet használnak, míg az alsó szintű érzékelők és aktuátorok gyakran csak elavult, alacsony sebességű és nem kompatibilis terepi buszokra korlátozódnak a hely- és vezetékköltség korlátai miatt.

A megjelenése Egypáros Ethernet (SPE) teljesen áttörte ezt a holtpontot. Leegyszerűsíti a hagyományos 4 páros (8 magos) Ethernet-kábelt 1 párra (2 magra), ugyanakkor nagy sebességű adatátvitelt és szinkronizált tápellátást biztosít. Ez nem csak egy fizikai "fogyás", hanem egy alapvető forradalom, amely lehetővé teszi a zökkenőmentes, teljes IP kommunikációt az érzékelőtől közvetlenül a felhő felé.

Alapvető összehasonlítás : SPE kontra hagyományos Ethernet

A Cat5e vagy Cat6 kábelek általunk leginkább ismert 8 rézvezetéket tartalmaznak, és a hagyományos Ethernet kábelezés általában szigorúan 100 méteres távolságra korlátozódik. Ez a kialakítás tökéletes irodai környezetekhez, de terjedelmesnek és korlátozottnak tűnik rendkívül kompakt és durva ipari környezetben (például többtengelyes robotkarok belsejében vagy több ezer méteres csővezetékek mentén).

Az SPE bomlasztó előnyei közé tartozik :

• Minimalista szerkezet : Teljesen elhagyja a kereszthálós töltőanyagot és a további 6 vezetéket, mindössze egyetlen kiegyensúlyozott csavart érpárt igényel.

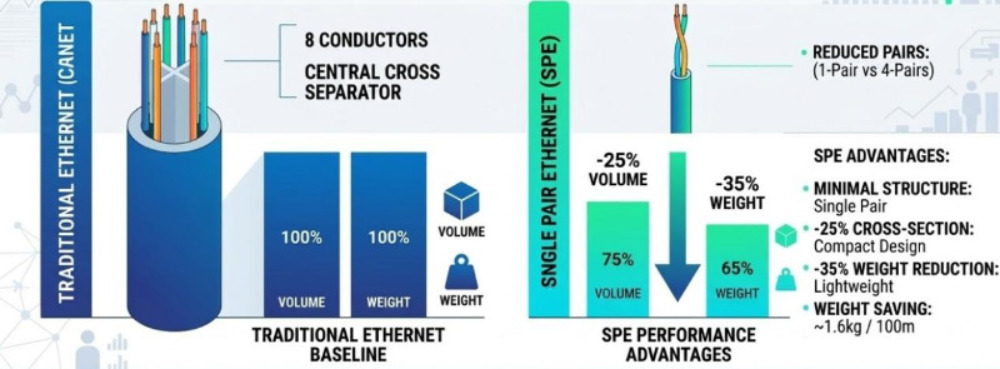

• Drasztikus térfogat- és súlycsökkentés : A hagyományos ipari Ethernet kábelezéshez képest az SPE kb 25% és a teljes tömeget 35% . Nagy adattárolókban vagy vasúti tranzitrendszerekben ez körülbelül 1,6 kg önsúlyt küszöböl ki 100 méterenként.
• Kiváló rugalmasság és csavarodási ellenállás : Az egypár szimmetrikus szerkezet fizikailag elkerüli a belső "huzalsúrlódás" problémáját. Speciális töltőanyagokkal kombinálva az SPE több tízmillió nagyfrekvenciás hajlítási ciklust és erős 3D torziót képes ellenállni, így tökéletesen illeszkedik az ipari robotokhoz.

Három alapvető iparági fájdalompontot megoldott az SPE

1. A 100 méteres fizikai távolság határának átlépése

Az olyan folyamatautomatizálási forgatókönyvekben, mint az olaj- és vegyipar, a berendezések széles körben elterjedtek, így a hagyományos 100 méteres határ végzetes hiba. A 10BASE-T1L az SPE protokollcsaládon belüli szabvány 10 Mbps-os nagysebességű full-duplex átvitelt tesz lehetővé akár távolságig 1000 méter , teljesen gyógyítva az ipari huzalozás "távolsági szorongását".

2. PoDL: Két madár megölése egy csapásra (adatok és teljesítmény)

A hagyományos eszközök gyakran külön kábelt igényelnek az adat- és tápellátáshoz. Az SPE bemutatja Power over Data Lines (PoDL) technológiával, amely lehetővé teszi az adatok és akár körülbelül 50 W egyenáram egyidejű átvitelét a végberendezések felé. A nagy teherbírású berendezések esetében az ipar hibrid interfész topológiákat vezetett be, amelyek a nagy sebességű adatokat és akár több kilowattnyi tápegységet is elkülönítenek ugyanazon a kapcsolaton belül, jelentősen leegyszerűsítve a berendezések útválasztását.

3. Átjárók kiküszöbölése a "hálózati egyengetéshez"

A múltban a gyáraknak számos drága "protokollkonverziós átjárót" kellett telepíteniük, hogy lehetővé tegyék az alsó szintű analóg jelek kommunikációját a felső szinttel. Az SPE lehetővé teszi, hogy még a legkisebb alsó szintű érzékelők is független IP-címmel rendelkezzenek, és közvetlenül csatlakozzanak a TCP/IP hálózathoz. Becslések szerint egyetlen átjárócsomópont kiiktatásával több megtakarítás érhető el 10 000 dollár átfogó költségekben a rendszer életciklusa során.

Alapprotokollok és interfész ökoszisztéma

Az SPE alkalmazása nem igényel bonyolult mögöttes kódokba való búvárkodást; egyszerűen fel kell ismernie a következő alapvető szabványokat, amelyek meghatározzák a teljesítményét:

1. Átviteli sebesség és távolság mátrix (IEEE 802.3 sorozat)

• 10BASE-T1L : 10 Mbps sebesség, 1000 méterig. Nagy távolságú folyamatvezérlésre tervezték, támogatja a gyújtószikramentes biztonságot robbanásveszélyes környezetben (Ethernet-APL).
• 10BASE-T1S : 10 Mbps sebesség, támogatja a Multidrop topológiát. Lehetővé teszi több mint egy tucat eszköz párhuzamos csatlakoztatását egyetlen, legfeljebb 25 méteres fővezetékre, kiküszöbölve a hatalmas csillagtopológiás vezetékezést.
• 100/1000BASE-T1 : 100 Mbps vagy 1 Gbps Gigabit sebesség, 15-40 méterig. Elsősorban járműveken belüli nagy sebességű összekapcsoláshoz vagy nagy felbontású ipari gépi látáshoz.

2. Ipari csatlakozási interfész szabványok (IEC 63171 sorozat)

Mivel a hagyományos RJ45 csatlakozók túl terjedelmesek és nincs rezgésállóságuk, az iparág új szabványokat hozott létre:

• IEC 63171-6 és egyéb mikrointerfészek : Az IP20-tól IP67-ig terjedő védelmi besorolással ezek ütés- és leejtésállóak. Térfogatuk csak töredéke a hagyományos interfészeknek, így a következő generációs eszközök fő csatlakozói.
• M12 hibrid interfész (IEC 63171-7) : A tökéletes megoldás nagy teljesítményű eszközökhöz. A szabvány meghatározza az adattűk és a több nagy teljesítményű táptüske kombinációit, amelyek támogatják az "adatteljesítmény" egyidejű átvitelét nehéz berendezések, például motorok és szervohajtások számára.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Az SPE lassabb a hagyományos hálózatoknál?

Nem. A hálózati sebesség a protokollszabványtól függ, nem a kapcsolat fizikai vastagságától. Az SPE akár 1 Gbps Gigabit sebességet is támogathat rövid távolságokon (például 40 méteren).

2. kérdés: Az SPE Power over Data Lines (PoDL) funkciója ugyanaz, mint a PoE?

A cél ugyanaz, de a mögöttes technológia más. A hagyományos PoE tartalék párokra vagy fantomtápra támaszkodik 4 páros kábeleken belül, míg a PoDL képes egyidejűleg keverni és továbbítani a nagyfrekvenciás adatokat és az egyenáramot egyetlen pár (2 magos) fizikai áramkörön.

3. kérdés: A közönséges 2-eres vezetékek vagy a lecsupaszított régi Ethernet-kábelek közvetlenül használhatók SPE-kábelként?

Erősen nem ajánlott. Az igazi SPE átviteli rendszer szigorúan optimalizálja az impedanciát, a visszatérési veszteséget és az áthallást, kifejezetten az egypáros nagyfrekvenciás átvitelhez. Az ipari SPE kábelek speciális rugalmas szerkezeti elemeket is tartalmaznak, amelyekhez a hagyományos rézhuzalok egyszerűen nem férnek hozzá.

Következtetés

Az egypáros Ethernet (SPE) semmiképpen sem a „kevesebb rézvezeték” technikai lefokozása; ez a fizikai réteg sarokköve az ipari automatizálásnak, amely a valódi digitalizáció és intelligencia felé halad. Azon vállalatok számára, amelyek az SPE technológiát már korán beépítik az infrastruktúra tervezésébe, ez nemcsak drasztikusan csökkenti a jelenlegi telepítési és karbantartási költségeket, hanem a következő generációs Internet of Everything architektúra csúcspontját is megragadja.

A kiváló minőségű kábelekre összpontosító gyártóként a HUAPUCABLE csapata mindig lépést tart a legmodernebb ipari kommunikációs technológiákkal, amelyek célja, hogy megbízható, szigorú ipari szabványoknak megfelelő kábelmegoldásokat biztosítsanak a globális ügyfeleknek. Forduljon bizalommal csapatunkhoz, hogy megkapja a projektjeire szabott kábelspecifikációkat és árajánlatokat.
