Strukturált kábelezés vs pont-pont: teljes útmutató 2026-ra

A hálózati infrastruktúra tervezése vagy frissítése során az egyik legfontosabb döntés, amellyel szembe kell néznie, a választás strukturált kábelezés és pont-pont kábelezés (néha "strukturális kábelezésnek" nevezik az iparág újoncai). A ma meghozott döntése az elkövetkező 10–20 évben befolyásolja hálózata teljesítményét, méretezhetőségét és karbantartási költségeit.

Ebben az útmutatóban pontosan lebontjuk az egyes kábelezési módszereket, miben különböznek egymástól, és melyik a megfelelő az irodai, adatközponti vagy vállalati környezethez.

Gyors válasz: Strukturált kábelezés vs pont-pont

Strukturált kábelezés egy szabványosított, szervezett hálózati infrastruktúra, amely egy központi javítási rendszer köré épül, amely az ipari szabványokat, például az ANSI/TIA-568-at követi. Hierarchikus felépítést használ patch panelekkel, fővezetékekkel és egyértelműen meghatározott alrendszerekkel.

Pont-pont kábelezés egy közvetlen, eszközről-eszközre huzalozási megközelítés, ahol minden kábel egyenesen az egyik berendezéstől a másikig fut – nincs patch panel, nincs központosított szervezet. Kezdetben gyorsabban telepíthető, de a hálózat bővülésével gyorsan kusza zűrzavar lesz.

A legtöbb modern vállalkozás számára strukturált kábelezés is the recommended choice mert jobb megbízhatóságot, egyszerűbb hibaelhárítást és jóval alacsonyabb hosszú távú költségeket biztosít.

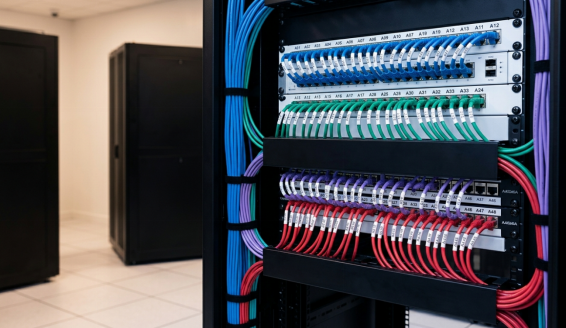

Mi az a strukturált kábelezés?

A strukturált kábelezés egy átfogó kábelezési rendszer, amely támogatja a hang-, adat-, videó- ​​és multimédiás szolgáltatásokat az egész épületen vagy egyetemen. A strukturált kábelezés ahelyett, hogy külön kábeleket vezetne az egyes eszközöktől egy kapcsolóig, a nemzetközi szabványok (ANSI/TIA-568, ISO/IEC 11801) által meghatározott logikai, réteges architektúrát alkalmazzák.

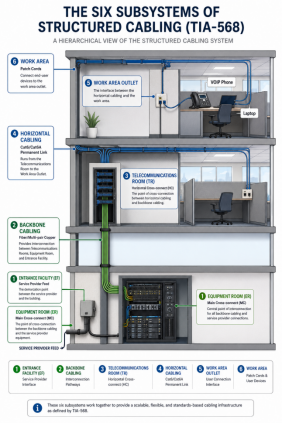

A strukturált kábelezési rendszer 6 alrendszere

A teljes strukturált kábelezési rendszer hat szabványos alrendszerre oszlik:

1. Bejárati létesítmény (EF) – Ahol a külső szolgáltató kábelezése belép az épületbe.
2. Felszerelt szoba (ER) – A fő szervereket, switcheket és telekommunikációs berendezéseket tartalmazza.
3. Gerinc kábelezés – Függőleges vagy épületközi kábelezés, amely a berendezéstermeket összeköti a távközlési helyiségekkel.
4. Távközlési szoba (TR) – A közbenső hub, ahol a gerinckábelezés véget ér és a vízszintes kábelezés kezdődik.
5. Vízszintes kábelezés – A telekommunikációs helyiségből az egyes munkaterületi aljzatokig fut, jellemzően Cat6, Cat6A vagy üvegszálas használatával.
6. Munkaterület – A végfelhasználói terület, beleértve az aljzatokat, a patch kábeleket és a csatlakoztatott eszközöket.

A strukturált kábelezés kulcsfontosságú elemei

• Patch panelek a szervezett befejezéshez és a könnyű költöztetésekhez/hozzáadásokhoz/módosításokhoz
• Törzskábelek (nagy sűrűségű gerinchálózati kapcsolatok)
• Kábelkezelés (kábeltálcák, futópályák, függőleges/vízszintes vezetők)
• Címkézés és dokumentáció minden kábelfutáshoz
• Szabványos csatlakozók (RJ45, LC, MTP/MPO)

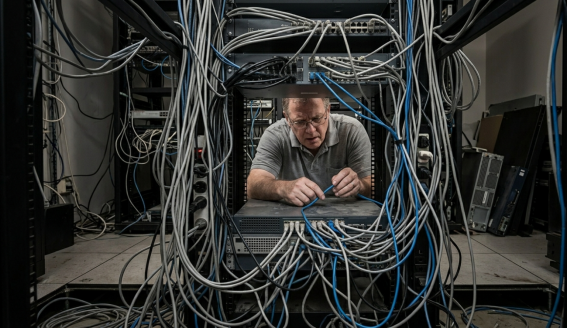

Mi az a pont-pont kábelezés?

Pont-pont kábelezés – más néven "közvetlen csatlakozás" vagy "fly-by" vezetékezés - pontosan az, aminek hangzik: egyetlen kábel közvetlenül fut az egyik eszköztől (például egy szervertől) a másikig (például egy kapcsolóportig), közbenső javítópanel vagy strukturált útvonal nélkül.

Pont-pont beállítás esetén, ha 48 szerver csatlakozik egy switch-hez, akkor 48 különálló kábel fut át ​​a rack-en, és mindegyik közvetlenül mindkét végén végződik.

Hogyan működik a pont-pont kábelezés

• Minden kábel egyetlen csatlakozáshoz van dedikálva
• Nincsenek patch panelek, nincsenek konszolidációs pontok
• A kábelek általában hosszúak, egyedileg vághatók, és közvetlenül a végpontok között futnak
• A topológia lineárisan növekszik minden új eszköz hozzáadásával

Bár ez a megközelítés elsőre egyszerűbbnek és olcsóbbnak tűnik, a hálózat bővülésével szinte mindig problémássá válik.

Strukturált kábelezés vs pont-pont: egymás melletti összehasonlítás

Funkció	Strukturált kábelezés	Pontról pontra
Telepítési idő (kezdeti)	Hosszabb – tervezést és patch paneleket igényel	Gyorsabb – csak vezesse végig a kábelt
Előzetes költség	Magasabb	Lejjebb
Hosszú távú költség	Lejjebb (easy moves/adds/changes)	Magasabb (re-pulling cables, troubleshooting)
Méretezhetőség	Kiváló – növekedésre tervezve	Gyenge – exponenciálisan növeli a bonyolultságot
Hibaelhárítás	Egyszerű – címkézett, rendszerezett, dokumentált	Nehéz – összekuszálódott kábelek nyomon követése
Levegőáramlás és hűtés	Optimalizált – ügyes kábelköteg	Korlátozott – a sűrű kábelszőnyeg blokkolja a légáramlást
Esztétika	Tiszta, profi	Kaotikus
Szabványoknak való megfelelés	ANSI/TIA-568, ISO/IEC 11801	Egyik sem
MAC-ok (mozgatások, hozzáadások, módosítások)	Egyszerű – javítsa újra a panelen	Összetett – húzza ki és húzza újra a kábelt
Legjobb For	Irodák, adatközpontok, campusok, vállalkozások	Kis ideiglenes beállítások, elszigetelt berendezések

A strukturált kábelezés előnyei és hátrányai

Előnyök

• Skálázható architektúra : Könnyen hozzáadhat új kapcsolatokat a panelen lévő foltozással
• Szabvány alapú : Megfelel a TIA, ISO és BICSI irányelveknek
• Jövőbiztos : Támogatja a nagyobb sávszélességű alkalmazások frissítését (10G, 40G, 100G, 400G)
• Gyorsabb hibaelhárítás : Egyértelműen felcímkézett, dokumentált kapcsolatok
• Jobb légáramlás : A rendszerezett kötegek javítják a hűtési hatékonyságot az állványokban és adatcsarnokokban
• Alacsonyabb TCO : Csökkentett hosszú távú üzemeltetési és karbantartási költségek
• Esztétikus és professzionális : Kritikus az ügyfélközpontú létesítményeknél és auditoknál

Hátrányok

• Magasabb előzetes befektetés patch panelekhez, kábelkezeléshez és szakképzett telepítéshez
• Tervezést és tervezést igényel bevetés előtt
• Hosszabb kezdeti telepítési idő

A pont-pont kábelezés előnyei és hátrányai

Előnyök

• Alacsonyabb előzetes költség — nincs szükség patch panelekre vagy kábelkezelőkre
• Gyorsabb kezdeti telepítés kicsi, egyszerű beállításokhoz
• Elméletileg valamivel alacsonyabb késleltetés (nincs köztes csatlakozási pont), bár a gyakorlatban elhanyagolható
• Elfogadható ideiglenes vagy elszigetelt telepítésekhez

Hátrányok

• Határozottan nehezebb kezelni ahogy a hálózat növekszik
• Légáramlási problémák sűrű állványokban, ami túlmelegedést okozhat
• Nehéz hibaelhárítás - egyetlen rossz kábel megtalálása egy kötegben időigényes
• Bomlasztó mozdulatok és változások — egy eszköz cseréje gyakran több kábelt is megkövetel
• Nincs szabványnak való megfelelés , amely hatással lehet a garanciákra, tanúsítványokra és auditokra
• Magasabb hosszú távú költség karbantartás, leállás és kábelcsere miatt

Mikor érdemes strukturált kábelezést választani?

A strukturált kábelezés a megfelelő választás, ha az alábbiak bármelyike fennáll:

• Ön épít vagy felújít egy irodában, adatközpontban vagy egyetemen
• Azt várod léptékben a következő 5-10 évben
• Támogatnod kell több szolgáltatás (hang, adat, videó, biztonság, IoT)
• Az Ön vállalkozása megköveteli magas üzemidő és gyors hibaelhárítás
• Meg kell felelnie ipari szabványok vagy átmennek egy auditon
• Te telepíted nagy sebességű hálózatok (10GBASE-T, 25/40/100/400G szál)

Röviden: ha hálózatának valódi üzletet kell támogatnia, a strukturált kábelezés a szabvány.

Mikor lehet elfogadható a pont-pont kábelezés?

A pont-pont kábelezésnek nagyon korlátozott számú forgatókönyve lehet értelme:

• Kis otthoni laborok 10-nél kevesebb eszközzel
• Ideiglenes telepítések (eseményhálózatok, előugró oldalak)
• Erősen elszigetelt pontkapcsolatok (egyetlen uplink két kapcsoló között a szomszédos rackekben)
• Ultra-alacsony késleltetésű kereskedési környezetek ahol minden nanoszekundum számít, és a kapcsolatokat dedikálják

Bármi, ami ezeken a réses eseteken kívül esik, a pontról pontra történő ügyintézés gyorsan kötelezettséggé válik.

Költség-összehasonlítás: rövid távú vs hosszú távú

Sok vállalkozás azért választja a pont-pont kábelezést, mert az előzetes költség alacsonyabbnak tűnik. De ha figyelembe vesszük a teljes tulajdonlási költség (TCO) 10 éves ablaknál a strukturált kábelezés általában nagy különbséggel nyer.

Költségtényező	Strukturált kábelezés	Pontról pontra
Kezdeti telepítés	$$$	$$
Munka a hozzáadásokhoz/költöztetésekhez	$	$$$
Leállás a változtatások alatt	Minimális	Magas
Hibaelhárítás hours	Alacsony	Magas
Újrakábelezés a berendezés frissítésekor	Ritka	Gyakori
10 éves TCO	Lejjebb	Magasabb

Az első napon megtakarított megtakarítás ritkán haladja meg a több éves tulajdonlás során felmerülő műveleti fájdalmat.

Jövőbe mutató hálózat

A sávszélesség-igény néhány évente nagyjából megduplázódik. A modern strukturált kábelezési rendszereket úgy tervezték, hogy támogassák ezt a pályát:

• Cat6A réz támogatja a 10GBASE-T-t 100 méterig
• OM4/OM5 multimódusú szál támogatja a 100G-t és azon túl
• OS2 egymódusú optikai szál támogatja a 400G-t, és az adatközpontok hosszú távú gerinchálózata
• MTP/MPO csatlakozók lehetővé teszi a nagy sűrűségű 40G/100G/400G migrációt

Ezzel szemben a pont-pont hálózat gyakran teljes újrahúzást igényel a nagyobb sebességű adathordozók befogadásához – ez sokkal zavaróbb és költségesebb folyamat, mint a javítókábelek cseréje egy strukturált rendszeren.

Hogyan válasszuk ki a megfelelő kábelezési partnert

Akár egy strukturált kábelezési projektet vezet be, akár egy örökölt pont-pont környezet ésszerűsít, lépjen kapcsolatba egy szállítóval, aki a következőket kínálja:

• Betartása ANSI/TIA-568, ISO/IEC 11801 és BICSI legjobb gyakorlatok
• A teljes portfólió Cat6, Cat6A, Cat7 és szálas megoldások
• Előre lezárt főkábelek és MTP/MPO szerelvények a gyors telepítéshez
• Kábelkezelés accessories (patch panelek, menedzserek, címkék)

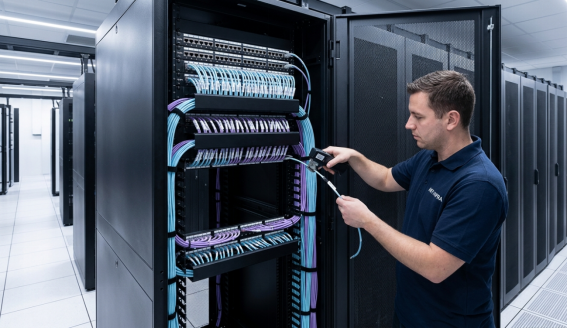

• Tesztelés és tanúsítás a teljesítmény garantálására

Gyakran Ismételt Kérdések

A szerkezeti kábelezés ugyanaz, mint a strukturált kábelezés?

Igen – a „strukturális kábelezés” a strukturált kábelezés gyakori elírása vagy fordítása. A helyes iparági kifejezés a "strukturált kábelezés", amely szabványos, szervezett hálózati kábelezési rendszerre utal.

Keverhetem a strukturált és a pont-pont közötti kapcsolatot ugyanabban a hálózatban?

Technikailag igen, és ez általános az átmeneti időszakokban. A megközelítések keverése azonban általában zavart okoz, megnehezíti a dokumentációt, és csak átmeneti állapot lehet a teljesen strukturált tervezésre való áttérés során.

Mennyi ideig tart egy strukturált kábelezési rendszer?

Egy jól megtervezett strukturált kábelrendszer általában 15–25 évig bírja, gyakran túléli a hálózati elektronika 3–5 generációját. Ez a hosszú élettartam a fő oka annak, hogy a strukturált kábelezés erős ROI-t biztosít.

Mi a különbség a strukturált kábelezés és a LAN között?

A LAN (Local Area Network) maga a hálózat – a kapcsolók, útválasztók és az általuk hordozott adatok. A strukturált kábelezés az a fizikai infrastruktúra, amelyen a LAN fut. Gondoljon a kábelezésre úgy, mint az utakra, a LAN-ra pedig a forgalomra.

Olcsóbb a pont-pont kábelezés, mint a strukturált kábelezés?

Csak az első napon. A hálózat életciklusa során a pont-pont közötti kapcsolat általában többe kerül a karbantartási, hibaelhárítási, leállási és újrakábelezési költségek miatt.

Következtetés

közötti vita strukturált kábelezés vs point-to-point Ez nem igazán vita a legtöbb vállalkozás számára – a strukturált kábelezés szinte minden fontos dimenziót nyer: a méretezhetőséget, a megbízhatóságot, a karbantarthatóságot és a teljes birtoklási költséget.

A pont-pont kábelezésnek megvan a helye kicsi, ideiglenes vagy nagyon speciális környezetekben, de minden komolyabb kereskedelmi célú telepítésnél a strukturált kábelezés a bevált, szabványokon alapuló alap, amely évtizedekig zökkenőmentesen biztosítja a hálózat működését.

Készen áll a hálózati infrastruktúra frissítésére? Forduljon csapatunkhoz a helyszín felméréséhez és a vállalkozásához szabott strukturált kábelezési rendszerre vonatkozó árajánlatért.
