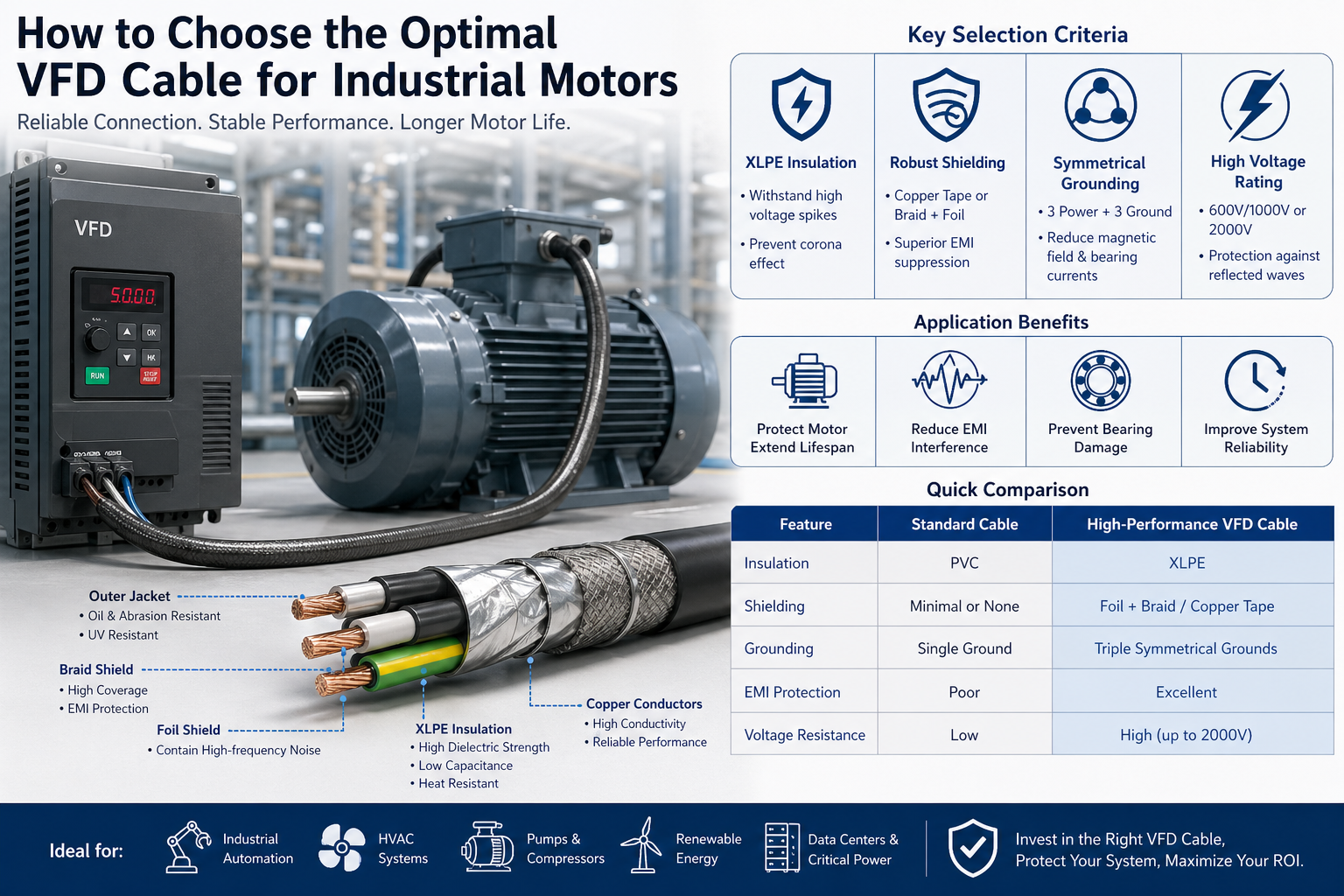

Hogyan válasszuk ki az optimális VFD-kábelt ipari motorokhoz

A modern ipari rendszerekben a változtatható frekvenciájú hajtás (VFD) és az elektromos motor közötti kapcsolat az egyik legagresszívebb elektromos környezet. A magas kapcsolási frekvenciák, a feszültségcsúcsok és az elektromágneses interferencia (EMI) rendkívüli terhelést okoz a kábeleken.

A nem megfelelő kábel kiválasztása nem csupán egy kisebb tervezési hiba – a következőket okozhatja:

• Idő előtti motorszigetelési hiba
• Kóboráramok által okozott csapágykárosodás
• Fokozott elektromágneses interferencia (EMI)
• Nem tervezett leállások és karbantartási költségek

A megfelelően megtervezett VFD kábel ezért kritikus a rendszer megbízhatósága, biztonsága és hosszú távú teljesítménye szempontjából.

1. A VFD működési környezetének megértése

A hagyományos tápegységekkel ellentétben a VFD-k impulzusszélesség-modulációt (PWM) használnak a motor fordulatszámának szabályozására. Ez egy nem szinuszos hullámformát hoz létre a következőkkel:

• Magas dv/dt (feszültségváltozás sebessége)
• Visszavert hullám túlfeszültség (különösen hosszú kábelfutásoknál)
• Közös üzemmódú feszültség és keringő áramok

Miért hibásodnak meg a szabványos kábelek?

Az általános célú kábeleket, például a THHN-t vagy az alapvető PVC-szigetelésű vezetékeket nem ilyen körülményekre tervezték. Idővel a következőket tapasztalhatják:

• Szigetelésromlás a koronakisülés miatt
• Túlzott hőképződés
• EMI-szivárgás, amely a közeli műszereket érinti

Eredmény: Csökkentett motorélettartam és instabil rendszerteljesítmény.

2. Kulcsválasztási kritériumok VFD-kábelekhez

A. Szigetelés típusa: XLPE a nagyfrekvenciás stabilitás érdekében

A szigetelőrendszer az első védelmi vonal az elektromos igénybevétel ellen.

Ajánlott: Térhálós polietilén (XLPE)

Technikai előnyök:

• Nagy dielektromos szilárdság, amely ellenáll a feszültségcsúcsoknak
• Alacsony dielektromos veszteség és kapacitás
• Kiváló termikus besorolás (általában 90°C-125°C)
• Erős ellenállás a koronakisüléssel szemben

A PVC-hez képest az XLPE jelentősen megnöveli a szigetelés élettartamát nagyfrekvenciás környezetben.

B. Fejlett árnyékolás az EMI-vezérléshez

Az EMI-elnyomás az egyik legkritikusabb követelmény a VFD-alkalmazásokban.

Megfelelő árnyékolás nélkül az elektromágneses zaj:

• Zavarja a PLC-ket, érzékelőket és kommunikációs rendszereket
• Hamis jeleket és működési hibákat okoz
• Növelje a megfelelési kockázatokat szabályozott környezetben

Javasolt árnyékoló szerkezetek:

• Réz szalagos pajzs

• Kiválóan alkalmas a nagyfrekvenciás zajok visszatartására
• Alacsony impedanciájú földelési utat biztosít
  • Fólia fonott pajzs
• Lefedettség ≥85%
• Egyesíti a rugalmasságot a magas árnyékolási hatékonysággal

Kulcs funkció:

Egy jól megtervezett pajzs biztosítja ezt a közös módú áramok visszatérnek a kábelen keresztül , ahelyett, hogy károsítaná a motor csapágyait.

C. Szimmetrikus földelés kialakítása

A kábel geometriája közvetlenül befolyásolja az elektromos teljesítményt.

A legjobb gyakorlat konfigurációja:

• 3 fázisú vezeték
• 3 szimmetrikusan elhelyezett földelővezeték

A teljesítmény előnyei:

• Csökkenti az elektromágneses mező kibocsátását
• Kiegyensúlyozza a földáram eloszlását
• Minimalizálja a tengelyfeszültséget és a csapágyáramokat

Ez a kialakítás különösen fontos közepes és nagy lóerős motorok .

D. Névleges feszültség és visszaverődő hullám elleni védelem

A visszavert hullámjelenségek miatt a motorkapcsokon feszültségcsúcsok léphetnek fel a névleges feszültség 2-3-szorosa .

Ajánlott értékelések:

• 600V / 1000V szabványos ipari rendszerekhez
• 2000V a következőkhöz:

• Hosszú kábel fut
• Nagy kapcsolási frekvenciájú hajtások
• Kritikus alkalmazások

Mérnöki betekintés:
A magasabb feszültségű szigetelőrendszerek olyan biztonsági ráhagyást biztosítanak, amely jelentősen csökkenti a meghibásodás kockázatát.

3. Kábelméretezési és telepítési szempontok

Ampacity and Thermal Management

A megfelelő vezetékméretnél figyelembe kell venni:

• Motor teljes terhelésű erősítők (FLA)
• Környezeti hőmérséklet
• Beépítési mód (tálca, vezeték, szabad levegő)
• Kábelcsoportosítás és leértékelési tényezők

A nem megfelelő méretezés túlmelegedéshez és a kábel élettartamának csökkenéséhez vezethet.

Rugalmasság és mechanikai teljesítmény

Dinamikus környezetben, mint pl.

• Robotika
• Automatizált gyártósorok
• Mozgó gépek

Használjon nagy rugalmasságú VFD kábeleket folyamatos mozgáshoz és hajlítási ciklusokhoz tervezték.

Környezeti Ellenállás

Az ipari környezet kemény és kiszámíthatatlan lehet.

Javasolt kabát anyagok:

• TPE (hőre lágyuló elasztomer):

• Kiváló olaj-, kopás- és vegyszerállóság
• Ideális ipari és zord környezetekhez
  • Speciális PVC:
• Költséghatékony
• Alkalmas általános ipari alkalmazásokhoz

További védelmi tényezők:

• UV-állóság (kültéri telepítés)
• Nedvesség és víz behatolás elleni védelem
• Hűtőfolyadékokkal és ipari vegyszerekkel szembeni ellenállás

4. Megfelelőség és szabványok (kritikus a globális projekteknél)

A VFD-kábelek nemzetközi projektekhez való kiválasztásakor elengedhetetlen a megfelelőség.

Megfontolandó közös szabványok:

• UL (Észak-Amerika)
• IEC / EN szabványok (Európa)
• RoHS és REACH (környezetvédelmi megfelelőség)

A megfelelő kábelek kiválasztása biztosítja:

• Könnyebb projektjóváhagyások
• Csökkentett jogi és működési kockázatok
• Kompatibilitás a globális piacokkal

5. Gyors összehasonlítás: Standard kábel vs VFD kábel

Funkció	Szabványos kábel	Nagy teljesítményű VFD kábel
Szigetelés	PVC	XLPE
Árnyékolás	Minimális / Nincs	Fóliafonat / rézszalag
Földelés	Egyetlen	Szimmetrikus Multi-Ground
EMI vezérlés	Szegény	Kiváló
Feszültségellenállás	Alacsony	Magas (2000 V-ig)

6. Alkalmazási forgatókönyvek

A nagy teljesítményű VFD kábeleket széles körben használják:

• Ipari automatizálási rendszerek
• HVAC rendszerek változtatható sebességű hajtásokkal
• Szivattyús és kompresszoros rendszerek
• Adatközpontok és kritikus energiaellátó rendszerek
• Megújuló energia rendszerek (szél, nap)

Ezen környezetek mindegyike megköveteli stabil, alacsony zajszintű és nagy megbízhatóságú erőátvitel .

7. Következtetés: Stratégiai befektetés, nem csak alkatrész

A megfelelő VFD-kábel kiválasztása nem csupán egy műszaki specifikációra vonatkozó döntés – ez egy hosszú távú befektetés a rendszer megbízhatóságába.

Míg a nagy teljesítményű VFD-kábelek kezdeti költsége magasabb lehet, ezek a következők:

• Csökkentett karbantartás és állásidő
• Meghosszabbított motor és berendezések élettartama
• Továbbfejlesztett elektromágneses kompatibilitás (EMC)
• Alacsonyabb teljes tulajdonlási költség (TCO)

Végső betekintés:
A jól megválasztott VFD kábel védőgátként működik a meghajtó és a motor között, hatékony, stabil és interferenciamentes működést biztosítva a rendszer teljes életciklusa alatt.
