Kulcs elvitel: Az IEC 60228 szabvány által meghatározott 5. osztályú vezetékek finomszálú, rugalmas vezetékek, amelyeket hosszabbító vezetékekben, vezérlőpanelekben és ipari alkalmazásokban használnak. Ez az útmutató ismerteti a műszaki specifikációkat, a 2. osztállyal való összehasonlítást, valamint a megfelelő vezető kiválasztását a projekthez.

Az elektrotechnika és a kábelgyártás világában a „rugalmasság” nem csupán fizikai tulajdonság – ez egy szigorúan meghatározott műszaki kategória. Ha valaha is kezelt merev tápkábelt egy hajlékony, könnyen hajlítható vezérlővezetékhez képest, akkor saját bőrén tapasztalta meg a vezetőosztályok közötti különbséget.

A legtöbb ilyen specifikációt a nemzetközi szabvány szabályozza IEC 60228 . Ez az útmutató mélyrehatóan belemerül 5. osztályú karmesterek – a rugalmas alkalmazások ipari szabványa – amely kiterjed az építési követelményekre, az elektromos határértékekre és a valós felhasználási esetekre.

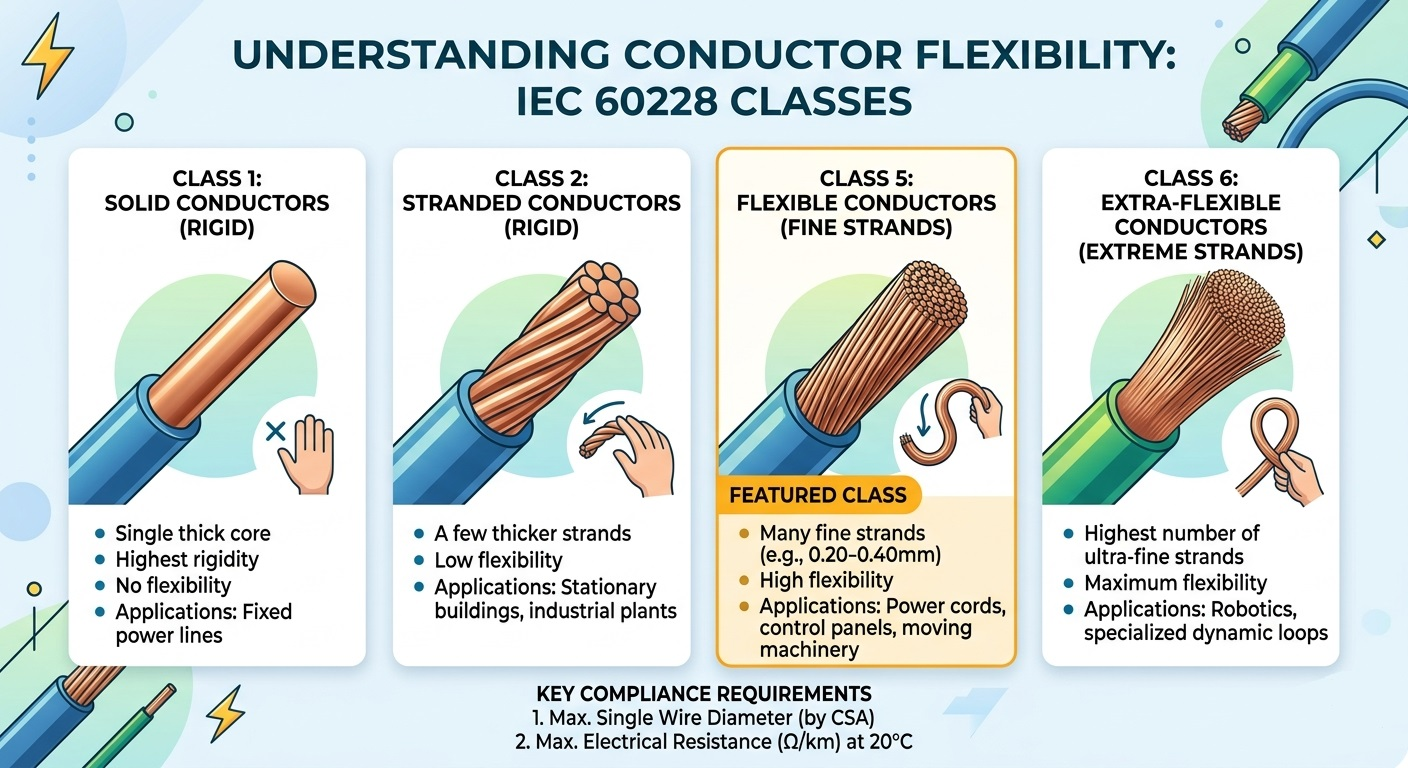

Az IEC 60228 Vezetőosztályozási Keretrendszer megértése

Az IEC 60228 (és annak brit megfelelője, a BS EN 60228) a vezetőket négy fő osztályba sorolja a felépítés és a rugalmasság alapján. A helyes termékválasztáshoz elengedhetetlen annak megértése, hogy az 5. osztály hol helyezkedik el ebben a hierarchiában:

Mitől lesz egy karmester "5. osztályú"? Műszaki előírások

Az 5. osztályú vezeték több finom rézhuzalból áll, amelyek a rugalmasság elérése érdekében egymáshoz vannak sodrva. Az általános feltételezésekkel ellentétben az IEC 60228 ezt teszi nem szigorúan előírja a szálak teljes számát. Ehelyett a szabvány két elsődleges mérőszámnak való megfelelést írja elő:

1. Az egyes vezetékek maximális átmérője

Annak érdekében, hogy a vezető valóban rugalmas maradjon, az IEC 60228 szigorú felső határt szab az egyes szálak átmérőjének. A vékonyabb szálak könnyebben meghajlanak, csökkentve a fém fáradását az ismételt hajlítási ciklusok során. Reprezentatív példák a szabványból:

• 75 mm² vezeték → maximális egyedi vezetékátmérő: 0,21 mm
• 5 mm² vezeték → maximális egyedi vezetékátmérő: 0,26 mm
• 10 mm² vezeték → maximális egyedi vezetékátmérő: 0,41 mm
• 35 mm² vezeték → maximális egyedi vezetékátmérő: 0,41 mm

2. Maximális elektromos ellenállás 20°C-on

Az elektromos ellenállás a meghatározó teljesítménykritérium. Az elkészült 5. osztályú vezeték teljes ellenállása nem haladhatja meg az IEC 60228 ellenállástáblázataiban megadott értékeket, 20°C-on mérve. Ez a szabály rugalmasságot tesz lehetővé a gyártók tervezésében: ha a gyártó a 0,21 mm-es maximum helyett 0,20 mm-es vezetékeket használ, az elfogadható – feltéve, hogy a kész vezeték továbbra is megfelel az ellenállási határértéknek.

Ez a kétparaméteres megközelítés (vezetékátmérő ellenállás) biztosítja, hogy az 5. osztályú vezetékek fizikailag rugalmasak és elektromosan hatékonyak legyenek, anélkül, hogy túlzottan meghatároznák a gyártási folyamatot.

5. osztály vs. 2. osztály karmesterei: alapvető különbségek

A villamosmérnökök gyakran szembesülnek a 2. és az 5. osztályú vezetők közötti választással. A döntés attól függ, hogy a kábel fix telepítésű vagy mobil/rugalmas alkalmazásban lesz. Itt egy közvetlen összehasonlítás:

Az IEC 60228 5. osztályú vezetők legfontosabb alkalmazásai

Mivel az 5. osztályú vezetékek törés nélkül ellenállnak a mérsékelt rezgéseknek és az ismétlődő hajlításoknak, számos iparágban specifikálják őket:

• Rugalmas vezetékek és hosszabbító vezetékek: Háztartási készülékek, elektromos szerszámok és hordozható berendezések, ahol a kábeleket rendszeresen fel kell tekerni, le kell tekercselni és át kell helyezni.
• Ipari vezérlőpanelek: A sarkok körül és a kábelcsatornákon keresztül történő szoros elvezetéshez olyan hajlítási sugár szükséges, amely csak finom szálú vezetékekkel érhető el.
• Gépjármű-kábelköteg: Folyamatos motorrezgés és hőmérséklet-ciklus szükséges vezetők, amelyek ellenállnak a fémek kifáradásának a jármű élettartama során.
• Tengeri és tengeri létesítmények: A hullámoktól való folyamatos mozgás, a szűk helyekkel kombinálva, az 5. osztályt teszi a preferált választássá a fedélzeti áramelosztáshoz.
• Robotika és automatizálás: A csuklós robotkarokhoz olyan kábelekre van szükség, amelyek naponta több ezer alkalommal meghajlanak hiba nélkül – az 5. osztály megfelel ennek a kihívásnak a közepesen hajlékony alkalmazásoknál (a 6. osztály a nagy hajlékonyságú alkalmazásoknál).

Miért fontos az IEC 60228 Class 5 szabvány megadása a projektben?

A „rugalmas”ként forgalmazott kábel kiválasztása elismert szabványra, például az IEC 60228 Class 5-re való hivatkozás nélkül jelentős kockázatot jelent. A szabványnak való megfelelés három konkrét garanciát nyújt:

• Biztonság: Az ellenállási határértékek biztosítják, hogy a vezeték ne melegedjen túl névleges áram alatt, megakadályozva ezzel a szigetelés romlását és a lehetséges tűzveszélyt.
• Kompatibilitás: A szabványos maximális huzalátmérők biztosítják, hogy a vezető megfelelően illeszkedjen a szabványos fülekbe, érvéghüvelyekbe és sorkapcsokba anélkül, hogy módosítani kellene.
• Hosszú élettartam: A finom sodrás megakadályozza a fém elfáradását az ismételt hajlítás során, jelentősen meghosszabbítva a kábel élettartamát a nem megfelelő alternatívákhoz képest.

A kábelek nemzetközi beszerzésekor az IEC 60228 tanúsítvány a hatósági jóváhagyást is leegyszerűsíti, mivel a szabványt elfogadják vagy elismerik az EU-ban (BS EN 60228), Ausztráliában (AS/NZS 1125) és sok más piacon.

Gyakran ismételt kérdések az 5. osztály karmestereivel kapcsolatban

Az 5. osztály megegyezik a hajlékony kábellel?

Nem pontosan. A „rugalmas kábel” egy tág kereskedelmi fogalom. Az 5. osztály egy speciális IEC 60228 vezetékbesorolás, mérhető műszaki követelményekkel. Egy kábel rugalmasként forgalmazható anélkül, hogy megfelelne az 5. osztályú előírásoknak.

Használhatók-e az 5. osztályú vezetékek kültéren?

Az 5-ös osztály csak a vezeték felépítésére vonatkozik, a kábel általános minősítésére nem. Az, hogy egy kábel alkalmas-e kültéri használatra, a szigeteléstől és a burkolat anyagától függ (pl. UV-álló PVC, XLPE). Mindig ellenőrizze a teljes kábelspecifikációt, ne csak a vezetőosztályt.

Mi a különbség az 5. és a 6. osztály között?

Mindkettő rugalmas karmester osztály. A 6. osztály még finomabb szálakat használ, ami nagyobb rugalmasságot és szűkebb minimális hajlítási sugarat eredményez. A 6. osztály a rendkívül dinamikus alkalmazásokhoz, például a húzóláncok folyamatos hajlításához, míg az 5. osztály a közepesen rugalmas forgatókönyveket fedi le.

Segítségre van szüksége az alkalmazásához megfelelő vezető kiválasztásához?

Mérnöki csapatunk az IEC 60228 szabványnak megfelelő vezetőkre és kábelekre specializálódott ipari, tengeri, autóipari és kereskedelmi alkalmazásokhoz. Legyen szó nagy vibrációjú környezetről vagy szabványos fix telepítésről, részletes műszaki specifikációkat és versenyképes árajánlatokat biztosítunk.

Vegye fel velünk a kapcsolatot még ma, hogy megbeszéljük a projekt követelményeit.
