Műszaki specifikáció: Tápkábel vezetőformái – Átfogó útmutató kerek, tömörített (ágazati) és profilozott (trapéz alakú) vezetékekhez

Az energetikai tervezésben és a kábelválasztásban a vezető alakja kritikus tényező, amely befolyásolja a kábel teljesítményét, a szerkezeti méreteket és a projekt költségeit. A különböző vezetőszerkezetek jelentős eltéréseket mutatnak a töltési tényező, a külső átmérő, az anyagfelhasználás és a beépítési mód tekintetében.

A jelenlegi mérnöki gyakorlatban elterjedt vezetőformák közé tartozik Kerek karmesterek , Tömörített (szektor / Csempe - alakú ) Karmesterek , és Profilozott (trapéz alakú) vezetők . Ez a dokumentum szisztematikusan elemzi ezeket a struktúrákat, hogy egyértelmű referenciaként szolgáljon a tervezők és a beszerzési személyzet számára.

I. Miért kell megkülönböztetni a karmesteri formákat?

Míg a vezetőknek elsősorban a keresztmetszeti területre és az ellenállásra vonatkozó követelményeket kell teljesíteniük, addig a gyakorlati tervezés többet kíván:

• Strukturális hiányosságok : A többeres kábeleknél a vezetők közötti hézagok befolyásolják a teljes szerkezetet.
• Külső átmérő : A vezeték szerkezete közvetlenül befolyásolja a kábel teljes átmérőjét.
• Telepítési hatékonyság : A külső átmérő határozza meg a szükséges fektetési helyet, a csőméretet és az építési nehézséget.
• Tervezés optimalizálás : A megfelelő forma kiválasztása kulcsfontosságú módszer a kábelszerkezeti tervezés optimalizálásához.
• Anyaghatékonyság : Közepes és nagy keresztmetszeteknél a vezető alakja gyakran fontosabb, mint az egyszerű anyag hozzáadása.

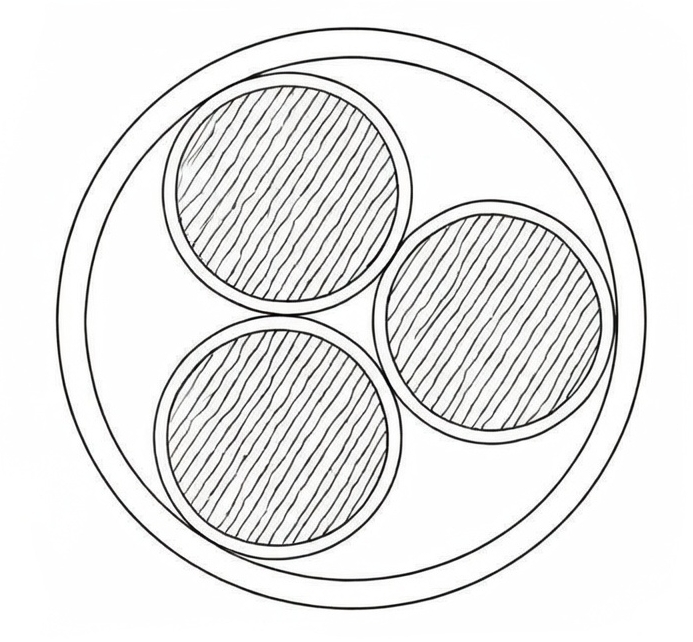

II. Kerek karmesterek

1. Építés:

A legelterjedtebb forma, amely sodrott, kerek réz- vagy alumíniumhuzalokból áll, szabványos sodrott vagy tömörített kerek szerkezetekben kapható.

2. Előnyök :

• Érett gyártási folyamat a leghosszabb alkalmazási múlttal.
• Kiváló rugalmasság, megkönnyíti a hajlítást és a telepítést.
• Kiváló kompatibilitás a szabványos kábelkivezetésekkel.
• Sokoldalúan használható különféle kábeltípusokhoz.

3. Korlátozások:

A kerek vezetékek közötti természetes hézagok alacsonyabb kitöltési tényezőt eredményeznek, ami kisebb helyhatékonyságot és nagyobb külső átmérőt eredményez a többmagos kivitelben.

4. Pályázatok:

Kis-nagy keresztmetszet tápkábelek , épületvezetékek, vezérlő-/műszerkábelek és nagy rugalmasságú alkalmazások.

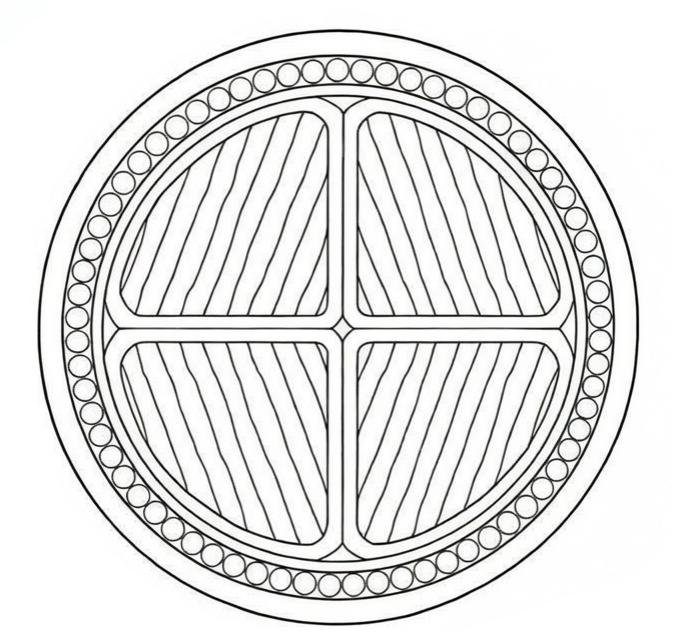

III. Tömörített (szektor / Tile-shaped) Conductors

1. Meghatározás:

Vezetők, amelyeket úgy alakítanak ki, hogy vezetékeket nem kör keresztmetszetűvé préselnek a töltési tényező növelése érdekében; általában szektor- vagy csempeszerű alakzatoknak tekintik.

2. Előnyök:

• Lényegesen magasabb vezetőtöltési tényező.
• Hatékonyan csökkenti a kábel teljes külső átmérőjét.
• Csökkenti a szigetelő- és burkolatanyag szükséges mennyiségét.
• Növeli a többeres kábelszerkezetek tömörségét.

Eredmény: Azonos keresztmetszet alatt ezek kompaktabbak, mint a kerek vezetékek.

3. Alkalmazási megjegyzések:

A nem kör alakú metszet miatt a lezárásnál speciális kapcsok vagy végformázás szükséges.

4. Pályázatok:

Kisfeszültségű többeres kábelek, elosztó fővezetékek, 35 mm²-es és nagyobb keresztmetszetű kábelek, valamint önkormányzati villamosenergia-projektek.

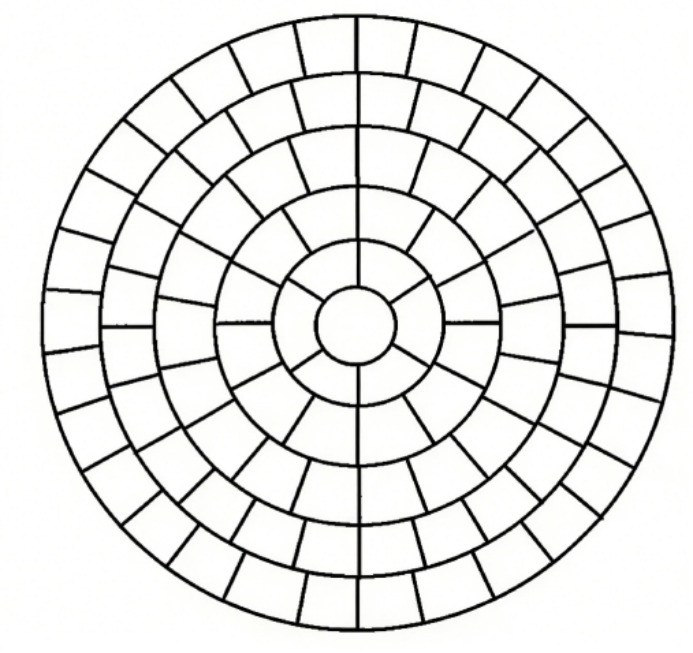

IV. Profilozott (trapéz alakú / formázott) vezetők

1. Építés:

Más néven trapézvezetők, ezek trapéz alakú huzalszálakat használnak, hogy precíziós préselés révén nagyon sűrű szerkezetet alkossanak.

2. Előnyök:

• A legmagasabb vezetőtöltési tényező.
• A legkompaktabb kábelszerkezet.
• A külső átmérő további csökkentése az elektromos teljesítmény megőrzése mellett.
• Optimalizált fémanyag felhasználás.

3. Pályázatok:

Közepes és nagy keresztmetszetű tápkábelek, városi hálózatfejlesztések, ipari áramellátó rendszerek és projektek szigorú kábelátmérő- és súlykorlátozással.

V. Összehasonlítási és kiválasztási útmutató

1. Összehasonlító táblázat

2. Elektromos teljesítményre és kiválasztásra vonatkozó tanácsok

• Elektromos szabvány : A formától függetlenül minden vezeték megfelel az egyenáramú ellenállás követelményeinek (pl. IEC 60228) egy adott keresztmetszetre vonatkozóan. Az űrlap kiválasztása mérnöki optimalizálási választás, nem elektromos biztonság.
• Kis keresztmetszetek : Használjon kerek vezetékeket a gazdaságosság és a sokoldalúság érdekében.
• Többmagos közepes/nagy szekciók : A tömörített (szektor) vezetők előnyben részesítése a kiforrott tervezéshez.
• Szigorú helyigény : Használjon profilozott (trapéz alakú) vezetőket a maximális tömörség érdekében.
