Kábelelnevezési logika: A globális regionális különbségek elemzése és a főbb azonosítórendszerek dekódolása

A kábelek kiválasztásakor vagy tervezésekor megzavarta az olyan betűkombinációkat, mint az „YJV”, „NA2XY” és „THHN”? Ezek a kódok nem véletlenszerűek; ezek alapvető "műszaki azonosító kártyák", amelyek magukba foglalják a vezető anyagát, a szigetelés szerkezetét, a burkolat teljesítményét és még az alkalmazási forgatókönyvet is. Globálisan a technológiai hagyományok, a szabványos rendszerek és a mérnöki igények különbségei miatt különböző egyedi elnevezési szabályok alakultak ki. Ezeknek a "technikai dialektusoknak" a megértése alapvető fontosságú a kábel pontos kiválasztásához és a nemzetközi műszaki összehangolás eléréséhez a mérnöki projektekben.

1. Nemzetközi mainstream elnevezési rendszer: forgatókönyv-alapú és professzionális "technikai nyelv"

1.1 kínai rendszer (GB szabvány): szigorú hierarchikus "mérnöki logikai módszer"

A kínai kábelmodellek szigorúan követik a „vezető – szigetelés – belső köpeny – páncél – külső köpeny” hierarchikus kódolási szabályát, amely logikailag egyértelmű, a mérnökök számára könnyen gyorsan értelmezhető, és tökéletesen illeszkedik a nagyszabású elektromos hálózathoz és építési projektekhez.

Tipikus dekódolási példa: YJV22-0,6/1kV

• YJ: Térhálósított polietilén (XLPE) szigetelés (Y az XLPE-t jelenti, a J-t gyakran szigetelőanyagokkal társítják)
• V: Polivinil-klorid (PVC) köpeny
• 22: Az első "2" dupla acélszalag páncélzatot, a második "2" a PVC külső burkolatot jelöli
• A réz vezetékeket általában kihagyják, míg az alumínium vezetőket "L" jelöli (pl. YJLV22)

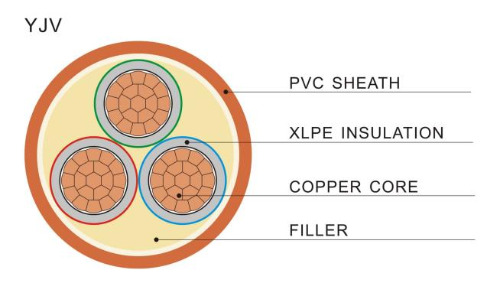

A fenti képen jól látható az YJV sorozatú kábel tipikus keresztmetszeti felépítése: rézvezető, XLPE szigetelés, töltőanyag, PVC köpeny és páncélréteg.

1.2 Európai rendszer (IEC/VDE): tömör és hatékony "anyagrövidítési módszer"

Az európai országok előnyben részesítik a maganyagok közvetlen rövidítését, tömör kódokkal, és hangsúlyozzák az EU CPR-előírásaival való zökkenőmentes integrációt.

Tipikus dekódolási példa: NA2XY

• N: A szabványnak megfelelő kábel (Norm)
• V: Alumínium vezető
• 2X: Térhálósított polietilén (XLPE) szigetelés (a 2X az XLPE speciális azonosítója)
• Y: polivinil-klorid (PVC) köpeny Egy másik gyakori példa a "H07V-K": H a harmonizált szabványt, 07 a 450/750V feszültséget, V a PVC szigetelést, a K pedig rugalmas vezetékrögzítést jelent.

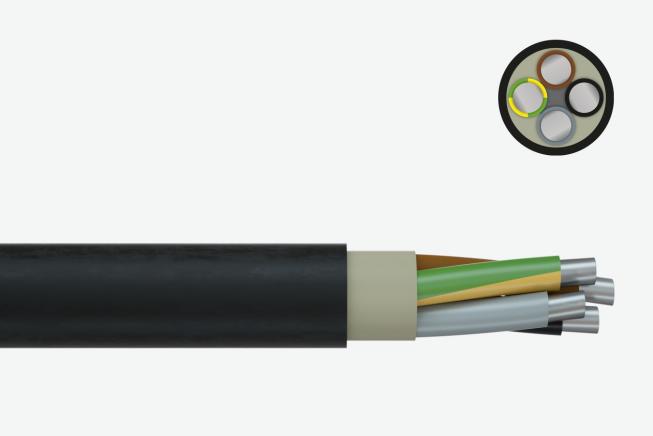

A fenti kép a NA2XY kábel keresztmetszeti és szerkezeti rajzát mutatja, amely az alumínium mag XLPE szigetelésű PVC köpeny klasszikus kombinációja.

1.3 USA rendszer (UL/NEC): Teljesítményközpontú „Funkcionális tanúsítási módszer”

Az egyesült államokbeli elnevezés inkább „biztonsági teljesítménycímke”, amely közvetlenül tükrözi az olyan kulcsfontosságú mutatókat, mint a hőállóság és a tűzállóság, és megfelel a szigorú NEC-előírásoknak és a biztosítási felelősségi rendszernek.

Tipikus dekódolási példa: THHN

• T: Hőre lágyuló szigetelés (általában PVC alapú)
• HH: Magas hőállósági besorolás (90 ℃)
• N: Nylon hüvely

Ezen túlmenően tűzállósági besorolásokat (például CM, CMR, CMP) is feltüntetnek, hangsúlyozva a piacra jutást és a tűzbiztonságot.

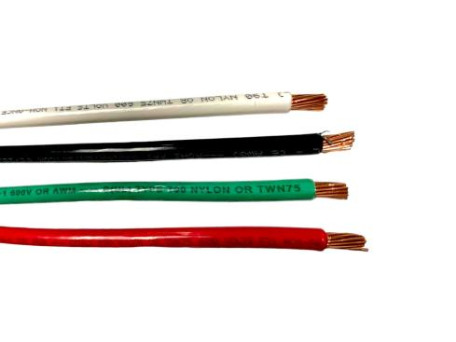

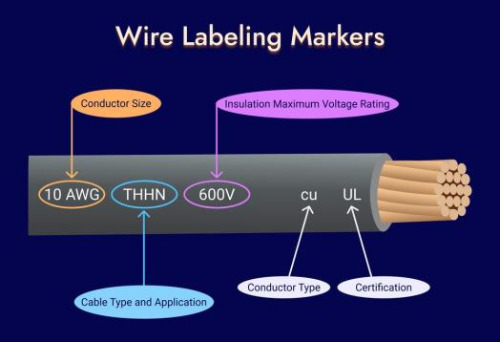

A fenti képen a THHN vezetékek tipikus jelölési módja és színkódolása látható, amely megkönnyíti a gyors helyszíni azonosítást.

1.4 Közel-Kelet és Délkelet-Ázsia: A nemzetközi szabványok „hibrid alkalmazásának” gyakorlati területei

A közel-keleti projektek (például Szaúd-Arábia és Irak) gyakran megkövetelik az IEC és a BS/VDE kettős megfelelését, és további szigorú követelményeket támasztanak a lángállóság és a magas hőmérséklet-állóság tekintetében; Délkelet-Ázsia (például Szingapúr és Vietnam) az IEC-t használja tervként (CP5, TCVN stb.), és a csúcskategóriás projektek gyakran közvetlenül határozzák meg az IEC/BS-t, különösen hangsúlyozva az LSZH alacsony füst- és halogénmentességét.

2. Alapvető különbségek: Pontos alkalmazkodás a regionális forgatókönyvekhez és szabványokhoz

Kínai rendszer: A "gyors tervezés szabványosított beszerzés" mérnöki ritmusát szolgálja ki, világos hierarchikus szintekkel és egyszerű tételkezeléssel.

• Európai rendszer: Egységes piacon és szabályozási összehangolásban gyökerezik, minimalista kódolást követve.
• Amerikai rendszer: A kereskedelmi biztosítási és jogi kultúrából származik, és a "tanúsítható teljesítményt" hangsúlyozza.
• Közel-Kelet/Délkelet-Ázsia: Szabványos konvergencia terület a nemzetközi EPC (mérnöki, beszerzési és építési) modell szerint, amely megköveteli a termékek "többszörös szabványosítását".

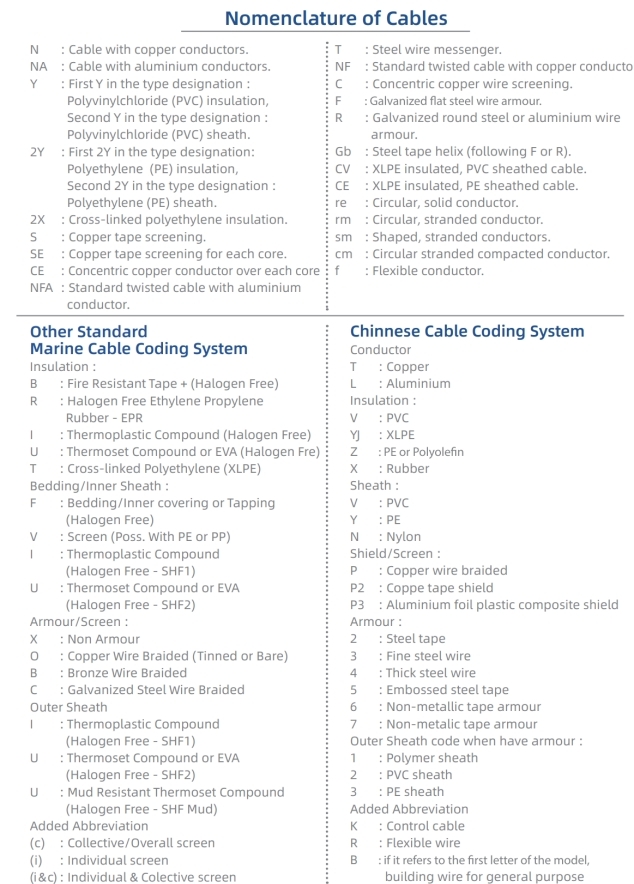

Általános kábelkódolási gyorsreferencia táblázat:

3. Kerülje el a hibákat a kábelválasztás során: a Huapu kábelek pontos illeszkedést biztosítanak

Az elnevezési konvenció megértése csak az első lépés. Ennél is fontosabb, hogy a kábelt a projekt feszültségéhez, a telepítési környezethez, a tűzbiztonsági követelményekhez, a költségvetéshez és más tényezőkhöz kell igazítani. Javasoljuk, hogy részesítse előnyben azokat a termékeket, amelyek átmentek a teljes típusteszten és harmadik féltől származó tanúsítványon.

Lefedjük a kábelek teljes választékát, beleértve a csupasz vezetékeket is, tápkábelek , vezérlőkábelek és speciális kábelek. Legyen szó YJV sorozatú tápkábelekről, KVV vezérlőkábelekről, WDZ-YJY halogénmentes WDZ-YJY füstmentes kábelekről, ZR-YJV égésgátló kábelekről vagy a különböző vezetőformákhoz (kerek, legyező alakú, hullámos) testreszabott termékekről, pontosan ki tudjuk igazítani a különféle forgatókönyvek igényeit, mint például az építőipar, az ipar és a kommunikáció.

Nincs többé gond a projektjeihez szükséges kábelválasztással kapcsolatban! A Huapu Cables segít megtalálni a tökéletes párját! Kattintson az alábbi linkre, hogy személyre szabott kiválasztási megoldást kapjon, és hagyja, hogy professzionális kábelek védjék projektjeit.
