A kemény útmutató az intelligens otthoni világítás bekötéséhez: protokollok, szabványok és buktatók elkerülése

A modern intelligens otthonok az egyedi eszközöktől a mély, teljes ház ökoszisztéma-koordinációjáig fejlődtek. A világítási rendszer mögöttes kábelezési architektúra határozza meg a hálózat stabilitását, méretezhetőségét és biztonságát. A vezetékezési hibák a későbbiekben könnyen hatalmas karbantartási költségekhez vezethetnek. Ez a cikk az intelligens világítási huzalozási irányelvek szigorú lebontását tartalmazza a tényleges mérnöki logika és a nemzetközi elektromos szabványok alapján.

1. Kommunikációs protokollok és topológia architektúra

• KNX és fizikai izoláció

Az infrastruktúra-minőségű intelligens világításban a KNX dedikált zöld, csavart érpárú kábelt használ, amely fizikailag teljesen leválasztja az adatátvitelt a 220 V-os hálózatról. Decentralizált architektúrája azt jelenti, hogy nincs egyetlen központi gazdagép; egyetlen csomópont meghibásodása sem bénítja meg az egész hálózatot, ami rendkívül magas megbízhatóságot kínál.

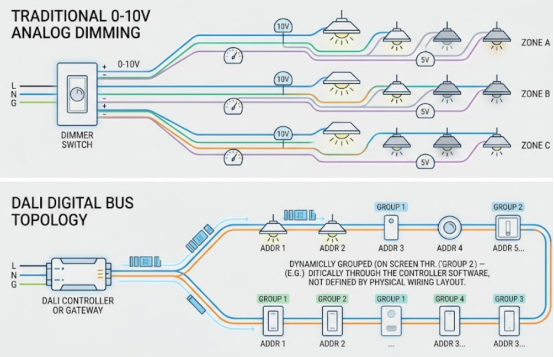

• DALI digitális protokoll

A 0-10 V-os analóg fényerő-szabályozásnál gyakori feszültségeséssel és villogással összehasonlítva a DALI protokoll igazi kétirányú digitális kommunikáció. Az IEC 62386-101 szabvány szerint a DALI buszon lévő két eszköz között az egyenáramú feszültségesés nem haladhatja meg a 2 VDC értéket, és a tápegységtől való maximális távolság nem haladhatja meg a 300 métert.

2. A nagyfeszültségű vezetékek alapvető specifikációi

• Teljesen hagyja el a „nincs semleges” vezetékezést

A hagyományos kapcsolók csak a feszültség alatt álló vezetéket vezérlik. Ha egy intelligens kapcsolóból hiányzik a semleges vezeték, akkor egy kompromittált „nincs nulla” készenléti tápegységre kell támaszkodnia, ami végzetes, időszakos LED „villogást” vagy „szellemfény” jelenséget okoz. Ezenkívül a „nincs semleges” maximális terhelés általában 800 watt körül van korlátozva, ami messze a normál semleges feszültségű kapcsolók 2500 wattja alatt van. Új vagy felújítási projekteknél minden csatlakozódobozba független nulla vezetéket kell beépíteni .

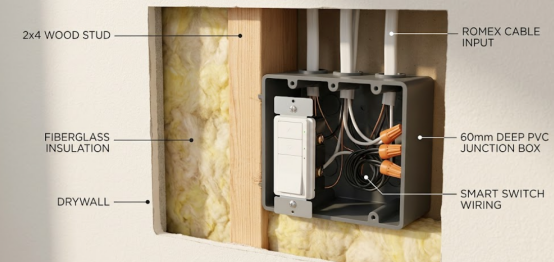

• 60 mm mély csatlakozódobozok

Az intelligens panelek jelentős hőt termelnek teljes terhelésű működés közben, és több vezetékkivezetést kell elhelyezniük. A hagyományos 50 mm-es dobozok nyomás alatt könnyen károsítják a szigetelést, ami termikus leálláshoz vagy tüzet okozhat. Szigorúan ajánlott 60 mm mély, nagy kapacitású PVC dobozok használata, amelyek megfelelnek az UL 94 V-0 legmagasabb égésgátló tanúsítványnak.

• Szigorúan tiltsa a megosztott semlegeseket

Különböző áramkörökből származó nullavezetékek keverése azt okozhatja, hogy a feltételezetten biztonságos nullavezető halálos visszatáplálási feszültséget hordozhat, ha a megszakítót tévedésből megfordítják a karbantartás során, ami súlyos áramütéshez vezethet. Ezenkívül súlyos áramkiegyensúlyozatlanságot okoz, ami az elosztódoboz szivárgásvédelmi kapcsolójának gyakori kioldását váltja ki, megbénítva az intelligens rendszert.

3. Alacsony feszültségű egyenáramú meghajtó technológia

• Állandó feszültség (CV):

Alkalmas LED rugalmas szalagokhoz, párhuzamos huzalozási architektúrával. Előny: támogatja a véletlenszerű helyszíni vágást és illesztést; Hátránya: erősen korlátozza a hálózati feszültségesés, így a hosszú csíkok túlsó vége halvány és sárgás lesz.

• Állandó áram (CC):

Alkalmas nagy teljesítményű tükröződésmentes spotlámpákhoz, soros fizikai csatlakozást igényel. Teljesen megakadályozza a LED-ek termikus kiégését, és fizikai szintről kiküszöböli a hosszú távú feszültségesések hatását, biztosítva az abszolút fényerő egyenletességét a végétől a végéig.

4. A holtpontok és a szétválasztott mód vezérlése

Amikor a felhasználó megnyom egy fizikai intelligens fali kapcsolót, hogy megszakítsa az áramellátást, a mennyezeti RGBW intelligens izzóba integrált kommunikációs chip azonnal elveszti az áramellátást, és offline állapotba kerül. Emiatt a mobilalkalmazás vagy a hangasszisztens teljesen elveszíti az irányítást, és akár az egész ház vezeték nélküli mesh hálózatának topológiája is folyamatosan összeomolhat.

Végső megoldás: Szoftverleválasztás

Engedélyezze a „Leválasztott módot” az eszköz háttérrendszerében. A kapcsoló belsejében lévő nagyfeszültséget vezérlő fizikai relé „zárt” vezetési állapotban tartósan reteszelve van, biztosítva, hogy a tápellátás soha ne szakadjon meg. A fizikai gombműveletek a rendszer agyának küldött, tiszta digitális parancsokká alakulnak. Ehhez a „mindig bekapcsolt” megoldáshoz jól látható figyelmeztető címkékre van szükség az elosztódobozon, hogy elkerüljük a véletlen áramütést az izzócsere során.

GYIK

1. kérdés: A kisfeszültségű jelvezetékek és a nagyfeszültségű távvezetékek ugyanazon a vezetéken osztoznak?

V: Egyáltalán nem. A váltakozó mágneses tér és a nagyfeszültségű tranziens túlfeszültség súlyos elektromágneses interferenciát (EMI) okoz, amely közvetlenül adatcsomagvesztéshez vagy vezérlési hibához vezet a kisfeszültségű hálózatban. A nemzetközi szabványok minimum 30 cm (12 hüvelyk) párhuzamos távolságot írnak elő; ha az átkelés elkerülhetetlen, akkor 90 fokos szögben merőlegesen kell keresztezniük.

2. kérdés: Miért villognak halványan az intelligens LED-es mélysugárzók még kikapcsolása után is?

V: Ez általában a "nincs semleges" intelligens kapcsolóknak köszönhető. Kikapcsolt állapotban egy bypass áramkört használnak, hogy apró áramot szívjanak át az izzón az áramellátásért. A LED-kondenzátorban a töltések felhalmozódnak a vezetési küszöbig, fényt bocsátanak ki, majd kialszanak, ismétlődően villogó vagy "szellemfény" jelenséget képezve.

3. kérdés: Mi jelenti a legnagyobb biztonsági kockázatot határokon átnyúló vásárláskor vagy olcsó relémodulok használatakor?

V: A helyi törvényes biztonsági tanúsítványok (például IEC/CE, UL, CCC) megszerzésének elmulasztása, vagy a vezeték idomszerének és a névleges áramerősségnek való megfelelés hiánya. Ha egy kisáramú modult nagy teljesítményű terheléshez csatlakoztatnak, az érintkezők gyorsan felmelegednek és oxidálódnak, felgyorsítva a szigetelőanyagok termikus öregedését és szétesését, ami végső soron a berendezés kiégését vagy akár tüzet is okozhat.
