Bevezetés A modern építési és infrastrukturális projektekben a tűzbiztonság kritikus szempont – különösen a kábelválasztásnál. Tűz esetén a kábelek jelentősen befolyásolhatják a füstszintet, a levegő minőségét és a láthatóságot, közvetlenül befolyásolva az evakuálást és a vészhelyzeti reagálást. Itt van LSZH kábel (Alacsony Smoke Zero halogén kábel) lényeges szerepet játszik. A hagyományos PVC kábelekhez képest az LSZH kábelek célja a füstkibocsátás csökkentése és a káros halogéngázok kiküszöbölése. Ebben a cikkben elmagyarázzuk, mi az LSZH kábel, legfontosabb előnyei, hol érdemes használni, és milyen nemzetközi szabványok vonatkoznak rá. Mi az LSZH kábel? LSZH kábel jelentése Alacsony füstmentes halogén kábel , egy olyan típusú kábel, amelyet olyan anyagok felhasználásával gyártanak, amelyek: Alacsony füstszint ha tűznek van kitéve Nincsenek halogén alapú gázok klór vagy bróm A hagyományos PVC-kábelekkel ellentétben az LSZH-kábeleket kifejezetten a tűzbiztonság javítására tervezték. Főbb jellemzők Alacsony füst (LS): Csökkenti a füst sűrűségét, segít megőrizni a láthatóságot az evakuálás során. Nulla halogén (ZH): Megakadályozza a korrozív és mérgező gázok felszabadulását, amelyek károsíthatják az embereket és károsíthatják a berendezéseket. Miért biztonságosabb az LSZH kábel, mint a PVC kábel? A hagyományos PVC-kábelek égéskor sűrű fekete füstöt és maró hatású gázokat, például hidrogén-kloridot (HCl) bocsáthatnak ki. Ezek a gázok: súlyos légúti irritációt okoz csökkenti a láthatóságot korrodálják az elektronikus berendezéseket károsítja az infrastruktúrát Ezzel szemben az LSZH kábelek jelentősen csökkentik ezeket a kockázatokat. Az LSZH kábel legfontosabb biztonsági előnyei Jobb láthatóság tűzvészhelyzetben Csökkentett mérgező gáz kibocsátás Alacsonyabb a berendezések korróziójának kockázata Fokozott biztonság az utasok és a mentőcsapatok számára Ezen előnyök miatt az LSZH kábeleket széles körben használják olyan környezetben, ahol a tűzbiztonság prioritást élvez. Hol használják az LSZH kábelt? Az LSZH kábeleket általában használják zárt vagy nagy sűrűségű környezetben ahol a füst és a mérgező gázok komoly kockázatot jelentenek. 1. Tömegközlekedési rendszerek Metróállomások és alagutak Repülőterek Vasútállomások Ezek a környezetek szigorú tűzbiztonsági intézkedéseket igényelnek a nagy utasforgalom és a bonyolult evakuációs útvonalak miatt. 2. Egészségügyi és oktatási létesítmények Kórházak Idősek otthonai Iskolák és egyetemek Az ezekben a létesítményekben lakóknak több időre lehet szükségük a kiürítéshez, ezért elengedhetetlen az alacsony füsttartalmú környezet. 3. Sokemeletes épületek Irodai tornyok Lakóépületek Magas épületekben a kiürítés tovább tarthat, ami növeli a füstszabályozás fontosságát. 4. Kereskedelmi és közterületek Bevásárlóközpontok Kiállítási központok Kongresszusi termek A nagy tömegsűrűség vészhelyzetekben kritikussá teszi a láthatóságot és a levegő minőségét. 5. Adatközpontok és kritikus infrastruktúra Adatközpontok Vezérlőszobák Erőművek Az LSZH kábelek segítenek megvédeni az érzékeny berendezéseket a savas gázok okozta korróziótól. Hogyan lehet azonosítani az LSZH-kábelt Az LSZH kábelek beszerzésekor fontos a jelölések és a megfelelőségi szabványok ellenőrzése egyaránt. Közös jelölések A következő címkéket találhatja a kábelköpenyeken: LSZH / LSOH HFFR (halogénmentes égésgátló) Fontos megjegyzés Nem minden „low füst” kábel teljesen halogénmentes. Mindig erősítse meg: műszaki adatlapok tesztjelentések tanúsító dokumentumokat Az LSZH kábel nemzetközi szabványai A teljesítmény és biztonság érdekében az LSZH kábeleket jellemzően nemzetközi szabványok szerint tesztelik: IEC 60332 – Láng terjedése IEC 61034 – Füst sűrűsége IEC 60754 – Halogéngáz-kibocsátás és savasság Ezeknek a szabványoknak való megfelelés elengedhetetlen a szabályozott projektek kábeleinek kiválasztásakor. LSZH kábel vs PVC kábel Funkció LSZH kábel PVC kábel Füstkibocsátás Alacsony Magas Halogéntartalom Egyik sem Klórt tartalmaz Mérgező gázok kibocsátása Minimális Magas Korrózióveszély Alacsony Magas Tűzbiztonsági szint Magas Mérsékelt Mikor érdemes LSZH kábelt választani? Az LSZH kábelt akkor érdemes figyelembe venni, ha: a projekt magában foglalja közbiztonsági követelmények a telepítés bent van zárt vagy rosszul szellőző helyiségek helyi előírások vagy projektspecifikációk előírják füstmentes vagy halogénmentes kábelek védelmező érzékeny berendezések fontos Következtetés Az LSZH kábel kritikus megoldás a tűzbiztonság javítására a modern infrastruktúrában. A füst csökkentésével és a halogéngázok kiküszöbölésével segít megvédeni az emberi életet és az értékes berendezéseket. Ahogy a biztonsági előírások világszerte folyamatosan fejlődnek, az LSZH kábel egyre fontosabb választás a mérnökök, vállalkozók és projekttulajdonosok számára. A kábelek kiválasztásakor mindig ellenőrizze a nemzetközi szabványoknak való megfelelést, és győződjön meg arról, hogy a termék valóban megfelel az LSZH teljesítménykövetelményeinek. GYIK Mit jelent az LSZH? Az LSZH a Low Smoke Zero Halogen rövidítése. LSZH kábel kötelező? Sok projektben – különösen középületekben és közlekedési rendszerekben – az LSZH kábelt gyakran előírják az előírások vagy előírások. Drágább az LSZH kábel? Igen, az LSZH kábelek jellemzően drágábbak, mint a PVC kábelek, de lényegesen nagyobb biztonsági teljesítményt nyújtanak. Környezetbarát az LSZH kábel? Az LSZH kábeleket környezetbarátabbnak tekintik tűzesetekben, mert kevesebb mérgező és korrozív anyagot bocsátanak ki.

A térhálós polietilén (XLPE) szigetelésű kábelek tervezési élettartama általában 20-30 év. Azonban a tényleges működés, a fizikai élettartam a modern XLPE kábelek elérheti a 40-60 évet, feltéve, hogy nincsenek kitéve hosszú távú, maximális terhelési terhelés melletti üzemeltetésnek, és védve vannak a szélsőséges környezeti károktól. 90°C névleges üzemi hőmérsékleten a szigetelőanyag magas dielektromos szilárdságot tart fenn. Ha azonban az üzemi hőmérséklet 95°C és 105°C közé emelkedik, a kábel várható élettartama 7-30 évre csökken. Az XLPE kábelek kiváló elektromos szigetelési tulajdonságaik, rendkívül alacsony dielektromos veszteségük, kiváló hőállóságuk és nagy mechanikai szilárdságuk miatt a közép-, nagy- és extra-nagyfeszültségű elektromos hálózatok mag gerincévé váltak. A kábel élettartama egy dinamikus leromlási függvény, amelyet a hőmérséklet, az elektromos tér, a páratartalom (vízfásító hatás) és a mechanikai igénybevétel együttesen határoznak meg. Alapvető élettartam-adatok és nemzetközi szabványok Tervezési alap: A nemzetközi szabványok, mint például az IEC 60502 szigorúan előírják, hogy az XLPE kábelek maximálisan megengedhető folyamatos üzemi hőmérséklete 90°C. Ezt a küszöbértéket a nagy molekulatömegű polimerek termikus oxidatív lebomlási sebessége alapján határozzák meg. Hőmérséklet határértékek: Az XLPE kábelek megengedett vészhelyzeti túlterhelési hőmérséklete 105°C-tól 130°C-ig terjed, míg a pillanatnyi hőmérséklet, amelyet rövidzárlat során elviselnek, elérheti a 250°C-ot is (legfeljebb 5 másodpercig). Tényleges élettartam: Normál 90°C-os üzemi hőmérsékleten az XLPE anyag várható élettartama 40 és 60 év között van. Ha a kábel a valós alkalmazásokban folyamatosan részterhelés mellett működik (például 70°C körüli vezeték hőmérséklet mellett), akkor a tényleges élettartama könnyen meghaladhatja az 50 éves határt. Az XLPE kábelek fő öregedési mechanizmusai A kábelek szigetelésének öregedése egy visszafordíthatatlan fizikai és kémiai folyamat, amely a dielektromos szilárdság csökkenéséhez vezet. Az elsődleges mechanizmusokat a következő négy feszültség hajtja: Termikus öregedés: A magas hőmérsékletnek való hosszú távú expozíció termikus oxidatív lebomlást okoz. Makroszkóposan ez az anyag ridegségében nyilvánul meg, a szakadási nyúlás (EAB) és a szakítószilárdság jelentős csökkenésével. A műszaki értékelések során, ha az EAB kezdeti értékének 50%-ára esik, az az anyag "fizikai élettartamának végének" minősül. Elektromos öregedés: A szigetelőrétegen belüli mikroszkopikus hibák (például üregek vagy szennyeződések) elektromos tértorzulást okoznak, ami részleges kisüléshez (PD) vezet. Idővel az elektromos korrózió "elektromos fát" képez, amely végül behatol a szigetelőrétegbe, és katasztrofális károsodást eredményez. A nagyfeszültségű egyenáramú (HVDC) alkalmazásokban a tértöltés felhalmozódása szintén súlyosbítja az elektromos tér torzítását. Vízi faképzés: Ez a "láthatatlan gyilkos" nedves környezetben. Változó elektromos tér hatására a nedvesség behatol a szigetelőn belüli mikroszkopikus hibákba, és vízzel teli mikroüregek faszerű hálózatát alkotja. Ez jelentősen csökkenti a szigetelő általános feszültségtűrő képességét. Mechanikai és kémiai igénybevétel: A minimális hajlítási sugárra vonatkozó követelmények be nem tartása a telepítés során (mechanikai kifáradás) a mikroszkopikus méretű üregeket kitágul, ami nagymértékben elősegíti a részleges kibocsátást és a vízfásodást. Ezenkívül az anionok, például a kloridionok tengeri környezetben magas hőmérsékleten kémiai lebomlást válthatnak ki, ami az XLPE térfogati ellenállásának meredek csökkenését okozza. Élettartam előrejelzése és fejlett diagnosztikai módszerek A hátralévő hasznos élettartam (RUL) pontos becsléséhez az iparág a következő matematikai modelleket és roncsolásmentes tesztelési technológiákat alkalmazza: Matematikai modellek Termikus élettartam előrejelző modell: Az Arrhenius-egyenlet alapján. Ez a modell exponenciális összefüggést tár fel a hőmérséklet és az élettartam között: minden 10°C-os hőmérséklet-csökkenésnél a termikus öregedés élettartama megduplázódik. Elektromos stressz életmodell: Az Inverse Power Model (IPM) alapján. Kulcsparamétere, a feszültségállósági együttható (VEC), az anyag elektromos öregedéssel szembeni ellenállását méri. A kiváló minőségű XLPE anyagok VEC-értéke általában 15 és 30 között van. A diagnosztikai módszerek evolúciója DC Hipot (egyenáramú nagy potenciálú tesztelés): Ez mára elavult és rendkívül romboló hatású. A nagy DC feszültség "tértöltést" halmoz fel az XLPE szigetelésen belül. Amikor a váltakozó áramú működés újraindul, a rárakódó elektromos mezők azonnal lebonthatják a törékeny szigetelőréteget. VLF (nagyon alacsony frekvenciájú) tesztelés: Az iparág által kedvelt alternatíva. Ultra alacsony frekvenciájú (0,1 Hz) váltakozó áramot használ, amely elkerüli a tértöltés hatását, miközben a súlyosan leromlott hibákat biztonságosan lebontja az ellenőrzött tesztelés során. Tan Delta (dielektromos veszteségszög érintő) diagnosztika: Az "arany standard" a vízfa öregedésének és az XLPE kábelek nedvességbejutásának értékelésére. Azáltal, hogy méri a veszteségértékek nem lineáris növekedését a tesztelési feszültség emelkedésével (a "Tip-up" effektus), pontosan számszerűsíti az öregedés súlyosságát. Részleges kisülés (PD) figyelése: A szigetelőrétegen belüli mikroszkopikus hibák (pl. légrések az illesztésekben vagy sérült árnyékoló rétegek) pontos meghatározására szolgál. Mérnöki gyakorlat és minőségbiztosítás az XLPE kábel élettartamának meghosszabbításához Az XLPE kábelek 50 év feletti élettartamának eléréséhez átfogó minőség-ellenőrzésre van szükség a gyártástól a működésig: Végső ellenőrzés a gyártásban és a prémium anyagválasztásban A nagy tisztaságú anyagokat ultratiszta környezetben kell használni és előállítani. A háromszoros extrudálási eljárás megvalósítása atomi szintű kötést biztosít a vezetőpajzs, az XLPE szigetelőréteg és a szigetelőpajzs között, teljesen kiküszöbölve a rétegek közötti légréseket, amelyek részleges kisülést válthatnak ki. Tree-Retardant XLPE (TR-XLPE) anyagok és átfogó vízzáró kialakítások (hosszirányú vízzáró fonalak/szalagok, radiális vízzáró burkolatok) használata a külső nedvesség teljes elszigetelésére. Megfelelő telepítés és mechanikai védelem A hajlítási sugarat (a külső átmérő legalább 10-15-szöröse) és a húzófeszültséget szigorúan ellenőrizni kell, hogy elkerüljük a szigetelőréteg mikrorepedéseit. A csatlakozások és a végződések a kábelvonal legsérülékenyebb részei. Előállításukat viszonylag száraz, pormentes környezetben kell végezni, hogy elkerüljük a szennyeződések bejutását. Működési környezet optimalizálása és hőkezelés Tartson ésszerű távolságot a kábelek között, hogy megkönnyítse a hőelvezetést és megakadályozza a hő felhalmozódását. Javasoljuk, hogy a csökkentett üzemmódot alkalmazza, megfelelő kapacitási tartalékot hagyva a hosszú távú, teljes terhelésű működés elkerülése érdekében. Szereljen fel megbízható túlfeszültség-védőket (villámhárítót), hogy elnyelje a kapcsolási túlfeszültségek és villámcsapások okozta nagyfrekvenciás feszültségcsúcsokat. Gyakran Ismételt Kérdések: 1. kérdés: Miért használnak a modern energiaellátó rendszerek széles körben XLPE kábeleket a hagyományos PVC kábelek helyett? V: Az XLPE (Cross-Linked Polyethylene) háromdimenziós, hálózatba kapcsolt, hőre keményedő szerkezettel rendelkezik, amely akár 90°C-ig folyamatos üzemi hőmérsékletet tesz lehetővé, ami messze meghaladja a PVC-t (maximum 70°C). Ezenkívül az XLPE nagyobb dielektromos szilárdsággal, kisebb dielektromos veszteséggel büszkélkedhet, és égéskor nem bocsát ki mérgező halogéngázokat. Teljesen felülmúlja a PVC kábeleket mind élettartam, mind elektromos teljesítmény tekintetében. Q2: Az XLPE kábel maximális üzemi hőmérséklete 90°C. Ha időnként túllépi ezt a hőmérsékletet, akkor a kábel azonnal kiég? V: Nem ég ki azonnal, de felgyorsítja a termikus öregedést. A nemzetközi szabványok megengedik a rövid távú vészhelyzeti túlterhelést 105°C-ig vagy akár 130°C-ig. Az Arrhenius öregedési modell szerint azonban minden 10°C-on a hőmérséklet meghaladja a névleges értéket, a szigetelőréteg lebomlási sebessége megduplázódik. A hosszú távú túlmelegedés drasztikusan csökkenti a kábel teljes élettartamát. 3. kérdés: Mi az a "Water Treeing" és hogyan előzhető meg? V: A vízfásítás mikroüregek faszerű hálózata, amely akkor képződik, amikor a nedvesség behatol a szigetelő mikroszkopikus hibáiba, és folyamatosan terjed az XLPE kábelekben váltakozó elektromos mező és nedves környezet együttes hatása alatt. A megelőzési módszerek a következők: vízzáró kialakítások (például radiális vízzáró köpenyek és hosszirányú vízzáró fonalak) alkalmazása, fát gátló anyagok (TR-XLPE) használata, valamint annak biztosítása, hogy a kábel külső burkolata ne karcolódjon meg a telepítés során. 4. kérdés: Szeretném tesztelni a hosszú évek óta üzemelő kábelek szigetelési állapotát. Használhatok szabványos DC Hipot tesztert? V: Egyáltalán nem. Hagyományos nagyfeszültségű egyenáramú tesztek végrehajtása XLPE kábeleken rendkívül romboló hatású. A nagy DC feszültség "tértöltést" halmoz fel a szigetelésben. Amint a teszt után helyreáll a váltakozó áramú áramellátás, a szigetelőréteg – amely egyébként továbbra is normálisan működhetett volna – nagyon érzékeny az azonnali tönkremenetelre. 5. kérdés: Ha a DC Hipot tesztelést nem szabad használni, hogyan kell tudományosan értékelni az XLPE kábelek öregedési fokát? V: Az iparági szabványok a nagyon alacsony frekvenciájú (VLF, 0,1 Hz) váltakozóáramú feszültségellenállás tesztelését javasolják Tan Delta (Dielectric Loss Angle Tangent) diagnosztikával kombinálva. A VLF-teszt nem generál káros tértöltést, míg a Tan Delta-teszttel pontosan számszerűsíthető a kábelen belüli vízfakadás súlyossága a szivárgóáram nem-lineáris növekedési jellemzőinek (Tip-up) mérésével különböző feszültségeknél, ezáltal segítve a megelőző cserék megtervezését. Rendkívül megbízható XLPE kábeleket keres következő projektjéhez? > A HUAPU CABLE mérnökcsapata készen áll a kábelek kiválasztására, testreszabására és telepítésére. Forduljon hozzánk még ma műszaki konzultációért vagy egyedi árajánlatért.

Bevezetés A réz-alumínium vezetékezés gyakori összehasonlítás az elektromos tervezésben, mivel mindkét anyagot széles körben használják, de eltérő igényeket szolgálnak ki. A réz nagyobb vezetőképességéről és kompakt méretéről ismert, míg az alumínium könnyebb és költséghatékonyabb számos nagyszabású alkalmazáshoz. Ez az útmutató ismerteti a réz és alumínium vezetékek előnyeit és hátrányait, így az olvasók kiválaszthatják a megfelelő opciót a teljesítmény, a költségvetés és a telepítési követelmények alapján. 1. Elektromos vezetőképesség A vezetőképesség a legfontosabb műszaki különbség a réz és az alumínium vezetékek között. Általában az International Heat Copper Standard (IACS) szerint mérik, ahol a réz 100%-ra van beállítva. Réz: A réz kiváló vezetőképességgel rendelkezik, és kisebb vezetékméretben több áramot képes szállítani. Emiatt kiváló választás lakossági vezetékekhez, kereskedelmi épületekhez, motorokhoz, transzformátorokhoz és más helyérzékeny áramkörökhöz. Alumínium: Az alumínium jól vezeti az elektromosságot, de a réz vezetőképességének körülbelül 61%-a. Ugyanennek a terhelésnek az elviseléséhez az alumínium vezetékeknek nagyobb keresztmetszeti területet kell használniuk, ami befolyásolhatja a vezetékek kitöltését és a telepítés rugalmasságát. 2. Súly és telepítés A súly számít a szállításban, a tartószerkezetek tervezésében és a szerelési munkában. Ebben a kategóriában az alumíniumnak nagy előnye van. Réz: A réz sűrű és lényegesen nehezebb, mint az alumínium. Ez a többletsúly általában kezelhető rövid építési meneteknél, de hátrányt jelent a fej feletti átvitelnél, ahol erősebb támasztékokra lehet szükség. Alumínium: Az alumínium a réz sűrűségének körülbelül egyharmada, így számos légi távvezeték és nagy fesztávú alkalmazás számára előnyös választás. Kisebb súlya csökkentheti a szerkezeti terhelést és a beépítési költségeket. 3. Költség-összehasonlítás A költségvetés gyakran a döntő tényező a réz-alumínium vezetékezési projekteknél. Réz: A réz jellemzően drágább a nyersanyagára és a feldolgozási költségek miatt. Cserébe kiváló teljesítményt kínál kisebb csomagban, és gyakran előnyben részesítik, ahol a hosszú távú megbízhatóság az elsődleges. Alumínium: Az alumínium általában az olcsóbb megoldás, és jelentős megtakarításokat eredményezhet nagy telepítéseknél. A projekt teljes költségének azonban tartalmaznia kell a csatlakozó kiválasztását, a lezárás minőségét és az alumínium vezetékekre tervezett telepítési gyakorlatokat is. 4. Biztonság és hosszú távú teljesítmény Modern alumínium kábelek biztonságos lehet, ha megfelelően van megtervezve, megszüntetve és karbantartva. A kulcs a megfelelő eszközök, nyomatékértékek és alumíniumhoz minősített csatlakozók használata. Réz: A réz mechanikailag robusztus, és kevésbé hajlamos a hőtágulás okozta csatlakozási problémákra. Széles körben használják kritikus áramkörökben, mert folyamatosan működik az idő múlásával. Alumínium: Az alumínium a hőmérséklet változásával jobban kitágul és összehúzódik, mint a réz, így a laza vagy összeférhetetlen csatlakozók hőfelhalmozódást okozhatnak. A megfelelően meghatározott csatlakozók és a modern telepítési módszerek segítenek csökkenteni ezt a kockázatot. Gyors összehasonlító táblázat Funkció Réz vezetékek Alumínium vezetékek Vezetőképesség Magasabb (100% IACS) Alacsonyabb (körülbelül 61% IACS) Vezeték mérete Ugyanazon áramerősséghez kisebb Nagyobb ugyanannak az áramnak Súly Nehezebb Könnyebb Költség Magasabb anyagköltség Alacsonyabb anyagköltség Gyakori felhasználások Lakossági vezetékek, kereskedelmi vezetékek, motorok, transzformátorok, kritikus áramkörök Felsővezetékek, elosztó, hosszú fesztávú és költségérzékeny projektek Melyiket érdemes választani? A réz továbbra is a standard választás a legtöbb lakossági és kereskedelmi huzalozási alkalmazáshoz, mivel erős vezetőképességet, kompakt méretet és megbízható, hosszú távú teljesítményt kínál. Az alumínium kiváló választás, ha a súly és a költség a fő szempont, különösen átviteli és elosztási projekteknél, ahol nagyobb vezetékméretek is elfogadhatók. Az alumínium vezetékeknél a megfelelő csatlakozók, a kompatibilis eszközök és a helyes telepítési gyakorlat elengedhetetlen a túlmelegedés, az ívképződés és az idő előtti meghibásodás megelőzése érdekében. Gyakran Ismételt Kérdések Az alumínium vezetékek biztonságosak? Igen, a modern alumínium vezetékek biztonságosak lehetnek, ha a megfelelő csatlakozókkal, eszközökkel és nyomatékbeállításokkal szerelik fel. A régebbi elágazó áramkörű alumínium vezetékek főként a rossz csatlakozások és az összeférhetetlen alkatrészek miatt okoztak problémákat. Miért részesítik előnyben a rezet az épületekben? A rezet előnyben részesítik, mert kisebb méretben több áramot szállít, és sok építési alkalmazásban könnyebben lezárható. Kevésbé érzékeny a hőtágulás okozta csatlakozási problémákra is. Hol használják leggyakrabban alumínium vezetékeket? Az alumíniumot gyakran használják légvezetékekben, elosztórendszerekben és néhány nagyszabású ipari vagy kereskedelmi alkalmazásban, ahol fontos a csökkentett súly és az alacsonyabb költség. Kulcs elvitelek A réz akkor a legjobb, ha a vezetőképesség, a kompakt méret és a hosszú távú megbízhatóság a legfontosabb. Az alumínium akkor a legjobb, ha az alacsonyabb költség és a könnyebb súly többet jelent, mint a vezeték mérete. Alumínium vezetékek esetében a biztonságos teljesítmény a megfelelő csatlakozóktól, kivezetésektől és a kódkompatibilis telepítéstől függ. Következtetés A réz-alumínium vezetékezési döntés a projekt céljaitól függ. Válassza a rezet, ha a teljesítmény, a kompakt méret és a hosszú távú megbízhatóság a legfontosabb. Válassza az alumíniumot, ha a kisebb súly és az alacsonyabb anyagköltség a prioritás, és győződjön meg arról, hogy a telepítés a megfelelő csatlakozókat és kódkompatibilis hardvert használja.

Mik azok az építőhuzalok, és miért fontosak? Építési vezetékek a falakba, mennyezetekbe, vezetékekbe és kábeltálcákba szerelt szigetelt elektromos vezetékek, amelyek a lakossági, kereskedelmi és ipari épületekben elosztják az áramot. Ezek alkotják minden elektromos rendszer gerincét – megfelelően kiválasztott és telepített épületvezetékek, világítás, HVAC, konnektorok és kritikus berendezések nélkül egyszerűen nem működhetnek biztonságosan. Az amerikai tűzoltóság szerint Az elektromos tüzek évente nagyjából 51 000 lakástüzet okoznak több mint 1,3 milliárd dolláros anyagi kárt okozva. Ezeknek az eseményeknek jelentős része helytelen vezetékezésre vezethető vissza – alulméretezett vezetékekre, rossz szigetelésre vagy olyan anyagokra, amelyek nem a telepítési környezethez valók. A megfelelő építési vezeték kiválasztása nem csupán műszaki részlet; ez egy kritikus biztonsági döntés. Az épülethuzalok gyakori típusai A piac az épületvezetékek széles választékát kínálja, mindegyiket meghatározott feszültségértékeknek, környezeti feltételeknek és telepítési módszereknek megfelelően tervezték. A kulcstípusok megértése segít a vállalkozóknak, mérnököknek és létesítményvezetőknek megalapozott beszerzési döntéseket hozni. THHN / THWN Vezeték THHN (hőre lágyuló, magas hőálló nylon bevonatú) és THWN (hőre lágyuló hő- és vízálló nylon bevonatú) A vezetékek a legszélesebb körben használt építési vezetékek Észak-Amerikában. A THHN 90°C-ig száraz helyekre van besorolva, míg a THWN nedves környezetre is kiterjeszti a lefedettséget. A legtöbb modern vezeték kettős THHN/THWN-2 besorolással rendelkezik, így rendkívül sokoldalúan használhatóak kereskedelmi épületek csővezetékeihez. XHHW vezeték Az XHHW vezeték térhálósított polietilén (XLPE) szigetelést használ, így száraz (90 °C) és nedves (75 °C) környezetben egyaránt kiváló teljesítményt nyújt. Nedvességállósága és mechanikai tartóssága miatt előnyös választás ipari létesítményekhez, földalatti csővezetékekhez, valamint vegyszereknek vagy olajoknak kitett helyekre. NM-B kábel (Romex) Nem fém burkolatú kábel, közismert nevén NM-B vagy Romex márkanéven, a szabványos huzalozási megoldás a lakóépületekhez. Két vagy három szigetelt vezetéket és egy földelő vezetéket köt össze egy PVC-köpenyben, leegyszerűsítve a telepítést száraz, védett belső terekben. Az NM-B 60°C-ra van besorolva, és csak beltéri lakossági használatra engedélyezett. HASZNÁLAT-2 és RHH/RHW-2 vezeték A USE-2 (Underground Service Entrance) vezetéket közvetlen betemetéshez és fotovoltaikus rendszerekhez tervezték, térhálósított polietilén szigeteléssel, amely nedves körülmények között 90 °C-ig terjed. Az RHH/RHW-2 vezetékek hőre keményedő gumiszigeteléssel rendelkeznek, és általában kapcsolótáblákhoz, panellapokhoz és ipari áramelosztáshoz használják. Vezeték típusa Szigetelés Max hőmérséklet (száraz/nedves) Tipikus alkalmazás THHN/THWN-2 PVC nylon 90°C/75°C Kereskedelmi vezetékek XHHW-2 XLPE 90°C/90°C Ipari és nedves helyek NM-B PVC köpeny 60°C/N/A Lakossági belső USE-2 XLPE 90°C/90°C Közvetlen temetés és napelemes PV A gyakori épülethuzaltípusok, hőmérsékleti besorolások és tipikus alkalmazások összehasonlítása. Hogyan válasszuk ki a megfelelő építőhuzalt A megfelelő építési huzal kiválasztása számos, egymástól függő tényező értékelésével jár. Bármely lépés kihagyása kódsértést, idő előtti szigetelési hibát vagy tűzveszélyt eredményezhet. 1. Vezető anyaga: réz vs. alumínium Réz kiváló vezetőképességének, rugalmasságának és a legtöbb lezáró hardverrel való kompatibilitásnak köszönhetően továbbra is a domináns vezetőanyag a vezetékek építéséhez. Alumínium A vezetékek könnyebbek és olcsóbbak, így költséghatékonyak a nagy nyomtávú adagolók és szervizbemeneti kábelek (általában 1 AWG és nagyobb) esetén. Az alumínium azonban antioxidáns vegyületet igényel a csatlakozásoknál és az alumínium minősítésű végződéseknél, hogy megakadályozza az ellenállás idővel történő felhalmozódását. 2. Vezetékmérő és ampacity A huzalmérő – Észak-Amerikában AWG-ben (American Wire Gauge) kifejezve – közvetlenül meghatározza az áramátviteli kapacitást vagy ampacity-t. A NEC (National Electrical Code) 310.15(B)(16) táblázata a vezeték mérete, a szigetelés típusa és a környezeti hőmérséklet alapján adja meg az amperasitási értékeket. Általános hivatkozásként: 14 AWG réz - 15A áramkörök (normál világítás) 12 AWG réz - 20A áramkörök (konyha, fürdőszoba konnektorok) 10 AWG réz - 30A áramkörök (szárítók, vízmelegítők) 6 AWG réz — 55A áramkörök (EV-töltők, kis alpanelek) Mindig alkalmazzon korrekciós tényezőket a csőtöltésre, a megemelkedett környezeti hőmérsékletekre és a folyamatos terhelésekre (a 3 órán át tartó terheléshez az áramkört a következőre kell méretezni) a folyamatos terhelés 125%-a ). 3. Névleges feszültség A legtöbb szabványos épülethuzal névleges értéke: 600V , amely a lakossági és kiskereskedelmi alkalmazások túlnyomó többségét lefedi. Középfeszültségű épületvezetékekre (5kV, 15kV, 35kV) van szükség a nagy kereskedelmi kampuszok, ipari üzemek és közüzemi alállomások elsődleges elosztásához. A névleges feszültség és a rendszerfeszültség közötti eltérés kritikus és veszélyes hiba. 4. Telepítési környezet A telepítési környezet határozza meg a szükséges szigetelési fokozatot. A legfontosabb szempontok a következők: Nedves vagy nyirkos helyek - W-besorolású szigetelés szükséges (pl. THWN-2, XHHW-2) Közvetlen temetés — USE-2 vagy UF kábel szükséges; A szabványos THHN a vezetékben nem elfogadható a föld alatt vezetékvédelem nélkül Magas hőmérsékletű területek (kazánok, tetőtéri berendezések közelében) — adja meg a 90°C-os névleges vezetéket, és ellenőrizze, hogy a lezárási névlegességek megegyeznek Plénum terek — CMP-besorolású kábelekre van szükség alacsony füsttartalmú, égésgátló szigeteléssel az NEC 800/820. cikke szerint Az épülethuzalokra vonatkozó legfontosabb szabványok és tanúsítványok A jó hírű épülethuzalokat a nemzeti és nemzetközi szabványoknak megfelelően gyártják és tesztelik. A megfelelőség beszerzés előtti ellenőrzése védelmet nyújt a hamisított vagy nem megfelelő termékek ellen, amelyek átmennek a szemrevételezésen, de terhelés alatt meghibásodnak. UL 83 — Szabvány a hőre lágyuló szigetelésű vezetékekhez és kábelekhez (THHN, THWN) UL 44 — Szabvány hőre keményedő szigetelésű vezetékekhez és kábelekhez (az XHHW, RHW) ASTM B3 / B8 — A lágyított rézvezetők előírásai NEC (NFPA 70) — A National Electrical Code szabályozza az összes épületvezeték felszerelését és méretezését az Egyesült Államokban RoHS / REACH — Európai megfelelőségi irányelvek, amelyek korlátozzák a veszélyes anyagok használatát a szigetelő- és köpeny-keverékekben Az épületvezetékeket mindig olyan gyártóktól szerezze be, amelyek termékei elismert, harmadik féltől származó védjegyet viselnek – jellemzően UL Listed, CSA Certified vagy ETL Listed — a teljesítési nyilatkozatok független ellenőrzésének biztosítása. Bevált telepítési gyakorlatok a vezetékek élettartamának meghosszabbítására Még a legjobb minőségű épülethuzal is gyengébb lesz, ha nem megfelelően szerelik fel. A bevált gyakorlatok követése csökkenti a visszahívásokat, a garanciális igényeket és a hosszú távú meghibásodásokat. Tartsa be a minimális hajlítási sugarat — Idővel szorosan hajlítja a repedésszigetelést. A legtöbb épülethuzalhoz legalább a kábel teljes átmérőjének 5-szörösének megfelelő hajlítási sugár szükséges. Ne lépje túl a csőtöltési határértékeket — Az NEC 9. fejezetének 1. táblázata három vagy több vezető esetén a vezeték keresztmetszeti területének 40%-ára korlátozza a vezetékek kitöltését, megelőzve a hőképződést és a szigetelés károsodását. Használjon megfelelő húzó kenőanyagot — Hosszú vezetékfuttatásokhoz használjon UL-jóváhagyással rendelkező, a vezeték szigetelési típusával kompatibilis huzalhúzó kenőanyagot; a kőolaj alapú kenőanyagok ronthatják a PVC köpenyeket. Nyomatékvégződések a specifikáció szerint — A túl- vagy alulnyomott csatlakozók nagy ellenállású csatlakozásokat hoznak létre, amelyek hőt termelnek. Mindig kalibrált nyomatékcsavarhúzót használjon, és kövesse a gyártó nyomatékértékeit. Az áramkörök egyértelműen címkézhetők — A paneleken és a csatlakozódobozokon található egységes áramkör-címkézés leegyszerűsíti a jövőbeni karbantartást, és csökkenti a karbantartási munkák során bekövetkező véletlen áram alá kerülésének kockázatát. Új trendek az épülethuzaltechnológiában Az épülethuzal-ipar az építőipar, a fenntarthatóság és a villamosítás szélesebb körű trendjeivel párhuzamosan fejlődik. Számos fejlesztés alakítja át a termékleírásokat és a beszerzési stratégiákat. EV Charging Infrastructure Demand Az elektromos járművek gyors elterjedése jelentős keresletet generál a nagyobb nyomtávú épületvezetékek iránt, amelyek képesek támogatni a 2. szintű (240 V, 40–80 A) és az egyenáramú gyorstöltést (3. szint). Iparági elemzők előrejelzése szerint az amerikai elektromos járművek töltési infrastruktúra piaca 2030-ra meghaladja a 100 milliárd dollárt , tartós keresletet teremtve a 6 AWG-s, 250 kcmil-es rézvezetékek iránt a kereskedelmi parkolókban és többlakásos épületekben. Halogén- és füstmentes szigetelés A növekvő tűzbiztonsági tudatosság és a szigorúbb építési szabályzatok Európában és Ázsiában felgyorsulnak halogénmentes, füstmentes, nulla halogén (LSZH) építési vezetékek. Lánghatásnak kitéve az LSZH szigetelés lényegesen kevesebb mérgező füstöt és korrozív gázt termel a szabványos PVC-hez képest, javítva a evakuálási biztonságot és csökkentve a berendezés károsodását az adatközpontokban, tranzitalagutakban és sokemeletes épületekben. A réz árának ingadozása és az alumínium alternatívái A réz ára jelentős ingadozást tapasztalt, 2024-ben rekordmagasságokat ért el 5,00 USD/lb felett. Ez újra felkeltette az érdeklődést a rézbevonatú alumínium (CCA) hibridekkel ellátott alumíniumvezetők iránt bizonyos adagoló alkalmazásokhoz, ami költségcsökkentést kínál. 30-50% lineáris lábonként nagy kereskedelmi projekteken, ahol megfelelően alkalmazzák AL-minősítésű berendezésekkel.

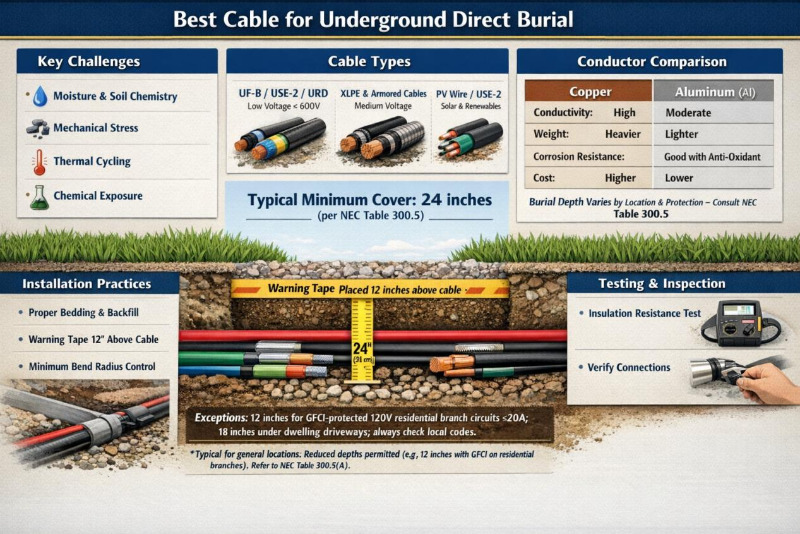

Dokumentum verzió: 1.0 Cél: Objektív útmutatást adni a villamosmérnököknek, vállalkozóknak és projektmenedzsereknek a kiválasztás svagyán kábelek alkalmas közvetlen temetésre, biztosítva a hosszú távú megbízhatóságot és a nemzetközi szabványoknak való megfelelést. 1. Bevezetés Ha az infrastruktúra hosszú élettartamáról van szó, válassza ki a megfelelő kábelt Közvetlen temetés (DB) az egyik legkritikusabb döntés az elektromos tervezés és szerelés terén. A védőcsöves kábelekkel ellentétben a közvetlenül eltemetett kábelek folyamatosan ki vannak téve a következőknek: Talajnedvesség és talajvíz Változó talajkémia és pH Mechanikai igénybevételek kőzetekből, visszatöltésből és talajmozgásból Termikus ciklus működés közben Ez az útmutató meghatározza a legfontosabb követelményeket, alkalmazásonként javasolja a kábeltípusokat, összehasonlítja a vezetékek anyagait, és felvázolja a 30 éves élettartam eléréséhez szükséges alapvető szerelési gyakorlatokat. 2. Közvetlen temetési kábel követelményei Egy kábel csak akkor tekinthető alkalmas közvetlen betemetésre, ha a szigetelését és a külső burkolatát kifejezetten úgy tervezték, hogy ellenálljon: Nedvesség behatolása és a degradációs jelenségek, mint például a vízfásodás Mechanikai sérülés éles tárgyaktól, talaj ülepedéstől vagy véletlen kiásástól Vegyi támadás talajszennyeződésektől, műtrágyáktól vagy talajvíztől Hő- és környezeti stressz normál és túlterhelési körülmények között A szabványos beltéri besorolású kábelek (pl. THHN, közönséges PVC építőhuzalok). nem közvetlen temetésre alkalmas további mechanikai védelem nélkül. 3. Ajánlott kábeltípusok alkalmazás szerint A kábel kiválasztása a feszültségosztálytól, a terhelési követelményektől, a környezeti feltételektől és az érvényes regionális/nemzeti szabványoktól (pl. NEC, IEC 60502 vagy helyi megfelelők) függ. 3.1 Lakossági és könnyű kereskedelmi (alacsony feszültség ≤ 600 V) UF-B (földalatti adagoló) Szilárd, hőre lágyuló burkolat, amely minden vezetőt beburkol; széles körben használják elágazó áramkörökhöz nedves helyeken. HASZNÁLAT-2 / RHW-2 / XHHW-2 XLPE szigetelésű egyvezetékes, 90°C nedves/száraz névleges hőmérséklet; gyakori a szolgálati bejáratoknál és adagolóknál. Sokan több minősítéssel rendelkeznek a sokoldalúság érdekében. URD (földalatti lakossági elosztás) Előszerelt alumínium triplex/quadruplex kábelek XLPE szigeteléssel; domináns választás a költséghatékony lakossági földalatti szolgáltatások számára. 3.2 Kereskedelmi, ipari és közüzemi (középfeszültségű és nagy terhelésű) XLPE szigetelésű kábelek A térhálós polietilén szigetelés kiváló hőstabilitást (90–105 °C folyamatos), ellenáll a környezeti feszültségrepedéseknek és hosszú távú teljesítményt nyújt nedves környezetben. Gyakori konstrukciók: egymagos vagy többmagos PVC, PE vagy LSOH burkolattal. Alkalmazható szabványok: IEC 60502-1 (LV), IEC 60502-2 (MV), UL 44, UL 854 stb. Páncélozott kábelek (a fokozott mechanikai védelem érdekében) STA (acélszalagos páncél) - Hatékony a zúzódás és a rágcsálók okozta károk ellen. SWA (acélhuzal páncél) – Kiváló szakítószilárdság; ideális instabil talajokhoz vagy hosszú húzásokhoz. 3.3 Megújuló energiaforrások és fotovoltaikus berendezések USE-2 or PV vezeték (UL 4703) UV-álló, magas hőmérsékletű (90-150°C); alkalmas szabadon futó futásokra és eltemetett szegmensekre. A kettős besorolású XLPE vezetékek (pl. RHW-2/USE-2) egyre gyakrabban specifikáltak. 4. Vezetőanyag-összehasonlítás Funkció Réz (Cu) Alumínium (Al / Ötvözet / ACSR) Elektromos vezetőképesség Magas (≈100% IACS) Mérsékelt (≈61% IACS az EK-osztályhoz; az ötvözetek jobbak) Súly Nehezebb Lényegesen könnyebb (könnyebb kezelhetőség/húzás) Korrózióállóság Kiváló Jó, ha megfelelően lezárják az inhibitorokkal Anyagköltség Magasabb Alacsonyabb, különösen nagyobb vezetékméreteknél Tipikus alkalmazások Nagy terhelésű áramkörök, szűk helyek, kritikus lezárások Távolsági adagolók, közüzemi elosztás, költségvezérelt projektek Fontos megjegyzés az alumínium vezetőkkel kapcsolatban: Mindig használjon UL-listán szereplő vagy azzal egyenértékű csatlakozókat, használjon jóváhagyott antioxidáns vegyületet, és kövesse a gyártó nyomaték specifikációit az oxidációval kapcsolatos csatlakozási hibák minimalizálása érdekében. 5. Alapvető telepítési gyakorlatok A kábel élettartamának és biztonságának maximalizálása érdekében: 1. Minimális temetési mélység Tartsa be a helyi/országos elektromos előírásokat. Tipikus értékek (példa a NEC 300.5 táblázatból): Lakossági leágazó áramkörök (120/240 V GFCI védelemmel): 12-18 hüvelyk Általános közvetlen temetés (a legtöbb helyen): 24 hüvelyk Járművek alatti forgalmi területek (felhajtók, utak): 24 hüvelyk vagy nagyobb Csővezetékben: csökkentett mélységek megengedettek (6-18 hüvelyk a vezeték típusától függően) 2. Ágynemű és kitöltés Helyezzen 4–6 hüvelyk tiszta homokot vagy finom, kőmentes talajt a kábel alá és köré, hogy megvédje magát az éles tárgyaktól. 3. Figyelmeztetés és mechanikai védelem Szereljen fel érzékelhető földalatti figyelmeztető szalagot 12 hüvelykkel a kábel fölé. Használjon betonlapokat, védőtáblákat vagy perselyeket a magas kockázatú ásatási zónákban. 4. További bevált gyakorlatok Vegye figyelembe a gyártó által megadott minimális hajlítási sugarat. Szabályozza a húzófeszültséget, hogy elkerülje a köpeny vagy a szigetelés károsodását. Szerelés és visszatöltés után végezze el a szigetelési ellenállás (megger) vizsgálatát. 6. Összefoglalás – Kiválasztási irányelvek Projekt típusa Ajánlott kábeltípusok Főbb előnyök Szabványos lakossági / kiskereskedelmi UF-B, USE-2/RHW-2/XHHW-2, URD alumínium Költséghatékony, széles körben elérhető Ipari / közüzemi áramelosztás XLPE-szigetelt (szükség esetén páncélozott STA/SWA) Kiváló termikus és környezetvédelmi teljesítmény Napelem / megújuló energia USE-2, PV vezeték (UL 4703), kettős besorolású XLPE UV-állóság, magas hőmérsékleti besorolás Mindig ellenőrizze a vonatkozó szabványok (NEC, IEC 60502 sorozat vagy helyi előírások) legújabb kiadásának való megfelelést, tekintse át a gyártó adatlapjait, és végezzen helyszínspecifikus kockázatértékelést. Támogatjuk projektjét: Forduljon műszaki szakértőinkhez az XLPE páncélozott kábelekre, USE-2 megfelelőkre, SWA-változatokra és egyebekre vonatkozó, személyre szabott specifikációkért, szabvány megfelelőségi segítségért vagy részletes adatlapokért.
