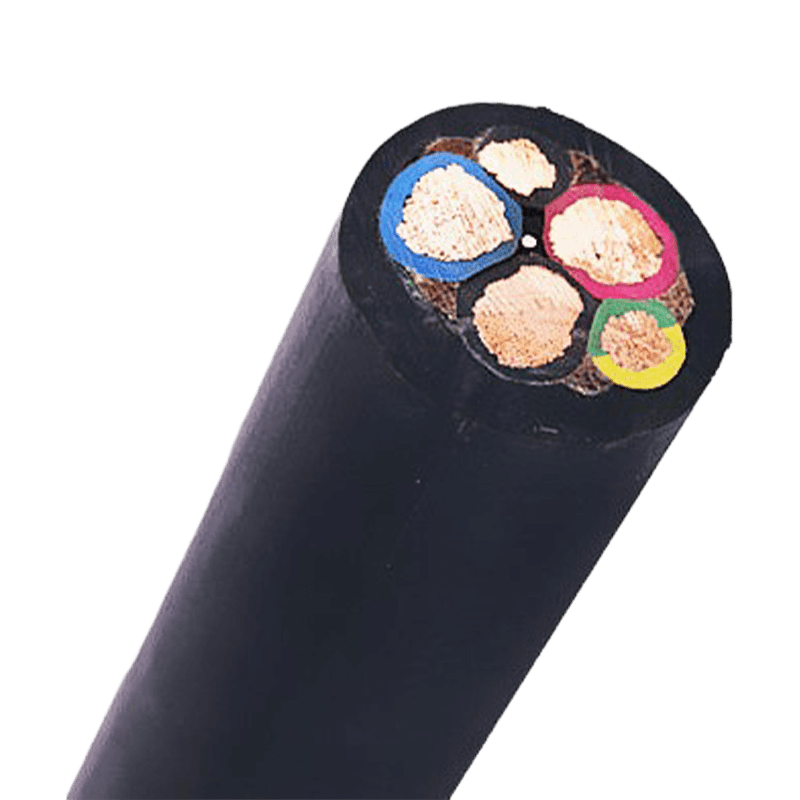

Ipari környezetben a kábelhibák nem csak kényelmetlenséget okoznak – költséges állásidőt, biztonsági kockázatokat és berendezések károsodását idézik elő. A megfelelő kábel kiválasztását azonban gyakran utólagos gondolatként kezelik. Elektromos berendezések kábelei egy széles és műszakilag igényes kategória, amely a vezérlőrendszerektől és automatizálási panelektől a gumiburkolatú hordozható berendezésekig és a számítógépes jelvezetékekig mindent lefed. A megfelelő választáshoz az alkalmazás, a környezet és a kábel alapvető specifikációinak világos megértése szükséges. Ez az útmutató öt kulcsfontosságú tényezőt ismertet, amelyeket minden mérnöknek és beszerzési szakembernek értékelnie kell, mielőtt meghatározná az elektromos berendezések ipari felhasználásra szánt kábeleit. Mik azok az elektromos berendezések kábelei? Az elektromos berendezések kábelei a nagyfeszültségű erőátviteli kábelektől eltérő kategóriát alkotnak. Míg az erősáramú kábelek nagy feszültségen nagy távolságokra szállítják az áramot, addig az elektromos berendezések kábeleit gépekben, vezérlőrendszerekben, épületekben és ipari berendezésekben való használatra tervezték – jellemzően alacsony és közepes feszültségszinteken. Az ipari műveletek idegrendszereként szolgálnak, energiát, vezérlőjeleket és adatokat továbbítanak az alkatrészek között. Ez a kategória több kulcsfontosságú alkategóriát tartalmaz, amelyek mindegyike saját tervezési specifikációkkal rendelkezik: Építési vezetékek — világításra, konnektorokra és általános villamosenergia-ellátásra szolgáló szerkezeteken belüli rögzített berendezésekben használják. Burkolt vezetékek — többvezetős vezetékek külső védőburkolattal, beltéri és könnyűipari berendezésekhez. Vezérlő kábelek — vezérlőjelek továbbítására tervezték berendezések, panelek és automatizálási rendszerek között. Számítógépes kábelek — ipari számítógépes és műszerrendszereken belüli adat- és jelátvitelre tervezték. Gumiburkolatú kábelek — rugalmas, tartós kábelek mobil berendezésekhez, kültéri használatra és zord mechanikai körülményekhez. Az első lényeges lépés annak megértése, hogy melyik alkategória felel meg az alkalmazásának – mielőtt bármilyen más specifikációt megvizsgálna. 1. kulcstényező: Párosítsa a kábeltípust az alkalmazásához A kábelválasztás során a leggyakoribb és legköltségesebb hiba az, hogy olyan kábeltípust választunk, amely nem felel meg a ténylegesen elvégzendő funkciónak. A rögzített vezérlőpanelben jól működő kábel gyorsan meghibásodik, ha mozgó robotkaron használják. Hasonlóképpen, az általános célú épületvezeték nem megfelelő a precíz jelintegritást igénylő gyári automatizálási rendszerekhez. Használja az alábbi táblázatot kiindulási referenciaként a kábel típusának az alkalmazáshoz való illesztéséhez: Kábeltípus-választási útmutató ipari alkalmazás szerint Alkalmazás Ajánlott kábeltípus Kulcskövetelmény PLC panelek, relérendszerek, műszerek Vezérlő kábelek Többvezetős, árnyékolt, kisfeszültségű jel Ipari számítógépek, adatgyűjtés, szenzorok Számítógépes kábelek Magas jelintegritás, EMI árnyékolás Hordozható berendezések, daruk, hegesztőgépek Gumiburkolatú kábel Rugalmasság, mechanikai tartósság, időjárásállóság Fix beltéri vezetékek, panelek, gépházak Burkolt vezetékek Kompakt telepítés, többvezetős, költséghatékony Általános épület áramellátás Építési vezetékek Egy- vagy többmagos, szabványos szigetelés A gyakori mozgást igénylő alkalmazásoknál – mint például a szállítószalagok, robotkarok vagy hordozható szerszámok – mindig előnyben részesítsék a finom sodrású vezetékekkel és rugalmas szigetelőanyagokkal rendelkező kábeleket. A rögzített telepítések szilárd vagy kompakt szálú vezetékeket használhatnak, amelyek jellemzően kisebb ellenállást és kisebb átmérőt kínálnak egy adott névleges áramerősség mellett. 2. kulcstényező: Vezetőanyag – réz vagy alumínium? A vezeték minden kábel magja, és az anyagválasztás közvetlenül befolyásolja a vezetőképességet, a súlyt, a rugalmasságot és a hosszú távú megbízhatóságot. Az ipari elektromos berendezésekben, a réz a domináns választás , és jó okkal. A réz lényegesen nagyobb elektromos vezetőképességet biztosít, mint az alumínium – nagyjából 60%-kal jobb –, ami azt jelenti, hogy a rézkábel kisebb keresztmetszetben képes ugyanazt az áramot továbbítani. A réz ellenállóbb a korrózióval szemben, könnyebben zárható le, és sokkal jobban bírja a mechanikai igénybevételt és az ismételt hajlítást, mint az alumínium. Az aktív berendezésekben használt vezérlőkábelek, számítógép-kábelek és gumiburkolatú kábelek esetében a rézvezetékek az alapfelszereltség. Az alumínium vezetékeknek igenis van szerepük az ipari környezetben, de elsősorban az áramelosztó infrastruktúrában – például felsővezetékekben és szolgáltató bejáratokban –, ahol a súlymegtakarítás és az alacsonyabb anyagköltség meghaladja a vezetőképesség hátrányát. A gépeken és vezérlőrendszereken belüli elektromos berendezések kábeleihez alumíniumot ritkán írnak elő. A rézvezetékek meghatározásakor vegye figyelembe a sodrásos konfigurációt is: a sodrott rézvezetők biztosítják a szükséges rugalmasságot az olyan kábelekhez, amelyeket a telepítés és a karbantartás során meg kell hajlítani, szűk helyen vezetni vagy a kapcsokhoz csatlakoztatni. 3. kulcstényező: Szigetelő- és köpenyanyagok A szigetelés és a külső burkolat határozza meg, hogy a kábel mennyire bírja túl működési környezetét. Ennek tévedése felgyorsítja a leromlást, a szigetelés meghibásodását okozza, és végül a rendszer meghibásodásához vezet. A három leggyakoribb szigetelőanyag-család a PVC, az XLPE és a gumi – mindegyik eltérő teljesítményjellemzőkkel rendelkezik. Az ipari felhasználásra szánt általános kábelszigetelő anyagok összehasonlítása Anyag Hőmérséklet tartomány Kulcs erőssége Tipikus használati eset PVC (polivinil-klorid) -15°C és 70°C között Költséghatékony, rugalmas, égésgátló opciók állnak rendelkezésre Beltéri vezérlőpanelek, épület vezetékek XLPE (keresztkötésű polietilén) -40°C és 90°C között (rövid távon 250°C-ig) Kiváló hő- és vegyszerállóság, alacsony dielektromos veszteség Ipari gépek, kültéri és földalatti berendezések Gumi (EPR / neoprén) -40°C és 90°C között Kiváló rugalmasság, olaj- és vízállóság, mechanikai szívósság Hordozható berendezések, bányászat, élelmiszer-feldolgozás, kültéri használatra Extrém meleg vagy nyílt láng kockázatával járó környezetek esetén vegye figyelembe Lángálló, magas hőmérsékletnek ellenálló kábelek , amelyeket kifejezetten úgy terveztek, hogy a hőterhelés alatt is megőrizzék integritásukat, miközben megakadályozzák a tűz továbbterjedését. Az élelmiszer- és italfeldolgozás során, ahol a kábeleknek el kell viselniük a rendszeres vegyszeres tisztítást és a nagynyomású mosást, a neoprén vagy EPR gumiköpenyek biztosítják a szükséges ellenállást a maró anyagokkal és a nedvesség behatolásával szemben. Az alacsony füsttartalmú, nulla halogén (LSZH) burkolatot egyre gyakrabban írják elő zárt vagy nyilvános ipari terekben – például alagutakban, vasúti terminálokban és adatközpontokban –, mert minimalizálja a mérgező gázok kibocsátását tűz esetén, védve a személyzetet és az érzékeny berendezéseket egyaránt. 4. kulcstényező: Környezeti és mechanikai feltételek Az ipari kábelek olyan fizikai igénybevételnek vannak kitéve, mint az irodai vagy lakossági kábelek. A kábel kiválasztása előtt végezzen szisztematikus felmérést a környezeti és mechanikai feltételekről, amelyekkel a kábel élettartama során szembesül. Az értékelendő kulcskérdések a következők: Szélsőséges hőmérséklet: Működik a kábel kemencék, hűtők vagy kültéri létesítmények közelében, ahol nagy szezonális hőmérséklet-ingadozások vannak? Győződjön meg arról, hogy a kábel névleges hőmérsékleti tartománya lefedi a teljes működési spektrumot, nem csak az átlagot. Nedvesség és vegyi expozíció: A kábel ki lesz téve víznek, olajoknak, hidraulikafolyadékoknak vagy ipari oldószereknek? Ezekhez speciális köpenyanyagokra és bizonyos esetekben páncélozott szerkezetre van szükség. Mechanikai feszültség: A kábelt rögzítették, vagy ismétlődően meghajlik, csavarodik vagy megfeszül? A robotkarokon vagy kábeltartókon (pl. vontatóláncok) lévő kábelek rendkívül rugalmas kialakítást igényelnek megerősített magokkal. Rezgés: A motorral, kompresszorral vagy forgó géppel felszerelt berendezések folyamatos vibrációt keltenek. A sodrott vezetékek és a rugalmas szigetelés elengedhetetlenek a kifáradás miatti törések elkerüléséhez. UV és időjárási kitettség: A kültéri telepítésekhez UV-stabilizált külső burkolatra van szükség, hogy megakadályozzák a napfény által okozott idő előtti károsodást. Változtatható fordulatszámú motoros hajtásokat használó alkalmazásoknál kritikus a speciális kábeltervezés. Változtatható frekvenciájú meghajtó (VFD) kábelek Arra tervezték, hogy ellenálljanak a VFD vezérlők által generált nagyfrekvenciás feszültségimpulzusoknak, amelyek gyorsan tönkretehetik a szabványos kábeleket a szigetelési feszültség és a visszavert hullámhatások révén. 5. kulcstényező: Névleges feszültség, áramkapacitás és árnyékolás Három elektromos specifikáció alkotja a kábelválasztási döntés gerincét: a névleges feszültség, az áramhordozó kapacitás (apacitás) és az árnyékolás. Névleges feszültség meghatározza azt a maximális üzemi feszültséget, amelyet a kábel szigetelése biztonságosan elviselhet. Mindig olyan kábelt válasszon, amely a rendszer névleges feszültségével megegyező vagy afeletti névleges – és vegye figyelembe a rendszerben előforduló lehetséges feszültségcsúcsokat vagy tranziens túlfeszültségeket. Az alulméretezett névleges feszültség használata a szigetelés meghibásodásához vezet, és komoly tűz- és biztonsági kockázatot jelent. Jelenlegi kapacitás (apacitást) a vezeték keresztmetszete határozza meg, mm²-ben vagy American Wire Gauge-ben (AWG) mérve. A terheléshez túl kicsi vezető túlmelegszik, felgyorsítja a szigetelés öregedését, és végül meghibásodik. Számítsa ki a maximális várható áramerősséget, adjon hozzá megfelelő biztonsági ráhagyást, és vegye figyelembe a hosszabb kábelfutások során bekövetkező feszültségesést is – különösen azokon a gyártósorokon, ahol a kábelek átnyúlhatnak több tíz méterig. Árnyékolás kritikus olyan környezetben, ahol elektromágneses interferencia (EMI) van jelen. Az ipari létesítmények tele vannak elektromágneses zavarforrásokkal: a frekvenciaváltók, az ívhegesztők, az indukciós kemencék, a nagy motorok és a HVAC berendezések jelentős elektromos zajt keltenek. Az ilyen környezetben használt vezérlőkábeleket és számítógépes kábeleket árnyékolni kell – jellemzően fonott réz- vagy alumíniumfólia-árnyékolással – a jel integritásának védelme érdekében. Az árnyékolatlan kábelek magas EMI-s környezetben a hamis vezérlőrendszeri hibák és adathibák vezető okai amelyeket köztudottan nehéz diagnosztizálni. Árnyékolt kábelek vezetésekor mindig ügyeljen arra, hogy az árnyékolás egyik végén (vagy mindkét végén, az interferencia gyakoriságától függően) megfelelően földelve legyen, hogy hatékony legyen. Megfelelőségi szabványok, amelyeket ismernie kell Az ipari kábeleknek meg kell felelniük az elismert biztonsági és teljesítmény szabványoknak. Az ellenőrizhető megfelelőség nélküli kábelek vásárlása szabályozási és biztonsági kockázatot jelent – ​​különösen az exportpiacokon vagy az olyan szabályozott iparágakban, mint az olaj és a gáz, az energiatermelés és a vasúti tranzit. A legfontosabb szabványok, amelyekkel tisztában kell lenni, a következők: IEC (Nemzetközi Elektrotechnikai Bizottság): Az IEC szabványok (mint például az IEC 60227 a PVC szigetelésű kábelekre és az IEC 60245 a gumiszigetelésű kábelekre) világszerte elismertek és széles körben szükségesek a nemzetközi projektekben. GB (kínai nemzeti szabvány): Kötelező a Kínában gyártott és értékesített termékekhez, gyakran igazodva az IEC-hez, de meghatározott helyi követelményeknek. UL (Underwriters Laboratories) / NEC: Az Egyesült Államokban és számos exportpiacon végzett projektekhez szükséges. Az UL lista megerősíti, hogy a kábelt tesztelték, és megfelel az észak-amerikai biztonsági követelményeknek. CE jelölés: Az EU biztonsági, egészségügyi és környezetvédelmi követelményeinek való megfelelést jelzi – elengedhetetlen az európai ipari projektekben használt kábelekhez. ROHS megfelelőség: Korlátozza a veszélyes anyagok használatát az elektromos és elektronikus berendezésekben – ezt a globális beszerzési szabványok egyre inkább megkövetelik. Mindig kérjen megfelelőségi tanúsítványt és vizsgálati jelentést a kábelszállítótól. Egy jó hírű gyártó magától értetődően biztosítja a teljes dokumentációt. Gyakori hibák, amelyeket el kell kerülni az ipari kábelek kiválasztásakor Még a tapasztalt mérnökök is elkövetnek elkerülhető hibákat a kábelspecifikáció során. Ha ismeri a leggyakoribb buktatókat, jelentős költségeket és állásidőt takaríthat meg: Kereskedelmi minőségű kábelek használata ipari környezetben. A kereskedelmi kábeleket ellenőrzött irodai vagy lakókörnyezetekhez tervezték. Hiányzik belőlük a mechanikai szilárdság, a szigetelés vastagsága és a környezeti besorolása, amely a gyári padlókhoz, kültéri telepítésekhez vagy a vibrációt és hőt okozó gépekhez szükséges. Az előzetes költségmegtakarítást gyorsan eltüntetik az idő előtti meghibásodások. A telepítési környezet figyelmen kívül hagyása a specifikáció szakaszában. Az elektromos teljesítményre megfelelően meghatározott, de a hőmérsékleti vagy vegyszerállósági besorolását meghaladó környezetben telepített kábel korán meghibásodik. A specifikáció véglegesítése előtt mindig értékelje a telepítési feltételeket. A vezetékek alulméretezése a költségek csökkentése érdekében. A kábel maximális áramkapacitásának vagy annak közelében történő működtetése felgyorsítja a szigetelés öregedését és jelentősen csökkenti a kábel élettartamát. Olyan vezetékeket határozzon meg, amelyeknek ésszerű árammagasságuk van – általában 20–30%-kal kisebb, mint a kábel névleges kapacitása normál üzemi körülmények között. Az árnyékolás kihagyása zajos környezetben. Egy több VFD-vel, motorral és hegesztőberendezéssel rendelkező létesítményben az árnyékolatlan vezérlő- vagy jelkábelek működtetése gondot okoz. Az árnyékolt kábelek hozzáadásának költsége minimális az EMI okozta szakaszos vezérlési hibák diagnosztizálására fordított mérnöki időhöz képest. Következtetés Az ipari alkalmazáshoz megfelelő elektromos berendezés kábelének kiválasztása olyan döntés, amely kiterjed a kábel típusára, a vezető anyagára, a szigetelés kémiájára, a mechanikai tervezésre és a szabályozási megfelelőségre. Ezen dimenziók mindegyike számít – és bármely terület gyengesége veszélyeztetheti az egész rendszer teljesítményét és biztonságát. Az ebben az útmutatóban felvázolt öt kulcstényező szisztematikus átdolgozásával a mérnökök és a beszerzési csapatok nem csupán megfelelő, hanem a hosszú távú megbízhatóság és a teljes birtoklási költség szempontjából optimalizált kiválasztásokat is végezhetnek. Ha segítségre van szüksége az adott ipari alkalmazáshoz megfelelő kábel kiválasztásához, a Huapu Cable mérnöki csapata műszaki tanácsadást és egyedi specifikációkat biztosít az elektromos berendezések kábeleinek teljes skálájára vonatkozóan. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

Otthoni hálózat beállításakor sokan szembesülnek egy gyakori kérdéssel: Szükségem van árnyékolt Ethernet kábelre (STP), vagy elég az árnyékolatlan kábel (UTP)? A különbség megértése és annak ismerete, hogy mikor számít az árnyékolásnak, segíthet intelligensebb, költséghatékonyabb döntést hozni otthona beállításával kapcsolatban. Mi az az árnyékolt Ethernet-kábel? Az árnyékolt Ethernet-kábelt (STP) egy extra védelmi réteggel tervezték – általában fóliával vagy fonott árnyékolással –, amelyet a belső vezetékpárok köré tekert. Ez az árnyékolás segít csökkenteni elektromágneses interferencia (EMI) és rádiófrekvenciás interferencia (RFI) . Ezzel szemben az árnyékolatlan csavart érpárú (UTP) kábelek csak a vezetékek csavarásán alapulnak az interferencia minimalizálása érdekében, és a leggyakrabban használt kábelek kábelek otthonokban. Főbb különbségek az STP és az UTP között Funkció Árnyékolt (STP) Árnyékolatlan (UTP) Zavarvédelem Magas Mérsékelt Költség Magaser Lejjebb A telepítés bonyolultsága Nehezebb Könnyű Rugalmasság Kevésbé rugalmas Rugalmasabb Földelési követelmény Kötelező Nem kötelező Árnyékolt Ethernet-kábelre van szüksége otthon? 1. Tipikus otthoni környezet: Nem, nem A legtöbb háztartásban UTP kábelek (például Cat5e, Cat6 vagy Cat6a) több mint elegendőek. Az otthonokban általában nincs elegendő elektromágneses interferencia ahhoz, hogy indokolja az árnyékolt kábelek költségét és bonyolultságát. Ha a beállítás tartalmazza: Szabványos Wi-Fi routerek Játékkonzolok Smart TV-k Otthoni irodák Ekkor az UTP problémamentesen kiváló teljesítményt nyújt. 2. Amikor árnyékolt kábelre lehet szükség Van néhány speciális helyzet, amikor az STP-kábeleknek van értelme: a. Magas interferencia területek Ha az Ethernet-kábelek a közelben futnak: Villamos vezetékek Ipari berendezések Nagyméretű készülékek (pl. HVAC rendszerek) Az árnyékolás segíthet a jel integritásának megőrzésében. b. Fejlett intelligens otthonok A kiterjedt automatizálási rendszerekkel vagy sűrű vezetékezéssel rendelkező otthonok számára előnyös lehet a kisebb interferencia. c. Hosszú kábel fut Ha az Ethernetet hosszabb távolságokon (közel a 100 méteres határhoz) használja, az árnyékolás segíthet csökkenteni a jel romlását. d. Kültéri telepítések Az árnyékolt kábeleket gyakran használják kültéri vagy földalatti létesítményekben, különösen, ha időjárásállósággal párosítják. Fontos szempont: Földelés Az egyik kritikus tényező, amelyet gyakran figyelmen kívül hagynak megfelelő földelés . Az árnyékolt kábeleket megfelelően földelni kell; ellenkező esetben: Rosszabbul teljesítenek, mint az árnyékolatlan kábelek Úgy viselkedjenek, mint az antennák, és interferenciát okozzanak A legtöbb lakástulajdonos számára a megfelelő földelés szükségtelenül bonyolulttá teszi. Költség-haszon elemzés UTP kábel : Megfizethető, könnyen telepíthető és megbízható az otthoni felhasználók 95%-a számára STP kábel : Drágább, nehezebb telepíteni, és csak bizonyos esetekben előnyös Egy tipikus otthoni hálózat esetében az árnyékolt kábelekbe fektetett extra beruházások általában nem jelentenek észrevehető teljesítménynövekedést. A legjobb ajánlás otthoni felhasználóknak A legtöbb felhasználó számára a legjobb választás: Cat6 vagy Cat6a UTP kábel a jövőbiztosság érdekében Kiváló minőségű csatlakozók és megfelelő kábelkezelés Ez a beállítás kiváló sebességet, stabilitást és értéket biztosít felesleges bonyodalmak nélkül. Következtetés Tehát árnyékolt Ethernet-kábelre van szüksége otthonába? A legtöbb esetben a válasz nem. Hacsak nem nagy interferencia-környezetekkel, összetett telepítésekkel vagy speciális beállításokkal van dolgod, az árnyékolatlan Ethernet-kábelek bőven elegendőek megbízható és gyors otthoni hálózatépítéshez. A megfelelő kábel kiválasztása nem a legfejlettebb opció megszerzését jelenti, hanem a tényleges igényeinek megfelelő kábel kiválasztását. A háztartások többsége számára az egyszerű, jól telepített UTP kábelezés a legokosabb és leghatékonyabb megoldás. Ha otthoni hálózatát tervezi, és az elrendezése alapján szeretne ajánlásokat kapni, kérdezzen bátran – a megfelelő alapozás minden változást jelent.

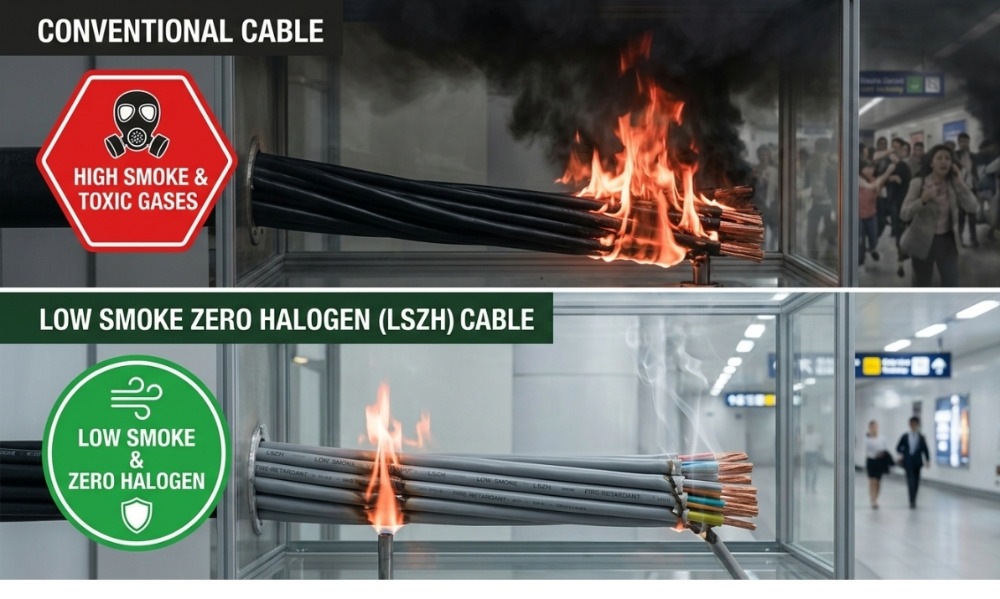

Bevezetés A modern építési és infrastrukturális projektekben a tűzbiztonság kritikus szempont – különösen a kábelválasztásnál. Tűz esetén a kábelek jelentősen befolyásolhatják a füstszintet, a levegő minőségét és a láthatóságot, közvetlenül befolyásolva az evakuálást és a vészhelyzeti reagálást. Itt van LSZH kábel (Alacsony Smoke Zero halogén kábel) lényeges szerepet játszik. A hagyományos PVC kábelekhez képest az LSZH kábelek célja a füstkibocsátás csökkentése és a káros halogéngázok kiküszöbölése. Ebben a cikkben elmagyarázzuk, mi az LSZH kábel, legfontosabb előnyei, hol érdemes használni, és milyen nemzetközi szabványok vonatkoznak rá. Mi az LSZH kábel? LSZH kábel jelentése Alacsony füstmentes halogén kábel , egy olyan típusú kábel, amelyet olyan anyagok felhasználásával gyártanak, amelyek: Alacsony füstszint ha tűznek van kitéve Nincsenek halogén alapú gázok klór vagy bróm A hagyományos PVC-kábelekkel ellentétben az LSZH-kábeleket kifejezetten a tűzbiztonság javítására tervezték. Főbb jellemzők Alacsony füst (LS): Csökkenti a füst sűrűségét, segít megőrizni a láthatóságot az evakuálás során. Nulla halogén (ZH): Megakadályozza a korrozív és mérgező gázok felszabadulását, amelyek károsíthatják az embereket és károsíthatják a berendezéseket. Miért biztonságosabb az LSZH kábel, mint a PVC kábel? A hagyományos PVC-kábelek égéskor sűrű fekete füstöt és maró hatású gázokat, például hidrogén-kloridot (HCl) bocsáthatnak ki. Ezek a gázok: súlyos légúti irritációt okoz csökkenti a láthatóságot korrodálják az elektronikus berendezéseket károsítja az infrastruktúrát Ezzel szemben az LSZH kábelek jelentősen csökkentik ezeket a kockázatokat. Az LSZH kábel legfontosabb biztonsági előnyei Jobb láthatóság tűzvészhelyzetben Csökkentett mérgező gáz kibocsátás Alacsonyabb a berendezések korróziójának kockázata Fokozott biztonság az utasok és a mentőcsapatok számára Ezen előnyök miatt az LSZH kábeleket széles körben használják olyan környezetben, ahol a tűzbiztonság prioritást élvez. Hol használják az LSZH kábelt? Az LSZH kábeleket általában használják zárt vagy nagy sűrűségű környezetben ahol a füst és a mérgező gázok komoly kockázatot jelentenek. 1. Tömegközlekedési rendszerek Metróállomások és alagutak Repülőterek Vasútállomások Ezek a környezetek szigorú tűzbiztonsági intézkedéseket igényelnek a nagy utasforgalom és a bonyolult evakuációs útvonalak miatt. 2. Egészségügyi és oktatási létesítmények Kórházak Idősek otthonai Iskolák és egyetemek Az ezekben a létesítményekben lakóknak több időre lehet szükségük a kiürítéshez, ezért elengedhetetlen az alacsony füsttartalmú környezet. 3. Sokemeletes épületek Irodai tornyok Lakóépületek Magas épületekben a kiürítés tovább tarthat, ami növeli a füstszabályozás fontosságát. 4. Kereskedelmi és közterületek Bevásárlóközpontok Kiállítási központok Kongresszusi termek A nagy tömegsűrűség vészhelyzetekben kritikussá teszi a láthatóságot és a levegő minőségét. 5. Adatközpontok és kritikus infrastruktúra Adatközpontok Vezérlőszobák Erőművek Az LSZH kábelek segítenek megvédeni az érzékeny berendezéseket a savas gázok okozta korróziótól. Hogyan lehet azonosítani az LSZH-kábelt Az LSZH kábelek beszerzésekor fontos a jelölések és a megfelelőségi szabványok ellenőrzése egyaránt. Közös jelölések A következő címkéket találhatja a kábelköpenyeken: LSZH / LSOH HFFR (halogénmentes égésgátló) Fontos megjegyzés Nem minden „low füst” kábel teljesen halogénmentes. Mindig erősítse meg: műszaki adatlapok tesztjelentések tanúsító dokumentumokat Az LSZH kábel nemzetközi szabványai A teljesítmény és biztonság érdekében az LSZH kábeleket jellemzően nemzetközi szabványok szerint tesztelik: IEC 60332 – Láng terjedése IEC 61034 – Füst sűrűsége IEC 60754 – Halogéngáz-kibocsátás és savasság Ezeknek a szabványoknak való megfelelés elengedhetetlen a szabályozott projektek kábeleinek kiválasztásakor. LSZH kábel vs PVC kábel Funkció LSZH kábel PVC kábel Füstkibocsátás Alacsony Magas Halogéntartalom Egyik sem Klórt tartalmaz Mérgező gázok kibocsátása Minimális Magas Korrózióveszély Alacsony Magas Tűzbiztonsági szint Magas Mérsékelt Mikor érdemes LSZH kábelt választani? Az LSZH kábelt akkor érdemes figyelembe venni, ha: a projekt magában foglalja közbiztonsági követelmények a telepítés bent van zárt vagy rosszul szellőző helyiségek helyi előírások vagy projektspecifikációk előírják füstmentes vagy halogénmentes kábelek védelmező érzékeny berendezések fontos Következtetés Az LSZH kábel kritikus megoldás a tűzbiztonság javítására a modern infrastruktúrában. A füst csökkentésével és a halogéngázok kiküszöbölésével segít megvédeni az emberi életet és az értékes berendezéseket. Ahogy a biztonsági előírások világszerte folyamatosan fejlődnek, az LSZH kábel egyre fontosabb választás a mérnökök, vállalkozók és projekttulajdonosok számára. A kábelek kiválasztásakor mindig ellenőrizze a nemzetközi szabványoknak való megfelelést, és győződjön meg arról, hogy a termék valóban megfelel az LSZH teljesítménykövetelményeinek. GYIK Mit jelent az LSZH? Az LSZH a Low Smoke Zero Halogen rövidítése. LSZH kábel kötelező? Sok projektben – különösen középületekben és közlekedési rendszerekben – az LSZH kábelt gyakran előírják az előírások vagy előírások. Drágább az LSZH kábel? Igen, az LSZH kábelek jellemzően drágábbak, mint a PVC kábelek, de lényegesen nagyobb biztonsági teljesítményt nyújtanak. Környezetbarát az LSZH kábel? Az LSZH kábeleket környezetbarátabbnak tekintik tűzesetekben, mert kevesebb mérgező és korrozív anyagot bocsátanak ki.

A térhálós polietilén (XLPE) szigetelésű kábelek tervezési élettartama általában 20-30 év. Azonban a tényleges működés, a fizikai élettartam a modern XLPE kábelek elérheti a 40-60 évet, feltéve, hogy nincsenek kitéve hosszú távú, maximális terhelési terhelés melletti üzemeltetésnek, és védve vannak a szélsőséges környezeti károktól. 90°C névleges üzemi hőmérsékleten a szigetelőanyag magas dielektromos szilárdságot tart fenn. Ha azonban az üzemi hőmérséklet 95°C és 105°C közé emelkedik, a kábel várható élettartama 7-30 évre csökken. Az XLPE kábelek kiváló elektromos szigetelési tulajdonságaik, rendkívül alacsony dielektromos veszteségük, kiváló hőállóságuk és nagy mechanikai szilárdságuk miatt a közép-, nagy- és extra-nagyfeszültségű elektromos hálózatok mag gerincévé váltak. A kábel élettartama egy dinamikus leromlási függvény, amelyet a hőmérséklet, az elektromos tér, a páratartalom (vízfásító hatás) és a mechanikai igénybevétel együttesen határoznak meg. Alapvető élettartam-adatok és nemzetközi szabványok Tervezési alap: A nemzetközi szabványok, mint például az IEC 60502 szigorúan előírják, hogy az XLPE kábelek maximálisan megengedhető folyamatos üzemi hőmérséklete 90°C. Ezt a küszöbértéket a nagy molekulatömegű polimerek termikus oxidatív lebomlási sebessége alapján határozzák meg. Hőmérséklet határértékek: Az XLPE kábelek megengedett vészhelyzeti túlterhelési hőmérséklete 105°C-tól 130°C-ig terjed, míg a pillanatnyi hőmérséklet, amelyet rövidzárlat során elviselnek, elérheti a 250°C-ot is (legfeljebb 5 másodpercig). Tényleges élettartam: Normál 90°C-os üzemi hőmérsékleten az XLPE anyag várható élettartama 40 és 60 év között van. Ha a kábel a valós alkalmazásokban folyamatosan részterhelés mellett működik (például 70°C körüli vezeték hőmérséklet mellett), akkor a tényleges élettartama könnyen meghaladhatja az 50 éves határt. Az XLPE kábelek fő öregedési mechanizmusai A kábelek szigetelésének öregedése egy visszafordíthatatlan fizikai és kémiai folyamat, amely a dielektromos szilárdság csökkenéséhez vezet. Az elsődleges mechanizmusokat a következő négy feszültség hajtja: Termikus öregedés: A magas hőmérsékletnek való hosszú távú expozíció termikus oxidatív lebomlást okoz. Makroszkóposan ez az anyag ridegségében nyilvánul meg, a szakadási nyúlás (EAB) és a szakítószilárdság jelentős csökkenésével. A műszaki értékelések során, ha az EAB kezdeti értékének 50%-ára esik, az az anyag "fizikai élettartamának végének" minősül. Elektromos öregedés: A szigetelőrétegen belüli mikroszkopikus hibák (például üregek vagy szennyeződések) elektromos tértorzulást okoznak, ami részleges kisüléshez (PD) vezet. Idővel az elektromos korrózió "elektromos fát" képez, amely végül behatol a szigetelőrétegbe, és katasztrofális károsodást eredményez. A nagyfeszültségű egyenáramú (HVDC) alkalmazásokban a tértöltés felhalmozódása szintén súlyosbítja az elektromos tér torzítását. Vízi faképzés: Ez a "láthatatlan gyilkos" nedves környezetben. Változó elektromos tér hatására a nedvesség behatol a szigetelőn belüli mikroszkopikus hibákba, és vízzel teli mikroüregek faszerű hálózatát alkotja. Ez jelentősen csökkenti a szigetelő általános feszültségtűrő képességét. Mechanikai és kémiai igénybevétel: A minimális hajlítási sugárra vonatkozó követelmények be nem tartása a telepítés során (mechanikai kifáradás) a mikroszkopikus méretű üregeket kitágul, ami nagymértékben elősegíti a részleges kibocsátást és a vízfásodást. Ezenkívül az anionok, például a kloridionok tengeri környezetben magas hőmérsékleten kémiai lebomlást válthatnak ki, ami az XLPE térfogati ellenállásának meredek csökkenését okozza. Élettartam előrejelzése és fejlett diagnosztikai módszerek A hátralévő hasznos élettartam (RUL) pontos becsléséhez az iparág a következő matematikai modelleket és roncsolásmentes tesztelési technológiákat alkalmazza: Matematikai modellek Termikus élettartam előrejelző modell: Az Arrhenius-egyenlet alapján. Ez a modell exponenciális összefüggést tár fel a hőmérséklet és az élettartam között: minden 10°C-os hőmérséklet-csökkenésnél a termikus öregedés élettartama megduplázódik. Elektromos stressz életmodell: Az Inverse Power Model (IPM) alapján. Kulcsparamétere, a feszültségállósági együttható (VEC), az anyag elektromos öregedéssel szembeni ellenállását méri. A kiváló minőségű XLPE anyagok VEC-értéke általában 15 és 30 között van. A diagnosztikai módszerek evolúciója DC Hipot (egyenáramú nagy potenciálú tesztelés): Ez mára elavult és rendkívül romboló hatású. A nagy DC feszültség "tértöltést" halmoz fel az XLPE szigetelésen belül. Amikor a váltakozó áramú működés újraindul, a rárakódó elektromos mezők azonnal lebonthatják a törékeny szigetelőréteget. VLF (nagyon alacsony frekvenciájú) tesztelés: Az iparág által kedvelt alternatíva. Ultra alacsony frekvenciájú (0,1 Hz) váltakozó áramot használ, amely elkerüli a tértöltés hatását, miközben a súlyosan leromlott hibákat biztonságosan lebontja az ellenőrzött tesztelés során. Tan Delta (dielektromos veszteségszög érintő) diagnosztika: Az "arany standard" a vízfa öregedésének és az XLPE kábelek nedvességbejutásának értékelésére. Azáltal, hogy méri a veszteségértékek nem lineáris növekedését a tesztelési feszültség emelkedésével (a "Tip-up" effektus), pontosan számszerűsíti az öregedés súlyosságát. Részleges kisülés (PD) figyelése: A szigetelőrétegen belüli mikroszkopikus hibák (pl. légrések az illesztésekben vagy sérült árnyékoló rétegek) pontos meghatározására szolgál. Mérnöki gyakorlat és minőségbiztosítás az XLPE kábel élettartamának meghosszabbításához Az XLPE kábelek 50 év feletti élettartamának eléréséhez átfogó minőség-ellenőrzésre van szükség a gyártástól a működésig: Végső ellenőrzés a gyártásban és a prémium anyagválasztásban A nagy tisztaságú anyagokat ultratiszta környezetben kell használni és előállítani. A háromszoros extrudálási eljárás megvalósítása atomi szintű kötést biztosít a vezetőpajzs, az XLPE szigetelőréteg és a szigetelőpajzs között, teljesen kiküszöbölve a rétegek közötti légréseket, amelyek részleges kisülést válthatnak ki. Tree-Retardant XLPE (TR-XLPE) anyagok és átfogó vízzáró kialakítások (hosszirányú vízzáró fonalak/szalagok, radiális vízzáró burkolatok) használata a külső nedvesség teljes elszigetelésére. Megfelelő telepítés és mechanikai védelem A hajlítási sugarat (a külső átmérő legalább 10-15-szöröse) és a húzófeszültséget szigorúan ellenőrizni kell, hogy elkerüljük a szigetelőréteg mikrorepedéseit. A csatlakozások és a végződések a kábelvonal legsérülékenyebb részei. Előállításukat viszonylag száraz, pormentes környezetben kell végezni, hogy elkerüljük a szennyeződések bejutását. Működési környezet optimalizálása és hőkezelés Tartson ésszerű távolságot a kábelek között, hogy megkönnyítse a hőelvezetést és megakadályozza a hő felhalmozódását. Javasoljuk, hogy a csökkentett üzemmódot alkalmazza, megfelelő kapacitási tartalékot hagyva a hosszú távú, teljes terhelésű működés elkerülése érdekében. Szereljen fel megbízható túlfeszültség-védőket (villámhárítót), hogy elnyelje a kapcsolási túlfeszültségek és villámcsapások okozta nagyfrekvenciás feszültségcsúcsokat. Gyakran Ismételt Kérdések: 1. kérdés: Miért használnak a modern energiaellátó rendszerek széles körben XLPE kábeleket a hagyományos PVC kábelek helyett? V: Az XLPE (Cross-Linked Polyethylene) háromdimenziós, hálózatba kapcsolt, hőre keményedő szerkezettel rendelkezik, amely akár 90°C-ig folyamatos üzemi hőmérsékletet tesz lehetővé, ami messze meghaladja a PVC-t (maximum 70°C). Ezenkívül az XLPE nagyobb dielektromos szilárdsággal, kisebb dielektromos veszteséggel büszkélkedhet, és égéskor nem bocsát ki mérgező halogéngázokat. Teljesen felülmúlja a PVC kábeleket mind élettartam, mind elektromos teljesítmény tekintetében. Q2: Az XLPE kábel maximális üzemi hőmérséklete 90°C. Ha időnként túllépi ezt a hőmérsékletet, akkor a kábel azonnal kiég? V: Nem ég ki azonnal, de felgyorsítja a termikus öregedést. A nemzetközi szabványok megengedik a rövid távú vészhelyzeti túlterhelést 105°C-ig vagy akár 130°C-ig. Az Arrhenius öregedési modell szerint azonban minden 10°C-on a hőmérséklet meghaladja a névleges értéket, a szigetelőréteg lebomlási sebessége megduplázódik. A hosszú távú túlmelegedés drasztikusan csökkenti a kábel teljes élettartamát. 3. kérdés: Mi az a "Water Treeing" és hogyan előzhető meg? V: A vízfásítás mikroüregek faszerű hálózata, amely akkor képződik, amikor a nedvesség behatol a szigetelő mikroszkopikus hibáiba, és folyamatosan terjed az XLPE kábelekben váltakozó elektromos mező és nedves környezet együttes hatása alatt. A megelőzési módszerek a következők: vízzáró kialakítások (például radiális vízzáró köpenyek és hosszirányú vízzáró fonalak) alkalmazása, fát gátló anyagok (TR-XLPE) használata, valamint annak biztosítása, hogy a kábel külső burkolata ne karcolódjon meg a telepítés során. 4. kérdés: Szeretném tesztelni a hosszú évek óta üzemelő kábelek szigetelési állapotát. Használhatok szabványos DC Hipot tesztert? V: Egyáltalán nem. Hagyományos nagyfeszültségű egyenáramú tesztek végrehajtása XLPE kábeleken rendkívül romboló hatású. A nagy DC feszültség "tértöltést" halmoz fel a szigetelésben. Amint a teszt után helyreáll a váltakozó áramú áramellátás, a szigetelőréteg – amely egyébként továbbra is normálisan működhetett volna – nagyon érzékeny az azonnali tönkremenetelre. 5. kérdés: Ha a DC Hipot tesztelést nem szabad használni, hogyan kell tudományosan értékelni az XLPE kábelek öregedési fokát? V: Az iparági szabványok a nagyon alacsony frekvenciájú (VLF, 0,1 Hz) váltakozóáramú feszültségellenállás tesztelését javasolják Tan Delta (Dielectric Loss Angle Tangent) diagnosztikával kombinálva. A VLF-teszt nem generál káros tértöltést, míg a Tan Delta-teszttel pontosan számszerűsíthető a kábelen belüli vízfakadás súlyossága a szivárgóáram nem-lineáris növekedési jellemzőinek (Tip-up) mérésével különböző feszültségeknél, ezáltal segítve a megelőző cserék megtervezését. Rendkívül megbízható XLPE kábeleket keres következő projektjéhez? > A HUAPU CABLE mérnökcsapata készen áll a kábelek kiválasztására, testreszabására és telepítésére. Forduljon hozzánk még ma műszaki konzultációért vagy egyedi árajánlatért.

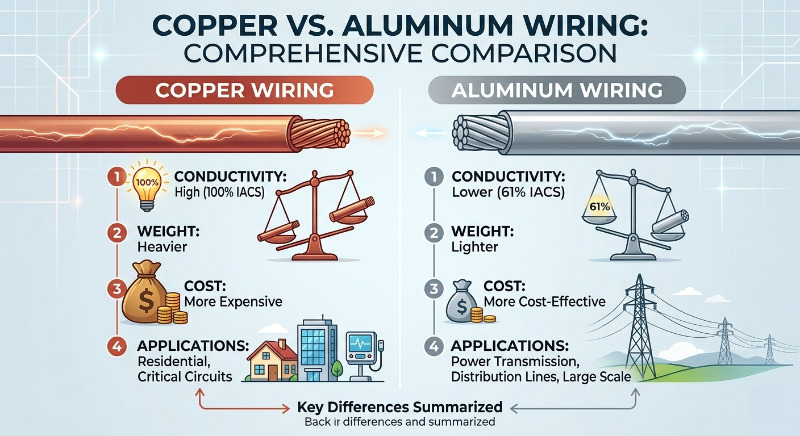

Bevezetés A réz-alumínium vezetékezés gyakori összehasonlítás az elektromos tervezésben, mivel mindkét anyagot széles körben használják, de eltérő igényeket szolgálnak ki. A réz nagyobb vezetőképességéről és kompakt méretéről ismert, míg az alumínium könnyebb és költséghatékonyabb számos nagyszabású alkalmazáshoz. Ez az útmutató ismerteti a réz és alumínium vezetékek előnyeit és hátrányait, így az olvasók kiválaszthatják a megfelelő opciót a teljesítmény, a költségvetés és a telepítési követelmények alapján. 1. Elektromos vezetőképesség A vezetőképesség a legfontosabb műszaki különbség a réz és az alumínium vezetékek között. Általában az International Heat Copper Standard (IACS) szerint mérik, ahol a réz 100%-ra van beállítva. Réz: A réz kiváló vezetőképességgel rendelkezik, és kisebb vezetékméretben több áramot képes szállítani. Emiatt kiváló választás lakossági vezetékekhez, kereskedelmi épületekhez, motorokhoz, transzformátorokhoz és más helyérzékeny áramkörökhöz. Alumínium: Az alumínium jól vezeti az elektromosságot, de a réz vezetőképességének körülbelül 61%-a. Ugyanennek a terhelésnek az elviseléséhez az alumínium vezetékeknek nagyobb keresztmetszeti területet kell használniuk, ami befolyásolhatja a vezetékek kitöltését és a telepítés rugalmasságát. 2. Súly és telepítés A súly számít a szállításban, a tartószerkezetek tervezésében és a szerelési munkában. Ebben a kategóriában az alumíniumnak nagy előnye van. Réz: A réz sűrű és lényegesen nehezebb, mint az alumínium. Ez a többletsúly általában kezelhető rövid építési meneteknél, de hátrányt jelent a fej feletti átvitelnél, ahol erősebb támasztékokra lehet szükség. Alumínium: Az alumínium a réz sűrűségének körülbelül egyharmada, így számos légi távvezeték és nagy fesztávú alkalmazás számára előnyös választás. Kisebb súlya csökkentheti a szerkezeti terhelést és a beépítési költségeket. 3. Költség-összehasonlítás A költségvetés gyakran a döntő tényező a réz-alumínium vezetékezési projekteknél. Réz: A réz jellemzően drágább a nyersanyagára és a feldolgozási költségek miatt. Cserébe kiváló teljesítményt kínál kisebb csomagban, és gyakran előnyben részesítik, ahol a hosszú távú megbízhatóság az elsődleges. Alumínium: Az alumínium általában az olcsóbb megoldás, és jelentős megtakarításokat eredményezhet nagy telepítéseknél. A projekt teljes költségének azonban tartalmaznia kell a csatlakozó kiválasztását, a lezárás minőségét és az alumínium vezetékekre tervezett telepítési gyakorlatokat is. 4. Biztonság és hosszú távú teljesítmény Modern alumínium kábelek biztonságos lehet, ha megfelelően van megtervezve, megszüntetve és karbantartva. A kulcs a megfelelő eszközök, nyomatékértékek és alumíniumhoz minősített csatlakozók használata. Réz: A réz mechanikailag robusztus, és kevésbé hajlamos a hőtágulás okozta csatlakozási problémákra. Széles körben használják kritikus áramkörökben, mert folyamatosan működik az idő múlásával. Alumínium: Az alumínium a hőmérséklet változásával jobban kitágul és összehúzódik, mint a réz, így a laza vagy összeférhetetlen csatlakozók hőfelhalmozódást okozhatnak. A megfelelően meghatározott csatlakozók és a modern telepítési módszerek segítenek csökkenteni ezt a kockázatot. Gyors összehasonlító táblázat Funkció Réz vezetékek Alumínium vezetékek Vezetőképesség Magasabb (100% IACS) Alacsonyabb (körülbelül 61% IACS) Vezeték mérete Ugyanazon áramerősséghez kisebb Nagyobb ugyanannak az áramnak Súly Nehezebb Könnyebb Költség Magasabb anyagköltség Alacsonyabb anyagköltség Gyakori felhasználások Lakossági vezetékek, kereskedelmi vezetékek, motorok, transzformátorok, kritikus áramkörök Felsővezetékek, elosztó, hosszú fesztávú és költségérzékeny projektek Melyiket érdemes választani? A réz továbbra is a standard választás a legtöbb lakossági és kereskedelmi huzalozási alkalmazáshoz, mivel erős vezetőképességet, kompakt méretet és megbízható, hosszú távú teljesítményt kínál. Az alumínium kiváló választás, ha a súly és a költség a fő szempont, különösen átviteli és elosztási projekteknél, ahol nagyobb vezetékméretek is elfogadhatók. Az alumínium vezetékeknél a megfelelő csatlakozók, a kompatibilis eszközök és a helyes telepítési gyakorlat elengedhetetlen a túlmelegedés, az ívképződés és az idő előtti meghibásodás megelőzése érdekében. Gyakran Ismételt Kérdések Az alumínium vezetékek biztonságosak? Igen, a modern alumínium vezetékek biztonságosak lehetnek, ha a megfelelő csatlakozókkal, eszközökkel és nyomatékbeállításokkal szerelik fel. A régebbi elágazó áramkörű alumínium vezetékek főként a rossz csatlakozások és az összeférhetetlen alkatrészek miatt okoztak problémákat. Miért részesítik előnyben a rezet az épületekben? A rezet előnyben részesítik, mert kisebb méretben több áramot szállít, és sok építési alkalmazásban könnyebben lezárható. Kevésbé érzékeny a hőtágulás okozta csatlakozási problémákra is. Hol használják leggyakrabban alumínium vezetékeket? Az alumíniumot gyakran használják légvezetékekben, elosztórendszerekben és néhány nagyszabású ipari vagy kereskedelmi alkalmazásban, ahol fontos a csökkentett súly és az alacsonyabb költség. Kulcs elvitelek A réz akkor a legjobb, ha a vezetőképesség, a kompakt méret és a hosszú távú megbízhatóság a legfontosabb. Az alumínium akkor a legjobb, ha az alacsonyabb költség és a könnyebb súly többet jelent, mint a vezeték mérete. Alumínium vezetékek esetében a biztonságos teljesítmény a megfelelő csatlakozóktól, kivezetésektől és a kódkompatibilis telepítéstől függ. Következtetés A réz-alumínium vezetékezési döntés a projekt céljaitól függ. Válassza a rezet, ha a teljesítmény, a kompakt méret és a hosszú távú megbízhatóság a legfontosabb. Válassza az alumíniumot, ha a kisebb súly és az alacsonyabb anyagköltség a prioritás, és győződjön meg arról, hogy a telepítés a megfelelő csatlakozókat és kódkompatibilis hardvert használja.
