A burkolt vezetékek nélkülözhetetlenek az elektromos tüzek és áramütések megelőzéséhez a modern épületekben Megfelelő telepítés esetén burkolt vezetékek többel csökkenti a rövidzárlat kockázatát 70% az árnyékolatlan egyeres vezetékekhez képest . Külső szigetelőrétegük nemcsak a mechanikai sérülések ellen véd, hanem folyamatos talajutat is biztosít. Lakossági és kiskereskedelmi alkalmazásokban a burkolatos kábelek, például iker-földelés vagy hasonló köpenyű konstrukciók használata közvetlen, kódkompatibilis módja a biztonságosabb elektromos elosztás elérésének. Mik azok a burkolt vezetékek, és miben különböznek a csupasz vagy egyszeres szigetelésű vezetékektől A burkolt vezeték két vagy több szigetelt áramvezető vezetékből (fázis és nulla), valamint egy csupasz vagy szigetelt földelő vezetékből áll, amelyek mindegyike egy külső PVC, gumi vagy LSZH (Low Smoke Zero Halogen) köpenybe van zárva. A legfontosabb különbség: az egyszeres szigetelésű vezetékeknek csak egy réteg szigetelése van vezetőnként, és jellemzően vezetékekben vagy csatornákban futnak. A köpenyezett kábelek egy szerelvényben egyesítik a mechanikai védelmet és a szigetelést, így nincs szükség további vezetékekre száraz, védett helyeken. Például egy szabványos, 2,5 mm²-es, 13A-es aljzatú áramkörökben használt, burkolattal ellátott kábel akár húzóerőt is kibír. 200N a telepítés során a belső szigetelés károsodása nélkül, míg az azonos keresztmetszetű, egyszigetelt vezetékhez hasonló mechanikai védelem eléréséhez vezeték szükséges. Kritikus biztonsági előnyök: tűzgátló és áramütés-megelőzés A modern burkolt huzalok az IEC 60332-1 vagy hasonló szabványok szerinti égésgátló képességgel rendelkeznek. Ellenőrzött tesztben a A PVC burkolatú kábel 60 másodpercen belül önkioltó az égő lángjának eltávolítása után, miközben a burkolatlan hőre lágyuló vezetékek tovább égtek és lángoló részecskék csöpögtek. A külső burkolat akadályként is szolgál a véletlen érintkezés ellen. Az elektromos baleseti jelentésekből származó adatok azt mutatják, hogy a teljes egészében kettős szigetelésű, burkolatos kábelekkel vezetékezett otthonok rendelkeznek 82%-kal kevesebb a szigetelés meghibásodásával összefüggő sokkhatás összehasonlítva az egyszeres szigetelésű vezetékeket használókkal. Kiválasztási útmutató: A burkolatos huzaltípusok hozzáigazítása a valós alkalmazásokhoz A nem megfelelő burkolat anyagának vagy vezetékméretének megválasztása idő előtti meghibásodáshoz vezet. Az alábbiakban egy gyakorlati táblázat található, amely a gyakori telepítési környezeteken és terhelési követelményeken alapul. Vegye figyelembe, hogy minden érték 30°C-os környezeti hőmérsékletet és rézvezetőket (a burkolt vezetékek leggyakoribb anyaga) feltételez. 1. táblázat: Ajánlott burkolatos huzaltípusok alkalmazás és környezet szerint Alkalmazási terület Vezeték mérete (mm²) A köpeny típusa Maximális áram (A) Világítási áramkörök (száraz beltéri) 1.0 vagy 1.5 PVC (70°C) 11-16 Aljzatok (házi) 2.5 PVC vagy LSZH 20-27 Tűzhely / HVAC (fix) 6.0 vagy 10 PVC vagy gumi 32-63 Kültéri / nedves helyeken 2.5 vagy 4.0 Gumi vagy XLPE 25-37 Hőszigetelésbe rejtett beépítés esetén a leértékelési tényezők érvényesek. A 2,5 mm²-es, 100 mm-nél nagyobb szigetelésbe temetett huzal áramfelvétele a következővel csökkenhet akár 50% (pl. 27A-ról 13,5A-ra). Mindig ellenőrizze a helyi vezetékezési előírásokat. Bevált telepítési gyakorlatok, amelyek 30 évnél hosszabb élettartamot biztosítanak A száraz, szellőző helyiségben megfelelően telepített huzallal könnyen eltarthat 40-50 év . Három gyakori hiba azonban drámaian csökkenti ezt az élettartamot: Túlhajlítás: A minimális hajlítási sugárnak a kábel átmérőjének legalább 4-szeresének kell lennie. A 10 mm átmérőjű, 35 mm sugarú körben meghajlított huzal mikrorepedéseket okoz a hüvelyben, csökkentve ezzel a szigetelési ellenállást. 1 MΩ alá 3 éven belül (kezdeti érték >100 MΩ). A hőmérsékleti határértékek túllépése: A 80°C-on (a névleges 70°C helyett) folyamatosan üzemelő PVC-burkolatú huzal kétszer olyan gyorsan öregszik. Az adatok azt mutatják, hogy minden 10°C-kal a névleges érték felett, a szigetelés élettartama felére csökken . Nem megfelelő csupaszítás: A belső vezetők bevágása a külső burkolat eltávolítása közben feszültségpontokat hoz létre. Egy 200 meghibásodott áramkör vizsgálata során A meghibásodások 37%-a a rosszul lecsupaszított hüvelyvégeken keletkezett . Használjon megfelelő mélységű kábelcsupaszítót – általában 0,5 mm-rel kisebb, mint a köpeny vastagsága. Szabványos 1,5 mm vastag PVC köpeny esetén a csupaszítási mélység kb 1,0 mm biztonsági ráhagyást hagy vezetékek szabaddá tétele nélkül. Gyakori tévhitek a burkolt vezetékekről (adatjavításokkal) A burkolt vezeték névleges értékeinek félreértése veszélyes cseréket eredményez. Az alábbiakban felsoroljuk a gyakori hibákat, összehasonlítva a tényleges tényekkel, laboratóriumi és terepi adatok alapján. Mítosz: Minden burkolt vezeték vízálló. Tény: Csak a gumi vagy speciális besorolású LSZH tokok ellenállnak a folyamatos nedvességnek. A szabványos PVC-burkolatú huzal elnyeli 0,5-1,5 tömeg% víz 24 órás merítés után , ami megnövekedett szivárgási áramhoz vezet. Mítosz: A vastagabb hüvely mindig jobb védelmet jelent. Tény: Az 1,8 mm-es PVC köpeny biztosítja a 2,5 mm-es hüvely mechanikai ütésállóságának 90%-át, de ez utóbbi csökkenti a rugalmasságot 40% és növeli a beszerelés nehézségeit szűk helyeken. Mítosz: A burkolt vezetékeknek soha nincs szükségük vezetékre. Tény: A rágcsálók által okozott károknak vagy ütéseknek kitett helyeken (például garázsokban vagy külső falakban) további mechanikai védelemre, például védőcsőre van szükség. A tesztek azt mutatják, hogy a szabványos PVC köpenyen áthatol a 2 mm-es acéltű, kevesebb, mint 50 N erővel – jóval a közönséges rágcsálók harapási erején belül. Lépésről lépésre végzett eljárás annak tesztelésére, hogy egy meglévő, burkolt huzal biztonságos-e Az időszakos tesztelés elkerüli a váratlan hibákat. Kövesse ezt a gyakorlati ellenőrző listát az alapvető elektromos tesztberendezések használatával. Rögzítse az értékeket az évenkénti összehasonlításhoz. Szemrevételezéses ellenőrzés: Ellenőrizze, hogy nincs-e repedés, elszíneződés vagy duzzanat a külső burkolaton. A duzzanat a lágyítószer migrációját vagy túlmelegedését jelzi – azonnal cserélje ki, ha a duzzanat meghaladja Az eredeti átmérő 15%-a . Szigetelési ellenállás teszt: Egy 500 V-os DC megger segítségével mérje meg a vezetékek, valamint az egyes vezetékek és a föld között. Az egészséges huzalnak látszania kell nagyobb, mint 100 MΩ . Értékek lent 1 MΩ azonnali cserét igényelnek. A földmag folytonossága: Mérje meg az ellenállást a földvezeték egyik végén a másik végén. 30 méter hosszú, 1,5 mm²-es föld esetén elvárható kisebb, mint 0,4 Ω . A magasabb értékek laza csatlakozásokat vagy korrodált szálakat jeleznek. A burkolat integritásának ellenőrzése: Tekerje be szorosan a kábelt önömlesztő szalaggal, és merítse vízbe a ragasztott részt, miközben méri a szigetelési ellenállást. Bármilyen csepp alatta 50 MΩ 5 perc elteltével megerősíti a hüvely mikrorepedését. Végezze el ezt a tesztciklust minden alkalommal 5 év lakossági telepítéseknél és évente ipari vagy nedves környezetben. Ennek az ütemtervnek a követése meghosszabbíthatja a burkolt vezetékek biztonságos élettartamát egy tipikus 25-30 évről jóval többre 45 év . Következtetés: A burkolt vezetékek továbbra is a legköltséghatékonyabb biztonsági fejlesztések bármely elektromos rendszerben A biztosítási kárigényekből és a tűzvizsgálatokból származó adatok következetesen azt mutatják, hogy az előírásoknak megfelelő burkolt kábelekkel teljesen vezetékezett ingatlanok 60%-kal kevesebb elektromos tűzeset 1000 telepítésre vetítve, összehasonlítva a régebbi újrahuzható vagy burkolatlan rendszereket használókkal. A további előzetes költség (általában 0,20-0,50 dollár méterenként több, mint az egyszerű egyszeres szigetelésű vezeték) két éven belül megtérül az alacsonyabb szerelési ráfordítás és a csökkentett vezetékigény miatt. Bármilyen új építés vagy felújítás esetén a burkolt vezetékek megfelelő burkolatanyaggal és megfelelő vezetékmérettel történő meghatározása közvetlen, mérhető lépés a biztonságosabb és tartósabb elektromos infrastruktúra felé.

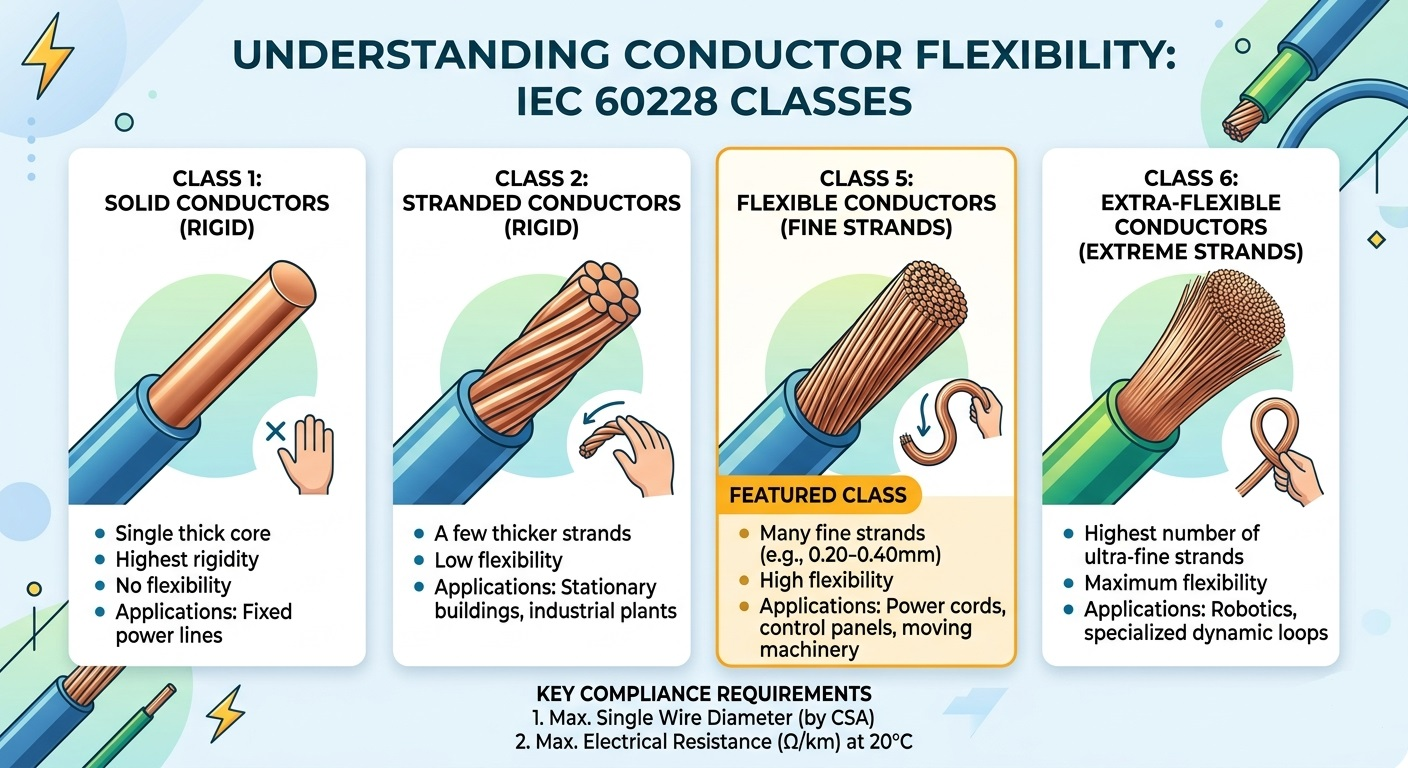

Kulcs elvitel: Az IEC 60228 szabvány által meghatározott 5. osztályú vezetékek finomszálú, rugalmas vezetékek, amelyeket hosszabbító vezetékekben, vezérlőpanelekben és ipari alkalmazásokban használnak. Ez az útmutató ismerteti a műszaki specifikációkat, a 2. osztállyal való összehasonlítást, valamint a megfelelő vezető kiválasztását a projekthez. Az elektrotechnika és a kábelgyártás világában a „rugalmasság” nem csupán fizikai tulajdonság – ez egy szigorúan meghatározott műszaki kategória. Ha valaha is kezelt merev tápkábelt egy hajlékony, könnyen hajlítható vezérlővezetékhez képest, akkor saját bőrén tapasztalta meg a vezetőosztályok közötti különbséget. A legtöbb ilyen specifikációt a nemzetközi szabvány szabályozza IEC 60228 . Ez az útmutató mélyrehatóan belemerül 5. osztályú karmesterek – a rugalmas alkalmazások ipari szabványa – amely kiterjed az építési követelményekre, az elektromos határértékekre és a valós felhasználási esetekre. Az IEC 60228 Vezetőosztályozási Keretrendszer megértése Az IEC 60228 (és annak brit megfelelője, a BS EN 60228) a vezetőket négy fő osztályba sorolja a felépítés és a rugalmasság alapján. A helyes termékválasztáshoz elengedhetetlen annak megértése, hogy az 5. osztály hol helyezkedik el ebben a hierarchiában: osztály Írja be Leírás 1. osztály Szilárd (merev) Egyetlen tömör vezeték; rögzített, állandó telepítésekhez használják, ahol nincs mozgás. 2. osztály Sodrott (merev) Több vastagabb vezeték; szabvány az otthoni vezetékekhez és az elektromos hálózatokhoz rögzített telepítésekben. 5. osztály Rugalmas (finom szálú) Sok finom rézhuzal sodrott össze; gyakori hajlításra és mozgásra tervezték. 6. osztály Extra rugalmas (legfinomabb szálak) Még finomabb szálak, mint az 5. osztály; rendkívül dinamikus alkalmazásokban használják, amelyek maximális rugalmasságot igényelnek. Mitől lesz egy karmester "5. osztályú"? Műszaki előírások Az 5. osztályú vezeték több finom rézhuzalból áll, amelyek a rugalmasság elérése érdekében egymáshoz vannak sodrva. Az általános feltételezésekkel ellentétben az IEC 60228 ezt teszi nem szigorúan előírja a szálak teljes számát. Ehelyett a szabvány két elsődleges mérőszámnak való megfelelést írja elő: 1. Az egyes vezetékek maximális átmérője Annak érdekében, hogy a vezető valóban rugalmas maradjon, az IEC 60228 szigorú felső határt szab az egyes szálak átmérőjének. A vékonyabb szálak könnyebben meghajlanak, csökkentve a fém fáradását az ismételt hajlítási ciklusok során. Reprezentatív példák a szabványból: 75 mm² vezeték → maximális egyedi vezetékátmérő: 0,21 mm 5 mm² vezeték → maximális egyedi vezetékátmérő: 0,26 mm 10 mm² vezeték → maximális egyedi vezetékátmérő: 0,41 mm 35 mm² vezeték → maximális egyedi vezetékátmérő: 0,41 mm 2. Maximális elektromos ellenállás 20°C-on Az elektromos ellenállás a meghatározó teljesítménykritérium. Az elkészült 5. osztályú vezeték teljes ellenállása nem haladhatja meg az IEC 60228 ellenállástáblázataiban megadott értékeket, 20°C-on mérve. Ez a szabály rugalmasságot tesz lehetővé a gyártók tervezésében: ha a gyártó a 0,21 mm-es maximum helyett 0,20 mm-es vezetékeket használ, az elfogadható – feltéve, hogy a kész vezeték továbbra is megfelel az ellenállási határértéknek. Ez a kétparaméteres megközelítés (vezetékátmérő ellenállás) biztosítja, hogy az 5. osztályú vezetékek fizikailag rugalmasak és elektromosan hatékonyak legyenek, anélkül, hogy túlzottan meghatároznák a gyártási folyamatot. 5. osztály vs. 2. osztály karmesterei: alapvető különbségek A villamosmérnökök gyakran szembesülnek a 2. és az 5. osztályú vezetők közötti választással. A döntés attól függ, hogy a kábel fix telepítésű vagy mobil/rugalmas alkalmazásban lesz. Itt egy közvetlen összehasonlítás: Funkció osztály 2 (Stranded, Fixed) osztály 5 (Flexible) Építés Kevesebb, vastagabb vezeték Sok finom vezeték Rugalmasság Alacsony – fix huzalozáshoz alkalmas Magas – mozgásra alkalmas Tipikus alkalmazások Házvezetékek, elektromos hálózatok Hosszabbító vezetékek, vezérlőpanelek Felmondási mód Egyszerű fülek vagy csavarok Hüvelyhüvelyek ajánlottak Fémfáradás-ellenállás Alacsony (nem hajlításra tervezték) Magas (ismételt hajlításra tervezve) Költség Általában alacsonyabb Kissé magasabb a finom sodrási folyamat miatt Az IEC 60228 5. osztályú vezetők legfontosabb alkalmazásai Mivel az 5. osztályú vezetékek törés nélkül ellenállnak a mérsékelt rezgéseknek és az ismétlődő hajlításoknak, számos iparágban specifikálják őket: Rugalmas vezetékek és hosszabbító vezetékek: Háztartási készülékek, elektromos szerszámok és hordozható berendezések, ahol a kábeleket rendszeresen fel kell tekerni, le kell tekercselni és át kell helyezni. Ipari vezérlőpanelek: A sarkok körül és a kábelcsatornákon keresztül történő szoros elvezetéshez olyan hajlítási sugár szükséges, amely csak finom szálú vezetékekkel érhető el. Gépjármű-kábelköteg: Folyamatos motorrezgés és hőmérséklet-ciklus szükséges vezetők, amelyek ellenállnak a fémek kifáradásának a jármű élettartama során. Tengeri és tengeri létesítmények: A hullámoktól való folyamatos mozgás, a szűk helyekkel kombinálva, az 5. osztályt teszi a preferált választássá a fedélzeti áramelosztáshoz. Robotika és automatizálás: A csuklós robotkarokhoz olyan kábelekre van szükség, amelyek naponta több ezer alkalommal meghajlanak hiba nélkül – az 5. osztály megfelel ennek a kihívásnak a közepesen hajlékony alkalmazásoknál (a 6. osztály a nagy hajlékonyságú alkalmazásoknál). Miért fontos az IEC 60228 Class 5 szabvány megadása a projektben? A „rugalmas”ként forgalmazott kábel kiválasztása elismert szabványra, például az IEC 60228 Class 5-re való hivatkozás nélkül jelentős kockázatot jelent. A szabványnak való megfelelés három konkrét garanciát nyújt: Biztonság: Az ellenállási határértékek biztosítják, hogy a vezeték ne melegedjen túl névleges áram alatt, megakadályozva ezzel a szigetelés romlását és a lehetséges tűzveszélyt. Kompatibilitás: A szabványos maximális huzalátmérők biztosítják, hogy a vezető megfelelően illeszkedjen a szabványos fülekbe, érvéghüvelyekbe és sorkapcsokba anélkül, hogy módosítani kellene. Hosszú élettartam: A finom sodrás megakadályozza a fém elfáradását az ismételt hajlítás során, jelentősen meghosszabbítva a kábel élettartamát a nem megfelelő alternatívákhoz képest. A kábelek nemzetközi beszerzésekor az IEC 60228 tanúsítvány a hatósági jóváhagyást is leegyszerűsíti, mivel a szabványt elfogadják vagy elismerik az EU-ban (BS EN 60228), Ausztráliában (AS/NZS 1125) és sok más piacon. Gyakran ismételt kérdések az 5. osztály karmestereivel kapcsolatban Az 5. osztály megegyezik a hajlékony kábellel? Nem pontosan. A „rugalmas kábel” egy tág kereskedelmi fogalom. Az 5. osztály egy speciális IEC 60228 vezetékbesorolás, mérhető műszaki követelményekkel. Egy kábel rugalmasként forgalmazható anélkül, hogy megfelelne az 5. osztályú előírásoknak. Használhatók-e az 5. osztályú vezetékek kültéren? Az 5-ös osztály csak a vezeték felépítésére vonatkozik, a kábel általános minősítésére nem. Az, hogy egy kábel alkalmas-e kültéri használatra, a szigeteléstől és a burkolat anyagától függ (pl. UV-álló PVC, XLPE). Mindig ellenőrizze a teljes kábelspecifikációt, ne csak a vezetőosztályt. Mi a különbség az 5. és a 6. osztály között? Mindkettő rugalmas karmester osztály. A 6. osztály még finomabb szálakat használ, ami nagyobb rugalmasságot és szűkebb minimális hajlítási sugarat eredményez. A 6. osztály a rendkívül dinamikus alkalmazásokhoz, például a húzóláncok folyamatos hajlításához, míg az 5. osztály a közepesen rugalmas forgatókönyveket fedi le. Segítségre van szüksége az alkalmazásához megfelelő vezető kiválasztásához? Mérnöki csapatunk az IEC 60228 szabványnak megfelelő vezetőkre és kábelekre specializálódott ipari, tengeri, autóipari és kereskedelmi alkalmazásokhoz. Legyen szó nagy vibrációjú környezetről vagy szabványos fix telepítésről, részletes műszaki specifikációkat és versenyképes árajánlatokat biztosítunk. Vegye fel velünk a kapcsolatot még ma, hogy megbeszéljük a projekt követelményeit.

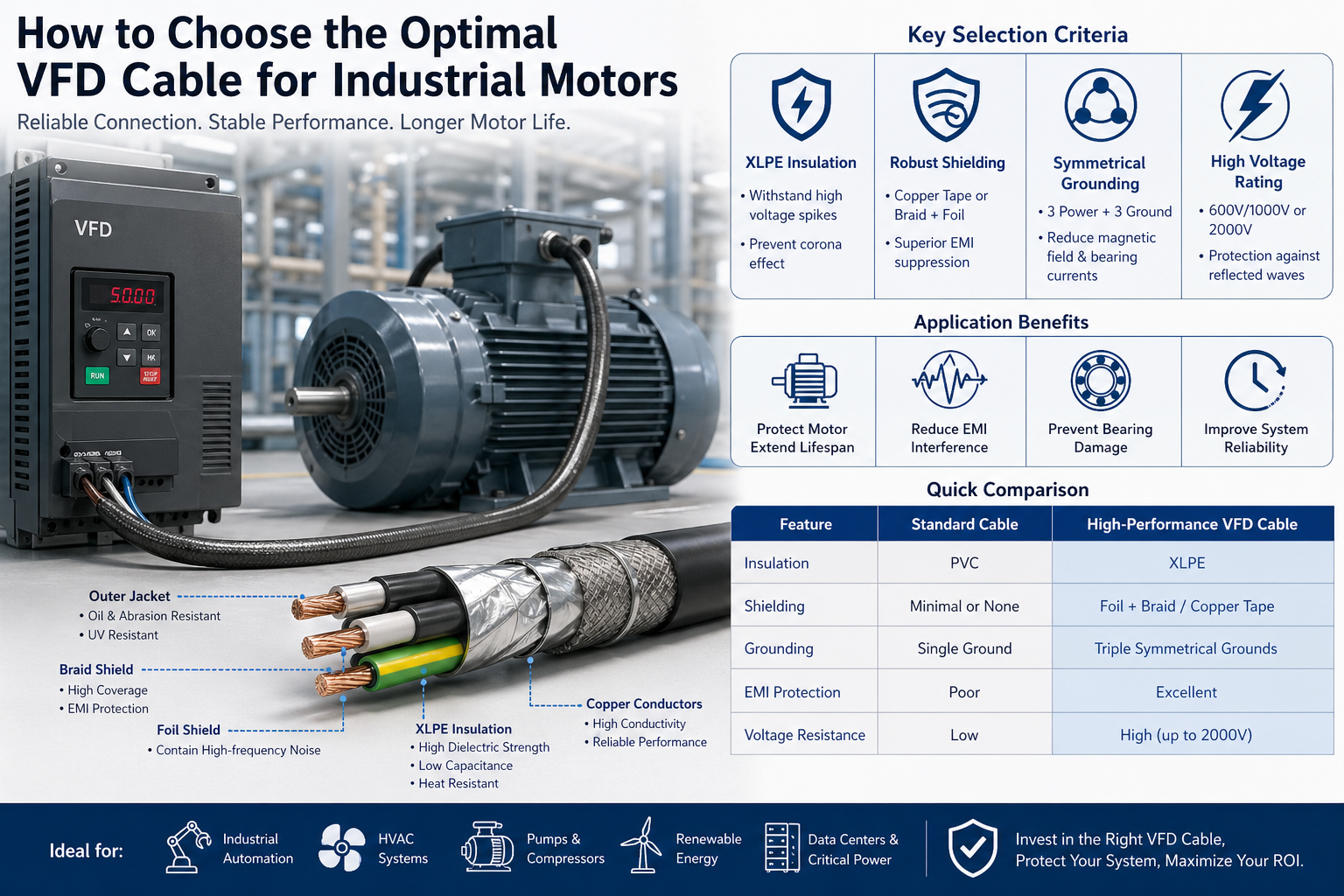

A modern ipari rendszerekben a változtatható frekvenciájú hajtás (VFD) és az elektromos motor közötti kapcsolat az egyik legagresszívebb elektromos környezet. A magas kapcsolási frekvenciák, a feszültségcsúcsok és az elektromágneses interferencia (EMI) rendkívüli terhelést okoz a kábeleken. A nem megfelelő kábel kiválasztása nem csupán egy kisebb tervezési hiba – a következőket okozhatja: Idő előtti motorszigetelési hiba Kóboráramok által okozott csapágykárosodás Fokozott elektromágneses interferencia (EMI) Nem tervezett leállások és karbantartási költségek A megfelelően megtervezett VFD kábel ezért kritikus a rendszer megbízhatósága, biztonsága és hosszú távú teljesítménye szempontjából. 1. A VFD működési környezetének megértése A hagyományos tápegységekkel ellentétben a VFD-k impulzusszélesség-modulációt (PWM) használnak a motor fordulatszámának szabályozására. Ez egy nem szinuszos hullámformát hoz létre a következőkkel: Magas dv/dt (feszültségváltozás sebessége) Visszavert hullám túlfeszültség (különösen hosszú kábelfutásoknál) Közös üzemmódú feszültség és keringő áramok Miért hibásodnak meg a szabványos kábelek? Az általános célú kábeleket, például a THHN-t vagy az alapvető PVC-szigetelésű vezetékeket nem ilyen körülményekre tervezték. Idővel a következőket tapasztalhatják: Szigetelésromlás a koronakisülés miatt Túlzott hőképződés EMI-szivárgás, amely a közeli műszereket érinti Eredmény: Csökkentett motorélettartam és instabil rendszerteljesítmény. 2. Kulcsválasztási kritériumok VFD-kábelekhez A. Szigetelés típusa: XLPE a nagyfrekvenciás stabilitás érdekében A szigetelőrendszer az első védelmi vonal az elektromos igénybevétel ellen. Ajánlott: Térhálós polietilén (XLPE) Technikai előnyök: Nagy dielektromos szilárdság, amely ellenáll a feszültségcsúcsoknak Alacsony dielektromos veszteség és kapacitás Kiváló termikus besorolás (általában 90°C-125°C) Erős ellenállás a koronakisüléssel szemben A PVC-hez képest az XLPE jelentősen megnöveli a szigetelés élettartamát nagyfrekvenciás környezetben. B. Fejlett árnyékolás az EMI-vezérléshez Az EMI-elnyomás az egyik legkritikusabb követelmény a VFD-alkalmazásokban. Megfelelő árnyékolás nélkül az elektromágneses zaj: Zavarja a PLC-ket, érzékelőket és kommunikációs rendszereket Hamis jeleket és működési hibákat okoz Növelje a megfelelési kockázatokat szabályozott környezetben Javasolt árnyékoló szerkezetek: Réz szalagos pajzs Kiválóan alkalmas a nagyfrekvenciás zajok visszatartására Alacsony impedanciájú földelési utat biztosít Fólia fonott pajzs Lefedettség ≥85% Egyesíti a rugalmasságot a magas árnyékolási hatékonysággal Kulcs funkció: Egy jól megtervezett pajzs biztosítja ezt a közös módú áramok visszatérnek a kábelen keresztül , ahelyett, hogy károsítaná a motor csapágyait. C. Szimmetrikus földelés kialakítása A kábel geometriája közvetlenül befolyásolja az elektromos teljesítményt. A legjobb gyakorlat konfigurációja: 3 fázisú vezeték 3 szimmetrikusan elhelyezett földelővezeték A teljesítmény előnyei: Csökkenti az elektromágneses mező kibocsátását Kiegyensúlyozza a földáram eloszlását Minimalizálja a tengelyfeszültséget és a csapágyáramokat Ez a kialakítás különösen fontos közepes és nagy lóerős motorok . D. Névleges feszültség és visszaverődő hullám elleni védelem A visszavert hullámjelenségek miatt a motorkapcsokon feszültségcsúcsok léphetnek fel a névleges feszültség 2-3-szorosa . Ajánlott értékelések: 600V / 1000V szabványos ipari rendszerekhez 2000V a következőkhöz: Hosszú kábel fut Nagy kapcsolási frekvenciájú hajtások Kritikus alkalmazások Mérnöki betekintés: A magasabb feszültségű szigetelőrendszerek olyan biztonsági ráhagyást biztosítanak, amely jelentősen csökkenti a meghibásodás kockázatát. 3. Kábelméretezési és telepítési szempontok Ampacity and Thermal Management A megfelelő vezetékméretnél figyelembe kell venni: Motor teljes terhelésű erősítők (FLA) Környezeti hőmérséklet Beépítési mód (tálca, vezeték, szabad levegő) Kábelcsoportosítás és leértékelési tényezők A nem megfelelő méretezés túlmelegedéshez és a kábel élettartamának csökkenéséhez vezethet. Rugalmasság és mechanikai teljesítmény Dinamikus környezetben, mint pl. Robotika Automatizált gyártósorok Mozgó gépek Használjon nagy rugalmasságú VFD kábeleket folyamatos mozgáshoz és hajlítási ciklusokhoz tervezték. Környezeti Ellenállás Az ipari környezet kemény és kiszámíthatatlan lehet. Javasolt kabát anyagok: TPE (hőre lágyuló elasztomer): Kiváló olaj-, kopás- és vegyszerállóság Ideális ipari és zord környezetekhez Speciális PVC: Költséghatékony Alkalmas általános ipari alkalmazásokhoz További védelmi tényezők: UV-állóság (kültéri telepítés) Nedvesség és víz behatolás elleni védelem Hűtőfolyadékokkal és ipari vegyszerekkel szembeni ellenállás 4. Megfelelőség és szabványok (kritikus a globális projekteknél) A VFD-kábelek nemzetközi projektekhez való kiválasztásakor elengedhetetlen a megfelelőség. Megfontolandó közös szabványok: UL (Észak-Amerika) IEC / EN szabványok (Európa) RoHS és REACH (környezetvédelmi megfelelőség) A megfelelő kábelek kiválasztása biztosítja: Könnyebb projektjóváhagyások Csökkentett jogi és működési kockázatok Kompatibilitás a globális piacokkal 5. Gyors összehasonlítás: Standard kábel vs VFD kábel Funkció Szabványos kábel Nagy teljesítményű VFD kábel Szigetelés PVC XLPE Árnyékolás Minimális / Nincs Fóliafonat / rézszalag Földelés Egyetlen Szimmetrikus Multi-Ground EMI vezérlés Szegény Kiváló Feszültségellenállás Alacsony Magas (2000 V-ig) 6. Alkalmazási forgatókönyvek A nagy teljesítményű VFD kábeleket széles körben használják: Ipari automatizálási rendszerek HVAC rendszerek változtatható sebességű hajtásokkal Szivattyús és kompresszoros rendszerek Adatközpontok és kritikus energiaellátó rendszerek Megújuló energia rendszerek (szél, nap) Ezen környezetek mindegyike megköveteli stabil, alacsony zajszintű és nagy megbízhatóságú erőátvitel . 7. Következtetés: Stratégiai befektetés, nem csak alkatrész A megfelelő VFD-kábel kiválasztása nem csupán egy műszaki specifikációra vonatkozó döntés – ez egy hosszú távú befektetés a rendszer megbízhatóságába. Míg a nagy teljesítményű VFD-kábelek kezdeti költsége magasabb lehet, ezek a következők: Csökkentett karbantartás és állásidő Meghosszabbított motor és berendezések élettartama Továbbfejlesztett elektromágneses kompatibilitás (EMC) Alacsonyabb teljes tulajdonlási költség (TCO) Végső betekintés: A jól megválasztott VFD kábel védőgátként működik a meghajtó és a motor között, hatékony, stabil és interferenciamentes működést biztosítva a rendszer teljes életciklusa alatt.

Vegyél fel egy vezérlő- és egy tápkábelt egymás mellé, és szinte egyformának tűnnek. Ugyanaz a külső kabát, hasonló átmérő, hasonló súly. De a vezetékezés helytelen, és a következmények a meghibásodott automatizálási folyamatoktól a súlyos elektromos veszélyekig terjednek. A két kábeltípus közötti különbség nem kozmetikai, hanem alapvető. Mire valók valójában A tápkábelnek egy feladata van: az elektromos energiát a forrásból a terhelésbe továbbítani. Legyen szó motor táplálásáról, transzformátor táplálásáról vagy áramelosztásról az épületen keresztül, a tápkábel a nyers elektromos erő vezetéke. Nagy áramot szállít nagy távolságokra, és a kialakítása ezt az igényt tükrözi. A vezérlőkábel egészen mást csinál. Jeleket – parancsokat, visszajelzéseket, méréseket – hordoz egy vezérlőrendszer és az általa kezelt eszközök között. Gondoljon arra, hogy egy PLC nyitási/zárási utasítást küld egy mágnesszelepnek, vagy egy érzékelő visszajelzi a hőmérsékletet a felügyeleti panelnek. Az áram minimális; a pontosság minden. A gyakorlatban mindkét kábel gyakran ugyanazon a vezetéken vagy kábeltálcán halad keresztül. Egy tápkábel feszültség alá helyezi a motort; egy vezérlőkábel jelzi, hogy mikor kell elindulni és leállni. Kiegészítik egymást, nem cserélhetők fel. Hogyan épülnek fel másképp Névleges feszültség ez a legközvetlenebb szerkezeti különbség. A tápkábelek 0,6/1kV-os és afeletti névleges feszültségűek – a középfeszültségű típusok elérik a 10kV-ot, 35kV-ot és még ennél is nagyobb feszültséget, az olyan szabványok szerint, mint az extrudált szigetelésű kábelekre vonatkozó IEC 60502. A vezérlőkábelek jóval alacsonyabb tartományban működnek: jellemzően 300/450 V és 450/750 V között, mivel a jelátvitel nem igényel nagyfeszültségű infrastruktúrát. Vezető keresztmetszete és magszáma mondd el a történet többi részét. A tápkábelek előnyben részesítik az áramátviteli kapacitást, ezért a vezetők nagyok – általában 16 mm², 50 mm², 120 mm² vagy nagyobb, rézből vagy alumíniumból. A magok száma alacsony marad: kábelenként 1-5 mag szabványos. A vezérlőkábelek teljesen megfordítják ezt a logikát. A vezetékek kicsik (0,5 mm² és 10 mm² között), de a magok száma magas – 2 magtól akár 61 magig egyetlen kábelben –, mivel egy összetett vezérlőáramkörnek sok független jelútra van szüksége hatékonyan. Szigetelés és burkolat kövesse ugyanazt a mintát. A tápkábelek vastag, robusztus burkolatot igényelnek a nagyfeszültség, a mechanikai igénybevétel, a hő és a nedvesség kezelésére. A vezérlőkábelek könnyebb PVC vagy XLPE szigetelést használnak, amely elegendő az alacsony feszültségű jelekhez. Ha mindkét kábeltípus ipari környezetben van, a tápkábel köpenye észrevehetően nehezebb. Árnyékolás opcionális a tápkábeleknél, de gyakran kritikus a vezérlőkábeleknél. Erős elektromágneses interferenciával járó környezetben – nagy motorok, változtatható frekvenciájú hajtások vagy kapcsolóberendezések közelében – az árnyékolatlan vezérlőkábel felveszi a jeleket megrontó zajt. A vezérlőkábel körül rézszalag vagy fonott árnyékolás blokkolja ezt az interferenciát, és megőrzi a jel integritását. Színkódolás is különbözik. A tápkábel magjai szabványos fázisszíneket használnak (barna, fekete, szürke a fázisokhoz; kék a semlegeshez; zöld/sárga a földhöz) a biztonságos telepítés és karbantartás érdekében. A vezérlőkábel magjai általában fekete színűek, fehér numerikus jelölésekkel, mivel az egyes áramkörök azonosítása fontosabb, mint a fáziskonvenció. Ahová minden kábel tartozik A tápkábelek ott működnek, ahol az elektromos energiának nagy léptékű mozgásra van szüksége. A föld alatti elosztóhálózatok, a légvezetékek, az ipari gépek betáplálása és az épületek áramfelszálló vezetékei mind tápkábelekre támaszkodnak. A létesítmény vezetékezéséhez és elosztásához, kisfeszültségű tápkábelek épületek és ipari elosztáshoz a kereskedelmi és könnyűipari rakományok túlnyomó részét kezeli. Hálózati infrastruktúrához, alállomásokhoz és közüzemi csatlakozásokhoz, középfeszültségű tápkábelek hálózati és alállomási alkalmazásokhoz a hatékony távolsági átvitelhez szükséges feszültségen szállítja az energiát. A vezérlőkábelek képezik minden automatizált folyamat gerincét. Az autóipari összeszerelő sorok, a vegyi üzemek DCS-rendszerei, az épületfelügyeleti rendszerek (HVAC, világítás, beléptetőrendszer), a vasúti jelzőrendszerek és az erőművédelmi relé áramkörök mind a vezérlőkábelektől függenek a jelek továbbítására, amelyek a működést szinkronban és biztonságosan tartják. Vezérlőkábelek ipari automatizáláshoz és berendezések huzalozásához kifejezetten úgy tervezték, hogy megfeleljenek ezeknek a környezeteknek a pontossági és rugalmassági követelményeinek. Gyors referencia összehasonlítás Főbb szerkezeti és funkcionális különbségek a táp- és vezérlőkábelek között Paraméter Tápkábel Vezérlő kábel Elsődleges funkció Elektromos energia továbbítása Vezérlőjelek / adatok továbbítása Névleges feszültség 0,6/1kV és nagyobb (500kV-ig) 300/450V – 450/750V Vezető keresztmetszete Nagy (16 mm² – 500 mm²) Kicsi (0,5 mm² – 10 mm²) Magok száma 1-5 mag 2-61 mag Szigetelés vastagsága Vastag (nagyfeszültségű névleges) Könnyebb (alacsony feszültségű névleges) Árnyékolás Ritkán szükséges Gyakran szükséges (EMI környezetek) Alapszínkódolás Fázisszínek (barna / fekete / szürke) Fekete fehér számozással Vezető anyag Réz vagy alumínium Réz (standard) Hogyan válasszuk ki a megfelelőt Három kérdés dönti el a legtöbb kiválasztási döntést. Először: mit visz a kábel? Ha áramot ad egy terhelés táplálására – motor, világítási áramkör, HVAC egység –, akkor tápkábeles alkalmazásról van szó. Ha parancsot, mérést vagy visszacsatoló jelet hordoz, akkor ez egy vezérlőkábel-alkalmazás. Második: milyen feszültségen működik a rendszer? Az 1 kV felett működő rendszerekhez ennek megfelelően besorolt ​​tápkábelek szükségesek. A 24VDC, 120VAC vagy 230VAC feszültségű jel- és vezérlőáramkörök a vezérlőkábel területére esnek. Harmadik: mi az elektromágneses környezet? Ha a kábel nagy teljesítményű kapcsolóberendezések, frekvenciaváltók vagy nagy motorok közelében fut, árnyékolt vezérlőkábelre van szükség a jel romlásának megakadályozása érdekében. Kíméletlen vagy magas hőmérsékletű környezetben, lángálló és magas hőmérsékletnek ellenálló vezetékek további védelmet biztosítanak mind a teljesítmény, mind a vezérlési alkalmazások számára. Az egyik kábeltípus másikkal való helyettesítése soha nem jelent megoldást. A vezérlőkábel erősáramú alkalmazása esetén a szigetelés meghibásodását és a tüzet veszélyezteti. Egy tápkábel vezetése, ahol a vezérlőkábel tartozik, költséget és helyet pazarol, és továbbra is interferenciát okozhat. A megfelelő, megfelelően méretezett és meghatározott kábel biztosítja a rendszerek biztonságos és megbízható működését teljes élettartamuk során. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

A megfelelő csupasz alumíniumkábel kiválasztása kritikus döntés a mérnökök, projektmenedzserek és beszerzési csapatok számára, akik felsővezetéki áramátviteli és elosztórendszereken dolgoznak. A rossz választás veszélyeztetheti a hálózat megbízhatóságát, növelheti a karbantartási költségeket, vagy biztonsági kockázatokat jelenthet a terepen. Ez az útmutató végigvezeti azokat a kulcsfontosságú műszaki és környezeti tényezőket, amelyek minden csupasz alumínium kábel kiválasztását befolyásolják. Miért előnyös a csupasz alumínium kábel a fej feletti átvitelhez? A csupasz alumíniumkábeleket már több mint egy évszázada megbízták a kültéri fej feletti áramátvitelben, és ennek jó oka van. A rézhez képest az alumínium kb A réz vezetőképességének 61%-a az International Heat Copper Standard (IACS) szerint mérve. Bár ez azt jelenti, hogy nagyobb keresztmetszeti területre van szükség ugyanazon áram átviteléhez, az alumínium egyéb tulajdonságai miatt ez a kompromisszum sok alkalmazásban megéri. Az alumínium nagyjából egyharmadát nyomja a réznek, ami drámai módon csökkenti a tornyok és oszlopok szerkezeti terhelését, és csökkenti a telepítési költségeket a hosszú fesztávokon. Költségoldalon az alumíniumkábel jellemzően jelentős anyagmegtakarítást tesz lehetővé az egyenértékű rézvezetékekhez képest – ez döntő előny az olyan hálózati infrastrukturális projekteknél, ahol több száz vagy több ezer kilométeres vezetékre lehet szükség. Mindkét anyag részletes összehasonlításához vezetőképesség, súly, költség és biztonság tekintetében lásd réz vs alumínium vezetékek . Ha az alkalmazás kültéri fej feletti átvitelről szól, és a költségvetés hatékonysága számít, csupasz alumínium kábelek folyamatosan erős értéket nyújtanak. A csupasz alumínium vezetők fő típusainak megismerése Nem minden csupasz alumínium kábel egyforma. Három elsődleges konfiguráció áll rendelkezésre, mindegyik más-más teljesítményprioritás szerint lett kialakítva. AAC (teljes alumínium vezető) teljes egészében elektromos minőségű alumínium szálakból készült. Jó vezetőképességet biztosít és gazdaságos, így jól használható általános kültéri alkalmazásokhoz és rövidebb fesztávokhoz, ahol nem a nagy szakítószilárdság az elsődleges szempont. AAAC (teljes alumíniumötvözet vezető) Alumíniumötvözet szálakból készül, nem pedig tiszta alumíniumból. Ez kiváló korrózióállóságot biztosít, így a nedves, part menti vagy vegyileg agresszív környezetek preferált opciója. Az ötvözet szerkezet javítja a szakítószilárdságot is az AAC-hez képest. ACSR (alumínium vezetőacél erősítésű) alumínium külső réteget acél maggal kombinál. Az acélmag nagy szakítószilárdságot biztosít, míg az alumínium szálak hordozzák az elektromos áramot. Ez a konfiguráció a standard választás nagy fesztávú berendezésekhez és nagyfeszültségű felsővezetékekhez, ahol nagy a mechanikai terhelés. Egyesíti a nagy szilárdságot a jó vezetőképességgel – olyan egyensúlyt, amelyet a tiszta alumínium vezetékek önmagukban nem tudnak elérni. A megfelelő típus kiválasztása függ a fesztávtól, a szükséges mechanikai szilárdságtól, a helyi környezeti feltételektől és a költségvetéstől. A legtöbb nagyfeszültségű távolsági vonalnál az ACSR az iparág alapértelmezett beállítása. Tengerparti vagy korrozív környezetben az AAAC általában a jobb választás. Mert közép- és kisfeszültségű légkábel A rövidebb fesztávú alkalmazásoknál az AAC vagy az AAAC gyakran biztosítja a költség és a teljesítmény megfelelő egyensúlyát. Áramhordozó kapacitás és keresztmetszet kiválasztása Az ampacity – a vezető áramvezető képessége – az első szám, amelyet a csupasz alumíniumkábel meghatározásakor meg kell határozni. Az alulméretezett vezető kiválasztása veszélyes hőfelhalmozódást okoz; a túlméretezés szükségtelenül növeli a költségeket. Az áteresztőképesség több változótól függ: a vezeték keresztmetszete, a környezeti hőmérséklet, a napsugárzás, a szél sebessége és a telepítés konfigurációja. A felsővezeték-tervezés során a mérnökök figyelembe veszik a vezető maximális megengedett üzemi hőmérsékletét is, amely hatással van a vezeték élettartamára és a megereszkedési viselkedésre is. Kültéri csupasz felsővezetékeknél konzervatív megközelítés javasolt. A vezető enyhe túlméretezése a számított maximális terheléshez képest biztonsági sávot biztosít a csúcsigény, a szélsőséges környezeti hőmérséklet és a jövőbeni terhelésnövekedés ellen. A keresztmetszeti területet a kábel tervezési élettartama alatt várható terhelés és környezeti feltételek legrosszabb kombinációja alapján kell kiválasztani. Mindig ellenőrizze az áramerősség értékeket az adott vezetéktípusra és beépítési módra vonatkozó nemzeti vagy nemzetközi szabvány szerint. Mechanikai szilárdságra és feszességre vonatkozó követelmények A felsővezeték-tervezésnél az elektromos teljesítmény önmagában nem elegendő – a vezetőnek a hosszú fesztávolságú mechanikai igénybevételeket, a szélterhelést, a jégterhelést, valamint a hőtágulást és -összehúzódást is el kell viselnie a kültéri használat során. A csupasz alumínium vezető szakítószilárdsága határozza meg, hogy milyen hosszú fesztávot lehet biztonságosan felfűzni a tartószerkezetek közé. Az ACSR vezetékeket kifejezetten erre a kihívásra tervezték: az acélmag viseli a mechanikai terhelés nagy részét, míg az alumínium szálak kezelik az áramátvitelt. Nagyon hosszú fesztávokra vagy nagy szél- vagy jégterhelésnek kitett területekre általában az ACSR az egyetlen megfelelő választás. A behajlási és feszültségi számításokat a vonaltervezésben minden fesztávra el kell végezni. A vezetőnek elegendő megereszkedéssel kell rendelkeznie ahhoz, hogy a biztonságos talajmagasság határain belül maradjon a maximális hőmérsékleten (amikor a vezető leginkább kitágul és megereszkedik), miközben megfelelő feszültséget kell fenntartani minimális hőmérsékleten (amikor az összehúzódás növeli a mechanikai igénybevételt). A szél által kiváltott vibrációnak kitett területeken a rezgéscsillapítók és a megfelelő vezetőválasztás segít megelőzni a kifáradás okozta sérüléseket a felfüggesztési pontokon idővel. Környezeti feltételek és korrózióállóság A telepítési környezet jelentősen befolyásolja, hogy melyik csupasz alumínium vezeték típusa megfelelő. Az alumínium természetes módon vékony oxidréteget képez a felületén, amely némi alapszintű védelmet nyújt a további oxidáció ellen. Ez a védelem azonban nem minden környezeti körülmény között egységes. Vezetőtípus ajánlások környezet szerint Környezet Ajánlott vezetéktípus Kulcsfontosságú ok Általános vidéki / belterületi kültéri AAC vagy ACSR Költséghatékony; mérsékelt korróziónak való kitettség Tengerparti / magas páratartalom AAAC Kiváló korrózióállóság az ötvözet összetételéből adódóan Ipari zónák (kémiai expozíció) AAAC Az ötvözet ellenáll a vegyi és sós atmoszférának Hosszú fesztávú / nagy terhelésű sebességváltó ACSR Az acélmag biztosítja a szükséges mechanikai szilárdságot Alállomás belső csatlakozásai AAC vagy AAAC Rövidebb fesztávok; súly- és költségprioritás Tengerparti és ipari környezetben a nedvesség és a levegőben lévő szennyeződések kombinációja felgyorsítja az elektrokémiai korróziót. Az AAAC vezetők, amelyek alumíniumötvözetet tartalmaznak, nem pedig tiszta alumínium szálakat, lényegesen jobb hosszú távú korrózióállóságot biztosítanak ilyen körülmények között, és csökkentik a vezetékek leromlásának kockázatát, amely végül veszélyeztetheti a vonal biztonságát. Ipari szabványoknak való megfelelés Az erőátvitelre szánt csupasz alumínium kábeleknek meg kell felelniük az elismert nemzetközi vagy nemzeti szabványoknak. Ezek a szabványok meghatározzák a vezetőtisztaságra, a sodrási konfigurációra, a mechanikai tulajdonságokra, az elektromos ellenállásra és a vizsgálati eljárásokra vonatkozó minimális követelményeket. Az ezeknek a szabványoknak megfelelő vezetékek meghatározása és beszerzése nem alku tárgya a biztonságos és megbízható hálózati működéshez. A legszélesebb körben hivatkozott szabványok közé tartozik az IEC 61089 (kerek huzal sodrott vezetékek felsővezetékekhez), az ASTM B230 és B231 (alumínium és alumíniumötvözet vezetők felsővezetékekhez), valamint a Kínában használt regionális szabványok, például a GB/T 1179. A nemzetközi beszerzések esetében a vevőknek meg kell határozniuk, hogy melyik szabványt kell alkalmazni a célországban, és a megfelelőség okmányos igazolását kell kérniük a gyártótól. Az elismert minőségirányítási rendszerek – mint például az ISO 9001 a termelés minőségére és az ISO 14001 a környezetmenedzsmentre vonatkozó – tanúsítása további bizalmat biztosít a gyártási folyamatok következetessége iránt. A jó hírű gyártók termékspecifikus tanúsítványokkal is rendelkeznek, és tesztjelentéseket is készíthetnek, amelyek igazolják a vonatkozó vezetékszabványnak való megfelelést. Megszakítás és csatlakozás biztonsága A csupasz alumínium kábel kiválasztásának egyik legfontosabb – és gyakran figyelmen kívül hagyott – szempontja a lezárórendszer. Lehetséges, hogy maga a kábel is megfelelően van megadva, de a rossz csatlakozások a túlmelegedés, az ívképződés és az idő előtti meghibásodás egyik fő oka az alumínium vezetékes telepítéseknél. Az alumínium a hőmérsékletváltozás hatására jobban kitágul és összehúzódik, mint a réz. Ez a hőciklus fokozatosan meglazíthatja azokat a csatlakozásokat, amelyeket nem húztak meg megfelelően, vagy amelyek nem kompatibilis hardvert használtak. Idővel a laza csatlakozások növelik az érintkezési ellenállást, túlzott hőt termelnek, és tűzveszélyt okoznak. A megoldás a kifejezetten alumínium vezetékekhez tervezett csatlakozók, bilincsek és hardverek használata, valamint a hardvergyártó által megadott megfelelő beépítési nyomatékértékek alkalmazása. A felsővezetékek áthidaló csatlakozásaihoz és toldásaihoz általában a kompressziós típusú csatlakozókat részesítik előnyben, mivel ezek egyenletes mechanikai érintkezést biztosítanak a vezeték teljes keresztmetszetében. Minden lezáró hardvert ellenőrizni kell a telepítés során, és újra ellenőrizni kell az ütemezett karbantartási ciklusok során, különösen azokon a területeken, ahol vibráció vagy nagy napi hőmérséklet-ingadozás van kitéve. A modern alumíniumkábel-szerelés, ha megfelelő alkatrészekkel és eljárásokkal történik, ugyanolyan hosszú távú megbízhatóságot biztosít, mint a réz. A kulcs annak biztosítása, hogy a telepítés minden eleme – a vezető, a hardver és a kivitelezés – illeszkedjen és megfeleljen a kódoknak. Következtetés A megfelelő csupasz alumínium kábel kiválasztásához többre van szükség, mint a méterenkénti árak összehasonlítására. A döntésnek figyelembe kell vennie a vezeték típusát (AAC, AAAC vagy ACSR), a szükséges áramfelvételi kapacitást, a mechanikai fesztávra vonatkozó követelményeket, a környezeti kitettséget, az alkalmazandó szabványokat és a lezárórendszer kompatibilitását. Ezen tényezők mindegyike közvetlenül befolyásolja a telepítés biztonságát, megbízhatóságát és teljes életciklus-költségét. A legtöbb felsővezetékes átviteli alkalmazásnál az ACSR továbbra is a preferált választás a hosszú fesztávú és nagy terhelésű vezetékek esetében, míg az AAAC kiváló korrózióállóságot kínál part menti vagy kémiailag agresszív környezetben. Az AAC gazdaságos megoldást kínál rövidebb fesztávokra jóindulatú körülmények között. A nemzetközi szabványoknak való megfelelés és a megfelelő telepítési gyakorlat minden esetben elengedhetetlen az alkalmazás által megkövetelt teljesítmény és biztonság eléréséhez. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }
