A nem illeszkedő kábel nem csak alulteljesít – meghibásodik. Az üzemi hőmérsékletet nem tűrő szigetelés hónapokon belül lebomlik; a túl kicsi vezeték feszültségesést okoz, ami károsítja a csatlakoztatott berendezést. Az elektromos berendezések kábelei minden táp- és jeláramkör fizikai gerincét képezik, és a megfelelő kiválasztásához meg kell érteni, mi különbözteti meg az egyik típust a másiktól. Mik azok az elektromos berendezések kábelei? Az elektromos berendezések kábelei célirányosan épített összekötő alkatrészek, amelyek áramot és jeleket továbbítanak az ipari, kereskedelmi és lakossági eszközök között. A rögzített hálózati infrastruktúrához tervezett erőátviteli kábelekkel ellentétben az elektromos berendezések kábeleit a rugalmasság, a precíz jelkezelés és a végfelhasználói eszközökkel való kompatibilitás érdekében optimalizálták – a háztartási készülékektől az automatizált gyári gépekig. Három magrétegből állnak: egy vezetőből (réz vagy alumínium) az áram áramlásához, egy szigetelőrétegből (PVC, XLPE vagy gumi), amely tartalmazza és védi az elektromos utat, valamint egy külső burkolatból, amely mechanikai és környezetvédelmet biztosít. Minden réteg úgy van megadva, hogy megfeleljen az alkalmazás feszültségének, hőmérsékletének és fizikai környezetének. Fő típusai és alkalmazásaik Az elektromos berendezések kábeleinek öt fő kategóriája különböző funkciókat lát el: Vezetékek építése lakossági és kereskedelmi vezetékekhez — Egyvezetős PVC-szigetelésű vezetékek (például a BV típusú, 70°C-os névleges hőmérsékletű) rögzített fal- és védőcső-szerelésekben használatosak. Világítási áramköröket, aljzatokat és általános áramellátást biztosítanak. Az egyszerű felépítés alacsonyan tartja a költségeket. Köpenyezett vezetékek a rugalmas többvezetős elvezetéshez — Többeres kábelek külső PVC-köpennyel (pl. RVV típusú), alkalmasak hordozható eszközökhöz, biztonsági rendszerekhez és könnyű berendezések csatlakoztatásához, amelyek bizonyos rugalmasságot igényelnek. Vezérlőkábelek ipari automatizáláshoz — Műanyag szigetelésű többeres kábelek (pl. KVV típusú) jeleket továbbítanak a PLC-k, érzékelők és aktuátorok között. Jellemzően 450/750 V névleges feszültséggel, 70°C-ig terjedő vezetőhőmérsékletekkel és 6–12D hajlítási sugarakkal. Számítógépes kábelek árnyékolt jelátvitelhez — PE-szigetelésű, árnyékolt kábelek (pl. DJYPVPR, DJYP3VP3), 300/500V névleges feszültséggel, elektronikus műszerekhez és adatgyűjtő rendszerekhez tervezve, ahol az elektromágneses interferenciát el kell távolítani. A zajelnyelési követelményektől függően egyedi és általános árnyékolási konfigurációk állnak rendelkezésre. Gumiburkolatú kábelek mobil és kültéri használatra — YC típusú kábelek etilén-propilén gumi szigeteléssel és szintetikus elasztomer burkolattal. Ismételt hajlításra, kültéri expozícióra és mechanikai igénybevételre tervezték – építkezéseken, hordozható szerszámokon és mozgó ipari berendezéseken. Vezető anyaga: réz vs. alumínium A vezető az, ahol az áram ténylegesen folyik, és a réz és az alumínium közötti választás határozza meg a vezetőképességet, a súlyt, a rugalmasságot és a költségeket. A legtöbb elektromos berendezés kábele nagy tisztaságú rézvezetőt használ – a teljesítménykülönbség elég jelentős ahhoz, hogy igazolja az árprémiumot szinte minden berendezési alkalmazásban. Réz és alumínium vezetékek összehasonlítása elektromos berendezések kábeleihez Tulajdonság Réz karmester Alumínium vezető Elektromos vezetőképesség ~100% IACS ~61% IIER Súly Nehezebb ~1/3-ával könnyebb Anyagköltség Magasabb 30-50%-kal alacsonyabb Rugalmasság Kiváló – szűk útválasztáshoz alkalmas Kevésbé rugalmas, hajlamos a kanyarokban repedésre Tipikus alkalmazás Vezérlő kábelek, számítógép kábelek, háztartási gépek Felsővezetékek, nagy fesztávú erőátvitel Vezérlő-, jel- és berendezés-vezetékekhez – ahol a rugalmasság és a megbízható lezárások számítanak – a réz a standard választás. Az alumínium alapú vezetékek jobban megfelelnek a felső és a távolsági telepítésekhez, ahol a súlycsökkentés elsőbbséget élvez a rugalmassággal szemben. Szigetelő anyagok: PVC, XLPE és gumi A szigetelőréteg határozza meg a kábel teljesítményét. A működési környezethez nem megfelelő anyag megadása az idő előtti kábelhibák egyik leggyakoribb oka – nem a sarkok levágása, hanem a nem megfelelő szerszám használata. PVC (polivinil-klorid) — Működési tartomány jellemzően –15°C és 70°C között. Költséghatékony és széles körben elérhető, alkalmas a legtöbb beltéri kereskedelmi és háztartási alkalmazásra. Nem ajánlott zárt vagy nyilvános helyeken, mert a PVC égéskor mérgező füstöket bocsát ki. Építési vezetékekhez, burkolatos kábelekhez és általános tápkábelekhez használják. XLPE (keresztkötésű polietilén) — Folyamatos üzemi hőmérséklet 90°C-ig, rövidzárlati tűréssel 250°C-ig. A kiváló dielektromos szilárdság és a nedvességállóság miatt előnyben részesített választás a nagyobb igényű ipari alkalmazásokhoz. Könnyebb, mint a gumi, jobb hosszú távú mechanikai stabilitással. Gumi (etilén-propilén / szintetikus elasztomer) - Alacsony hőmérsékleten is kiváló rugalmasságot tart fenn, és ellenáll az ismétlődő hajlításoknak és mechanikai igénybevételeknek. A választott anyag hordozható berendezésekhez, építőipari alkalmazásokhoz és minden olyan kábelhez, amely a szolgáltatás során elmozdul. A gumiköpenyű kábeleket ezekre a feltételekre a tervezés, nem pedig közelítés alapján minősítették. Szabványok, amelyek valóban számítanak A megfelelőségi állítások csak annyira hasznosak, mint a hivatkozott szabvány. Három elnevezés jelenik meg leggyakrabban az elektromos berendezések kábeleinek specifikációiban, és mindegyik mást takar: IEC 60227 — 450/750V névleges feszültségig terjedő PVC-szigetelésű kábelekre vonatkozik. Ez a benchmark szabvány a vezetékek és könnyű berendezések kábeleinek építéséhez a legtöbb globális piacon. Az olyan termékeket, mint a BV típus, ennek a specifikációnak megfelelően gyártják. IEC 60502-1 a kisfeszültségű tápkábel építéséhez és teszteléséhez — Meghatározza az 1kV-os és 3kV-os kábelek felépítését, méreteit és vizsgálati követelményeit. Ez a nemzetközileg elismert etalon a helyhez kötött elosztó és ipari létesítmények számára, elfogadott az Európától Délkelet-Ázsiáig terjedő piacokon. ISO 9001 — A gyártó minőségirányítási rendszerére vonatkozik, nem magára a kábeltermékre. Megerősíti, hogy a gyártási folyamatokat következetesen ellenőrzik és dokumentálják – ez a gyártás megbízhatóságának jelentős mutatója, de nem helyettesíti a termékszintű vizsgálati tanúsítványokat. Egy szállító értékelésekor kérjen vizsgálati jelentéseket, amelyek hivatkoznak az adott IEC-szabványra és a kiadás évére (pl. IEC 60227:2007, IEC 60502-1:2021). A nyomon követhető vizsgálati jelentés nélküli tanúsítványszám korlátozott biztosítékot nyújt. A névleges feszültséget és a vezeték keresztmetszetét mindig meg kell erősíteni a rendszer működési paramétereivel — nem csupán katalógusleírásból feltételezzük. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

A globális adatközpontok 100G, 400G és 800G hálózati architektúrák felé történő fejlődése során a fizikai rétegű kábelezési adathordozók kiválasztása közvetlenül meghatározza a számítástechnikai fürtök teljesítményét és teljes tulajdonlási költségét (TCO). A rövid távú összeköttetések többmódusú optikai szálán (MMF) belül jelenleg az OM4 és az OM5 a legszélesebb körben alkalmazott és legmodernebb megoldások. Szigorú optikai fizika elméletekre és nemzetközi szabványokra alapozva ez a cikk strukturált műszaki hivatkozást ad a média kiválasztásához. 1. Az alapvető fizikai mechanizmusok és a szélessávú jellemzők OM4 (lézerre optimalizált multimódusú szál): Rendkívül nagy effektív modális sávszélessége kizárólag egyetlen 850 nm-es hullámhosszra van optimalizálva (elérve a 4700 MHz·km-t). Mivel a modális diszperzió meredeken növekszik a 850 nm-es hullámhossztól való eltéréskor, az OM4-nek erősen támaszkodnia kell a Párhuzamos optika mechanizmus – lineárisan növelve az üvegszálas csatornák számát – a nagyobb adatsebesség elérése érdekében. OM5 (Widebés Multimode Fiber, WBMMF): A 850 nm-es teljesítmény veszélyeztetése nélkül emellett 2470 MHz·km minimális sávszélességet ír elő 953 nm-es hullámhosszon. Ezt a diszperziós lapos kialakítást kifejezetten erre tervezték Rövidhullámú hullámhosszosztásos multiplexelés (SWDM) and Kétirányú (BiDi) átvitel, amely lehetővé teszi 4 hullámhossz egyidejű veszteségmentes átvitelét egyetlen szálon belül, ami akár 75%-os fizikai csökkenést ér el a szálak számában. 2. Főbb műszaki specifikációk és azonosítások Főbb műszaki mutatók OM4/ OM4 Fiber OM5/ OM5 Fiber (WBMMF) Nemzetközi szabványok TIA-492AAAD TIA-492AAAE, IEC 60793-2-10 Kabát színe (TIA-598-C) Aqua/Erika Violet Lime Green Core optimalizált fényforrás 850nm VCSEL 850-953 nm VCSEL / SWDM 850 nm EMB/ 850 nm EMB sávszélesség 4700 MHz·km 4700 MHz·km 953 nm EMB/ 953 nm EMB sávszélesség (Meghatározatlan) 2470 MHz·km 3. Átviteli távolság korlátai (hálózati protokollok alapján) Különböző Ethernet sebességek és modulációs technológiák mellett mindkét szál átviteli teljesítménye nagymértékben forgatókönyv-specifikus különbségeket mutat. 10G–100G egyhullámhosszú párhuzamos (pl. 100GBASE-SR4): A maximális átviteli távolságok az OM4 és az OM5 esetében is azonosak, 100 méteren korlátozva. Az OM5 telepítése ebben a főbb szabványos forgatókönyvben nem jelent jelentős technikai előnyt. 100G többhullámhosszú multiplexelés (pl. 100G SWDM4 / 100G SRBD): A hosszú hullámhosszú jelekkel szemben az OM4 a sávszélesség összeomlása miatt 100 méterre korlátozódik, míg az OM5 sikeresen kiterjeszti a határt 150 méterre a szélessávú kompenzációs képességeire támaszkodva. 400G és 800G korszak (PAM4 moduláció): Az egyhullámhosszú párhuzamosság alatt SR8 protokoll szerint a fizikai határok erősen szűkülnek, így mind az OM4, mind az OM5 távolság 50-100 méteres tartományba esik. A kettős hullámhosszú multiplexelés alatt azonban 400GBASE-SR4.2 protokoll szerint az OM4 100 méterre van korlátozva, míg az OM5 nemcsak a használható távolságot tolja vissza 150 méterre, hanem a kábelmagigényt is megfelezi 8 magra. 3. TCO és mérnöki telepítési ajánlások l Ragaszkodjon az OM4 költséghatékonysági zónához (standard rövid hatótávolság) A legtöbb hagyományos vállalati adatközpont és gerincvezetékes hálózati topológia szigorúan 100 méter alatti távolsága esetén az "alacsony költségű SR4/SR8 adó-vevő OM4 szalagkábel" megközelítés alkalmazása lényegesen alacsonyabb kezdeti CAPEX-et eredményez, mint az OM5 WDM megoldás, így ez az optimális TCO-választás. Ezenkívül az OM4 párhuzamos architektúrája tökéletesen támogatja a switch Port Breakout követelményeit. l Használja az OM5-öt a stratégiai áttörésekhez (nagy sűrűségű és régebbi frissítések) Az OM5 kivételesen magas ROI-t kínál két merev forgatókönyv esetén: Először is, kábelmentes, generációk közötti frissítések a régi hálózatokhoz, duplex szálak és SWDM4 modulok használatával a kapacitásugrások elérése érdekében, elkerülve a csillagászati újrakábelezési költségeket. Másodszor, nagy sűrűségű mesterséges intelligencia-fürtök, amelyek 4-8-szorosára csökkentik a gerinckábel tömegét, értékes rack-területet szabadítanak fel, feloldják a szerver légáramlását, és drasztikusan csökkentik az OPEX-et. GYIK K: A nagy sűrűségű ToR hálózatban az SWDM adó-vevőkkel párosított OM5 elérheti a Port Breakout funkciót több független szerver összekapcsolásához? A: Nem. A WDM technológia több hullámhosszt multiplexel ugyanabba a fizikai szálba, amelyet nem lehet passzívan demultiplexelni a különböző fizikai helyeken lévő szerverekhez. Ha nagy sűrűségű port kitörésre van szükség, a hagyományos OM4 párhuzamos szál marad az egyetlen életképes megoldás. K: Miért írják elő a szabványok az OM5 külső köpeny színének lime zöldre cseréjét? V: A több tízezer patch kábelt tartalmazó, nagy sűrűségű szerverszobákban a jól felismerhető lime zöld biztosítja, hogy az operatív személyzet szigorúan meg tudja különböztetni az OM3/OM4 aqua színétől, jelentősen csökkentve a kábelkövetési időt és az üzletmenet megszakításának kockázatát. K: Kötelező az OM5 400G vagy 800G ultra-nagy sebességű Ethernet telepítésekor? V: Nem kötelező. Ez az adó-vevő technológiai útvonalától függ. Egycsatornás halmozott SR8 protokollok esetén mind az OM4, mind az OM5 távolsága 50-100 méterre csökken. Csak több hullámhosszú kétirányú protokollok, például az SR4.2 alkalmazásakor aktiválódik az OM5 szélessávú előnye, ami 50%-kal nagyobb elérést ér el az OM4-hez képest.

A modern intelligens otthonok az egyedi eszközöktől a mély, teljes ház ökoszisztéma-koordinációjáig fejlődtek. A világítási rendszer mögöttes kábelezési architektúra határozza meg a hálózat stabilitását, méretezhetőségét és biztonságát. A vezetékezési hibák a későbbiekben könnyen hatalmas karbantartási költségekhez vezethetnek. Ez a cikk az intelligens világítási huzalozási irányelvek szigorú lebontását tartalmazza a tényleges mérnöki logika és a nemzetközi elektromos szabványok alapján. 1. Kommunikációs protokollok és topológia architektúra KNX és fizikai izoláció Az infrastruktúra-minőségű intelligens világításban a KNX dedikált zöld, csavart érpárú kábelt használ, amely fizikailag teljesen leválasztja az adatátvitelt a 220 V-os hálózatról. Decentralizált architektúrája azt jelenti, hogy nincs egyetlen központi gazdagép; egyetlen csomópont meghibásodása sem bénítja meg az egész hálózatot, ami rendkívül magas megbízhatóságot kínál. DALI digitális protokoll A 0-10 V-os analóg fényerő-szabályozásnál gyakori feszültségeséssel és villogással összehasonlítva a DALI protokoll igazi kétirányú digitális kommunikáció. Az IEC 62386-101 szabvány szerint a DALI buszon lévő két eszköz között az egyenáramú feszültségesés nem haladhatja meg a 2 VDC értéket, és a tápegységtől való maximális távolság nem haladhatja meg a 300 métert. 2. A nagyfeszültségű vezetékek alapvető specifikációi Teljesen hagyja el a „nincs semleges” vezetékezést A hagyományos kapcsolók csak a feszültség alatt álló vezetéket vezérlik. Ha egy intelligens kapcsolóból hiányzik a semleges vezeték, akkor egy kompromittált „nincs nulla” készenléti tápegységre kell támaszkodnia, ami végzetes, időszakos LED „villogást” vagy „szellemfény” jelenséget okoz. Ezenkívül a „nincs semleges” maximális terhelés általában 800 watt körül van korlátozva, ami messze a normál semleges feszültségű kapcsolók 2500 wattja alatt van. Új vagy felújítási projekteknél minden csatlakozódobozba független nulla vezetéket kell beépíteni . 60 mm mély csatlakozódobozok Az intelligens panelek jelentős hőt termelnek teljes terhelésű működés közben, és több vezetékkivezetést kell elhelyezniük. A hagyományos 50 mm-es dobozok nyomás alatt könnyen károsítják a szigetelést, ami termikus leálláshoz vagy tüzet okozhat. Szigorúan ajánlott 60 mm mély, nagy kapacitású PVC dobozok használata, amelyek megfelelnek az UL 94 V-0 legmagasabb égésgátló tanúsítványnak. Szigorúan tiltsa a megosztott semlegeseket Különböző áramkörökből származó nullavezetékek keverése azt okozhatja, hogy a feltételezetten biztonságos nullavezető halálos visszatáplálási feszültséget hordozhat, ha a megszakítót tévedésből megfordítják a karbantartás során, ami súlyos áramütéshez vezethet. Ezenkívül súlyos áramkiegyensúlyozatlanságot okoz, ami az elosztódoboz szivárgásvédelmi kapcsolójának gyakori kioldását váltja ki, megbénítva az intelligens rendszert. 3. Alacsony feszültségű egyenáramú meghajtó technológia Állandó feszültség (CV): Alkalmas LED rugalmas szalagokhoz, párhuzamos huzalozási architektúrával. Előny: támogatja a véletlenszerű helyszíni vágást és illesztést; Hátránya: erősen korlátozza a hálózati feszültségesés, így a hosszú csíkok túlsó vége halvány és sárgás lesz. Állandó áram (CC): Alkalmas nagy teljesítményű tükröződésmentes spotlámpákhoz, soros fizikai csatlakozást igényel. Teljesen megakadályozza a LED-ek termikus kiégését, és fizikai szintről kiküszöböli a hosszú távú feszültségesések hatását, biztosítva az abszolút fényerő egyenletességét a végétől a végéig. 4. A holtpontok és a szétválasztott mód vezérlése Amikor a felhasználó megnyom egy fizikai intelligens fali kapcsolót, hogy megszakítsa az áramellátást, a mennyezeti RGBW intelligens izzóba integrált kommunikációs chip azonnal elveszti az áramellátást, és offline állapotba kerül. Emiatt a mobilalkalmazás vagy a hangasszisztens teljesen elveszíti az irányítást, és akár az egész ház vezeték nélküli mesh hálózatának topológiája is folyamatosan összeomolhat. Végső megoldás: Szoftverleválasztás Engedélyezze a „Leválasztott módot” az eszköz háttérrendszerében. A kapcsoló belsejében lévő nagyfeszültséget vezérlő fizikai relé „zárt” vezetési állapotban tartósan reteszelve van, biztosítva, hogy a tápellátás soha ne szakadjon meg. A fizikai gombműveletek a rendszer agyának küldött, tiszta digitális parancsokká alakulnak. Ehhez a „mindig bekapcsolt” megoldáshoz jól látható figyelmeztető címkékre van szükség az elosztódobozon, hogy elkerüljük a véletlen áramütést az izzócsere során. GYIK 1. kérdés: A kisfeszültségű jelvezetékek és a nagyfeszültségű távvezetékek ugyanazon a vezetéken osztoznak? V: Egyáltalán nem. A váltakozó mágneses tér és a nagyfeszültségű tranziens túlfeszültség súlyos elektromágneses interferenciát (EMI) okoz, amely közvetlenül adatcsomagvesztéshez vagy vezérlési hibához vezet a kisfeszültségű hálózatban. A nemzetközi szabványok minimum 30 cm (12 hüvelyk) párhuzamos távolságot írnak elő; ha az átkelés elkerülhetetlen, akkor 90 fokos szögben merőlegesen kell keresztezniük. 2. kérdés: Miért villognak halványan az intelligens LED-es mélysugárzók még kikapcsolása után is? V: Ez általában a "nincs semleges" intelligens kapcsolóknak köszönhető. Kikapcsolt állapotban egy bypass áramkört használnak, hogy apró áramot szívjanak át az izzón az áramellátásért. A LED-kondenzátorban a töltések felhalmozódnak a vezetési küszöbig, fényt bocsátanak ki, majd kialszanak, ismétlődően villogó vagy "szellemfény" jelenséget képezve. 3. kérdés: Mi jelenti a legnagyobb biztonsági kockázatot határokon átnyúló vásárláskor vagy olcsó relémodulok használatakor? V: A helyi törvényes biztonsági tanúsítványok (például IEC/CE, UL, CCC) megszerzésének elmulasztása, vagy a vezeték idomszerének és a névleges áramerősségnek való megfelelés hiánya. Ha egy kisáramú modult nagy teljesítményű terheléshez csatlakoztatnak, az érintkezők gyorsan felmelegednek és oxidálódnak, felgyorsítva a szigetelőanyagok termikus öregedését és szétesését, ami végső soron a berendezés kiégését vagy akár tüzet is okozhat.

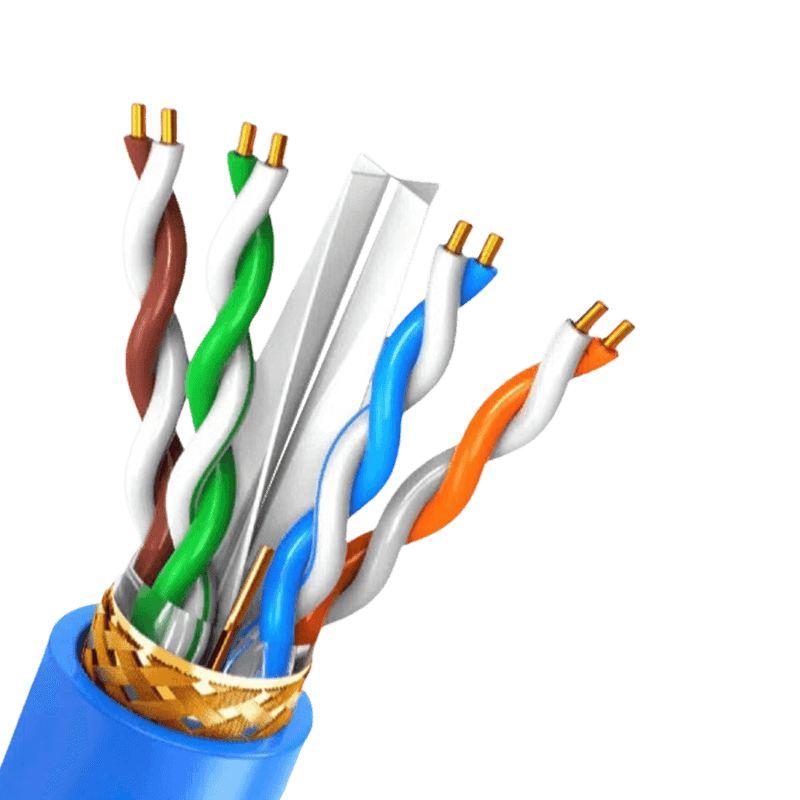

A megfelelő választás kommunikációs kábelek alapvetően az adatsebesség, a távolság és a környezeti interferencia egyensúlyáról szólnak. A legkritikusabb szempont az Az árnyékolt csavart érpár (STP) kábelek és az optikai kábelek a legmagasabb adatintegritást nyújtják elektromosan zajos környezetben , míg az árnyékolatlan csavart érpár (UTP) továbbra is költséghatékony megoldás a szabványos irodai hálózatokhoz. A jelvesztés és az áthallás a megbízható adatátvitel elsődleges ellenségei, és a megfelelő vezetőválasztás közvetlenül meghatározza a teljesítményt. A vezetőanyag kritikus szerepe A vezetékekhez használt anyag minden kábel teljesítményének kiindulópontja. Míg a réz a szabvány, a réz speciális típusa határozza meg a vezetőképességet és a fizikai tartósságot. Csupasz réz: A legmagasabb vezetőképességet és rugalmasságot kínálja. Alacsony ellenállásának köszönhetően etalon a nagy távolságú adatátvitelben, amely minimálisra csökkenti a feszültségesést és a jelromlást hosszabb futás közben. Ónozott réz: Praktikus alternatíva, ahol az oxidáció veszélyt jelent. Az ónbevonat védi a rézmagot, de kissé növeli az ellenállást. Ezt az anyagot gyakran használják ipari környezetben vagy magas páratartalmú környezetben, mert megakadályozza a vezető korrodálódását, ami olyan meghibásodási pontot okozhat, amely rontja a jeleket. Rézbevonatú alumínium (CCA): Jelentős kockázatokat rejtő költségvetési lehetőség. A CCA vezetők nagyobb egyenáramú ellenállással rendelkeznek, ami nagyobb jelgyengülést eredményez. Gyenge rugalmasságuk is van, és hajlamosak a mechanikai igénybevétel hatására eltörni. A nagyfrekvenciás adatátvitelhez CCA-t használó telepítések gyakran hibás teljesítményt és kapcsolatkiesést tapasztalnak. Árnyékolási konfigurációk a jel integritásához Az árnyékolás és az árnyékolás nem felcserélhető kifejezések. Mindegyik konfiguráció egy bizonyos típusú elektromágneses (EMI) és rádiófrekvenciás interferenciát (RFI) old meg. A motorokkal, generátorokkal vagy fénycsöves világítással teli környezethez nem megfelelő árnyékolás megbéníthatja a hálózatot. Árnyékolás típusa Tervezési szerkezet Elsődleges alkalmazás F/UTP (fólia) Egyetlen általános alumínium fólia csomagolás Védelmet nyújt a nagyfrekvenciás EMI ellen a vezetékben S/FTP (fonat és fólia) Teljes fonat plusz páronkénti fólia Maximális biztonság az adatközpontokhoz és 10G sebesség SF/UTP (fonat és fólia) Dupla overál árnyékolás zsinórral és fóliával Kemény ipari környezet alacsony frekvenciájú EMI-vel A gyakori árnyékolási tervek és optimális felhasználási eseteik összehasonlítása. Az elektromos vezetékekkel párhuzamosan futó telepítéseknél a fólia biztosítja a szükséges fedést. A rugalmasság és az alacsony frekvenciájú zajok visszaszorítása érdekében azonban elengedhetetlen a fonat. A nem megfelelő földelés a végponton a legtöbb árnyékolást teljesen hatástalanná teszi, és az árnyékolást antennává, nem pedig sorompóvá alakítja. Kabát anyagok és tűzbiztonsági minősítések A külső köpeny többet tesz, mint összetartja a vezetőket. Összetétele megszabja, hogy a kábelt a tűzvédelmi előírások szerint hova lehet legálisan és biztonságosan telepíteni. Alacsony minőségű kabát légkezelő térben való használata mérgező füstöt és gyors lángterjedést okozhat. Plénum (CMP): Füstmentes PVC-ből vagy fluorozott polimerekből készült. A teljes besorolású kábelek kötelezőek az emelt padlókban és a kényszerlevegő-cirkulációval rendelkező területeken, mivel ellenállnak az égésnek, és minimális mérgező halogént bocsátanak ki tűz hatására. Felszálló (CMR): Úgy tervezték, hogy megakadályozza a tűz függőleges mozgását a padlók között. Ezek a köpenyek általában PVC-alapúak, és megbízható tűzgátló funkciót biztosítanak a nem légterű terekben. LSZH (Low Smoke Zero Halogen): Rosszul szellőző helyeken, például tengeralattjárókban, alagutakban és adattárolókban szükséges. Égéskor a kabát vízgőzt bocsát ki maró hatású sósav helyett, egyszerre védve az emberi tüdőt és az érzékeny elektronikus berendezéseket. Kategória besorolások és sávszélesség-kapacitás A rézkábelre rábélyegzett „Cat” minősítés határozza meg azt a frekvenciasávszélességet, amelyet az áthallási teszt sikertelensége nélkül képes hordozni. A kábelbesorolás és a hálózati hardver közötti eltérés közvetlenül sérti a csatornaszabványokat, és olyan újraküldést okoz, amely felére csökkenti a tényleges átviteli sebességet. Fizikai felépítés magas frekvenciákhoz A magasabb besorolású kábelek, mint például a Cat6A, gyakran tartalmaznak egy fizikai kereszthálót, amely elszigeteli a négy csavart érpárt. Ez a konstrukció megtartja a csavarodás geometriáját mechanikai igénybevétel esetén. Spline vagy szoros csavarás nélkül az idegen áthallás elutasítása érdekében a jelcsatolás a szomszédos kábelek között történik nagy kábeltálcákban, ami 1 Gigabit/másodperc feletti sebességnél csomagvesztést okoz. Szilárd vs. sodrott vezetők A tömör és a sodrott réz közötti választást a távolság és a rugalmasság határozza meg, nem csak a jel minősége. A tömör vezetőknek kisebb a beillesztési vesztesége , így ez az egyetlen választás a 90 méteres vagy annál hosszabb állandó kapcsolatokhoz. A sodort vezetékek, bár rugalmasabbak, méterenként 20-50%-kal nagyobb csillapítást mutatnak. Emiatt a sodrott patch kábelek ideálisak a rack közelében lévő rövid berendezések csatlakoztatásához, de meghibásodási forrást jelentenek, ha épület huzalozására használják őket. Száloptikai átvitel: Távolság interferencia nélkül Ha a távolság meghaladja a 100 métert, vagy az adatok erős rádiófrekvenciás interferenciával járó zónákon haladnak át, a réz felelősséggel tartozik. Az optikai kábelek eleve megoldják ezeket a problémákat. Egy tipikus ipari motorvezérlő központban a rézkábelek parazita antennaként működhetnek, és olyan feszültségeket indukálnak, amelyek a végponti vevőket megsütik. Ezzel szemben az üvegszálak fotonokat – nem elektronokat – továbbítanak, így immunisak a földhurokkal és a feszültséglökésekre. Multimódus az egymódussal szemben A kritikus különbség a mag átmérőjében és a fény terjedésében rejlik. A 850 nm-es függőleges üregű felületkibocsátó lézert használó többmódusú optikai szál olyan modális diszperziót szenved, amely a 10 Gigabit Ethernet esetében körülbelül 550 méteres távolságot korlátoz. Az egymódusú optikai szál 9 mikronos maggal és 1310 nm-es vagy 1550 nm-es lézerekkel 40 kilométeren túli távolságokat is támogat. A költségek kompromisszuma jelentősen eltolódott: az új szélessávú, többmódusú szálak hatékonyan kezelik a rövid hatótávolságú adatközponti kapcsolatokat, de az egymódusú üveget most előnyben részesítik a campus gerinchálózataként a jövőbiztos sávszélesség-növekedés helyett a fizikai üzem cseréje nélkül. A teljesítményt befolyásoló telepítési gyakorlatok A kábelteljesítményre vonatkozó előírások csak akkor érvényesek, ha a szerelési technikák megőrzik a vezetékek fizikai geometriáját. A túlzott erővel meghúzott kábel megfeszíti a rézpárokat, megváltoztatva az impedanciát és visszatérési veszteséget okozva. A törések és szűk hajlítások, különösen az árnyékolatlan csavart érpárnál, megváltoztatják a vezetők közötti távolságot és a csavarodási sebességet, ami közvetlenül növeli az áthallást a deformáció helyén. Ugyanilyen fontos a kábelút. A fluoreszkáló fényelőtétek közel párhuzamos távolságban történő keresztezése feszültségzajt indukál a párokra. Nagyfeszültségű környezetben, ha a kommunikációs kábeleket legalább 12 hüvelyk távolságra tartja a tápáramköröktől, megakadályozza az induktív csatolást. A szálak esetében az elsődleges telepítési probléma a minimális hajlítási sugár túllépése. Az üvegszál éles, 90 fokos megtörése mikrotörést vagy olyan állapotot hoz létre, amikor a fény kiszökik a magburkolat felületén, és olyan vissza nem téríthető veszteséget okoz, amely láthatatlanná teszi a kapcsolatot a vizsgálóberendezések számára.

Áttekintés A digitális infrastruktúra exponenciális növekedése miatt a kábelek anyagának kiválasztása immár szigorúan a környezeti toxikológiát és a teljes birtoklási költséget (TCO) foglalja magában. A polivinil-kloridról (PVC) az alacsony füsttartalmú, nulla halogénre (LSZH) való átállás visszafordíthatatlan mérnöki trend. 1. Mikrokémiai és gyártási adatok Polivinil-klorid (PVC): A polimer körülbelül 56% klórt tartalmaz, a lángállóság érdekében a kémiai szabad gyökök megkötésén alapul. Az extrudálás rendkívül hatékony 70 °C és 90 °C közötti hőmérsékleten történik, de a rugalmasság érdekében nehézfémeket és lágyítószereket kell használni. Alacsony füstmentes halogén (LSZH): Halogénmentes poliolefineket (XLPE, PP, EVA) használ, 50-70% ásványi égésgátlókkal, például ATH-val. Mivel az ATH ~200°C-on lebomlik, a gyártás szigorú hőmérsékletszabályozást és alacsony fordulatszámú, nagy nyomatékú extrudálást igényel. 2. Tűzviselkedés és másodlagos korrózió A PVC kockázata: Hőterhelés hatására a PVC akár 28%-ban mérgező HCl gázt bocsát ki. Ez a gáz nedvességgel keveredve sósav aeroszolokat képez, ami katasztrofális "másodlagos korróziót" okoz az érzékeny szerveralaplapokon. Sűrű fekete füstöt képez (>400% sűrűség), és fennáll annak a veszélye, hogy nagyon mérgező dioxinokat (POP) szintetizál az alacsony hőmérsékletű (80°C-230°C) parázslás során. Az LSZH előnye: Az LSZH szigorúan 0,5% alatt szabályozza a HCl-kibocsátást, és endoterm fizikai reakciókra támaszkodik a vízgőz felszabadítása érdekében. Ez több mint 80%-kal csökkenti a füstsűrűséget, teljesen kiküszöböli a savas korróziót, és nulla dioxinképződési kockázatot jelent. 3. LCA paradoxon és szénlábnyom A szénlábnyom paradoxona: A hagyományos PVC karbonlábnyoma a bölcsőtől a sírig ~7,83 kg CO2-eq/kg. Meglepő módon a hagyományos fosszilis alapú LSZH ezt meg tudja haladni a 70%-os ásványi töltőanyagok bányászásához és a komplex extrudáláshoz szükséges hatalmas energiaigény miatt. Bioalapú megoldás: A következő generációs LSZH ezt a paradoxont megszünteti. A 100%-ban megújuló ricinusolaj (PA11) és a zöld energia felhasználásával a lábnyom drasztikusan 1,3 kg CO2-eq/kg-ra csökken, ami eléri a valódi Net-Zero célokat. 4. Szabályok és TCO-gazdaságtan Megfelelési határidők: Az RoHS 3 szigorúan zárja az ólmot ( TCO elemzés: Az LSZH kábelek 15-30%-os fajlagos költségfelárral járnak. A kábelek azonban a teljes adatközponti beruházás kevesebb mint 1%-át teszik ki. Az LSZH választása gazdaságos "örök biztosítás" a hardver megsemmisülése és leállása ellen, ami 6,5%-os globális piaci CAGR-t eredményez. GYIK Q1: Miért nehezebb mechanikailag újrahasznosítani az LSZH-t, mint a PVC-t? A : Az LSZH 70%-os ásványi töltőanyag-aránya rontja a polimer olvadék folyékonyságát. Továbbá a csúcskategóriás LSZH gyakran alkalmaz elektronsugaras vagy szilán térhálósítást, amiből hőre keményedő, 3D-s hálózattal rendelkező anyag válik, amit nem lehet egyszerűen újraolvasztani. 2. kérdés: Vannak új címkézési törvények az újrahasznosított PVC-re? A : Igen. 2026 májusára az EU irányelvei előírják, hogy a 0,1% ólmot tartalmazó újrahasznosított kemény PVC-t jól látható figyelmeztető címkékkel kell ellátni, és a végfelhasználását szigorúan korlátozzák.
